Technische Definition

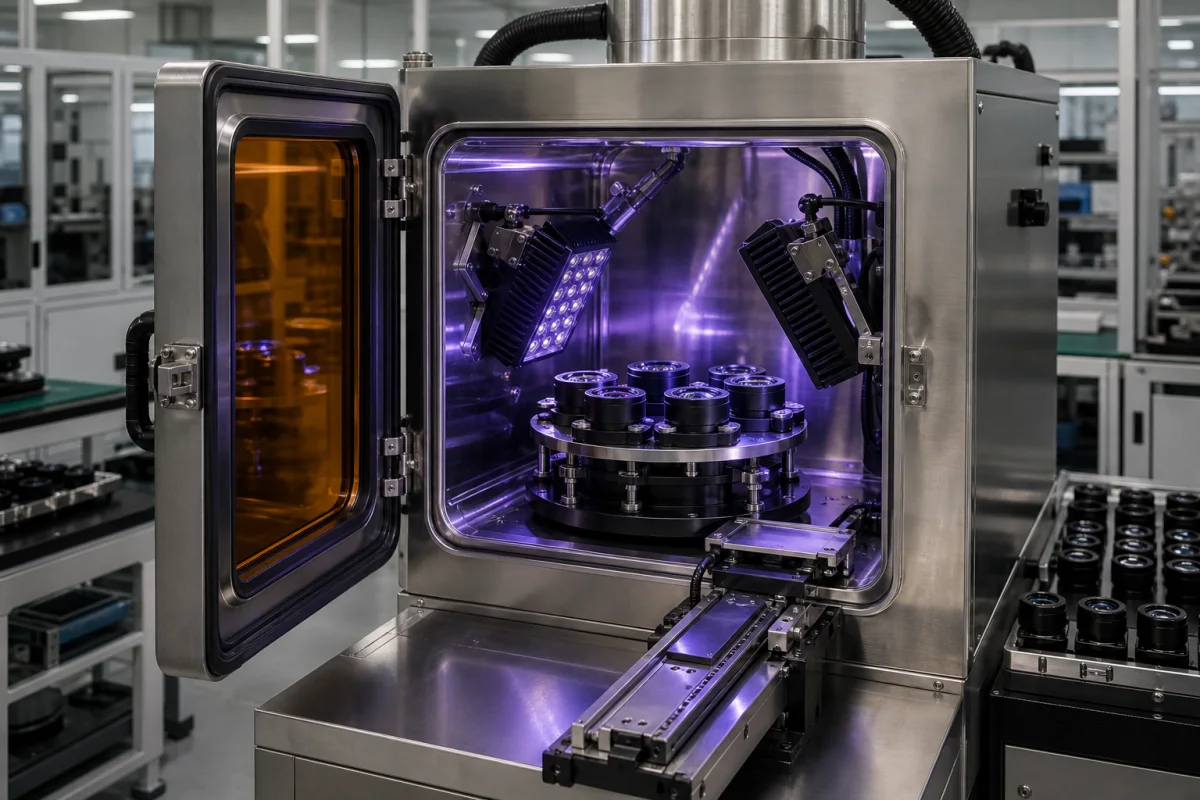

Die UV-Härtungskammer ist eine kritische Komponente im automatisierten mehrstufigen Linsenmontage- und Testsytem. Sie ist für die endgültige Verbindungs- und Abdichtungsphase verantwortlich, in der UV-härtbare Klebstoffe oder Beschichtungen, die auf Linsenelemente, Fassungen oder Gehäuse aufgetragen wurden, kontrollierter ultravioletter Strahlung ausgesetzt werden. Dieser Prozess löst eine Photopolymerisation aus, die den flüssigen Klebstoff innerhalb von Sekunden in eine feste, dauerhafte Verbindung umwandelt und so sicherstellt, dass die präzise optische Ausrichtung und strukturelle Integrität erhalten bleiben, bevor die Linse zu den endgültigen Testphasen übergeht. Die Kammer enthält hochintensive UV-Lampen (typischerweise Quecksilberdampf-, LED- oder mikrowellenbetrieben), die Licht im UVA-Spektrum (315-400 nm) emittieren. Diese UV-Strahlung wird auf die Linsenanordnung gerichtet, die mit einem Photopolymerklebstoff behandelt wurde. Die Photonen werden von Photoinitiatoren im Klebstoff absorbiert, die freie Radikale oder Kationen erzeugen, die eine schnelle Kettenreaktionspolymerisation auslösen und das Material von einem flüssigen in einen festen Zustand überführen. Die Kammer enthält oft reflektierende Oberflächen, um die UV-Bestrahlungsgleichmäßigkeit zu maximieren, Kühlsysteme zur Wärmeregulierung und Sicherheitsverriegelungen, um die Exposition des Bedieners zu verhindern. Die Kammer ist mit einem Edelstahlgehäuse, Fenstern aus Quarzglas oder hochreinem Kieselglas, Aluminiumreflektoren und Kühlkörpern sowie UV-beständigen Polymerdichtungen konstruiert. Zu den wichtigsten Parametern gehören: Kammermaße (B×T×H) 600×600×600 mm (Sondergrößen erhältlich), UV-Intensität 100–200 mW/cm², UV-Wellenlänge 365–405 nm (LED- oder Quecksilberlampenoptionen), Aushärtezeit 5–60 Sekunden (programmierbarer Timer), Temperaturbereich 20–60 °C (für wärmeempfindliche Optiken), Temperaturgleichmäßigkeit ±2 °C, Stromversorgung 220–240 V AC (50/60 Hz), Leistungsaufnahme 1,5–3,0 kW (abhängig vom Lampentyp), Luftdurchsatz 500–1000 m³/h (für Wärme- und Ozonabfuhr), Geräuschpegel ≤65 dB(A) bei 1 m Abstand, Schutzart IP54–IP65 gemäß IEC 60529 und Gewicht 150–300 kg (abhängig von der Konfiguration). Diese Werte sind Referenzbereiche und müssen mit dem Hersteller für spezifische Modelle und Anwendungen verifiziert werden.
Funktionsprinzip
Die Kammer enthält hochintensive UV-Lampen (typischerweise Quecksilberdampf-, LED- oder mikrowellenbetrieben), die Licht im UVA-Spektrum (315-400 nm) emittieren. Diese UV-Strahlung wird auf die Linsenanordnung gerichtet, die mit einem Photopolymerklebstoff behandelt wurde. Die Photonen werden von Photoinitiatoren im Klebstoff absorbiert, die freie Radikale oder Kationen erzeugen, die eine schnelle Kettenreaktionspolymerisation auslösen und das Material von einem flüssigen in einen festen Zustand überführen. Die Kammer enthält oft reflektierende Oberflächen, um die UV-Bestrahlungsgleichmäßigkeit zu maximieren, Kühlsysteme zur Wärmeregulierung und Sicherheitsverriegelungen, um die Exposition des Bedieners zu verhindern.
