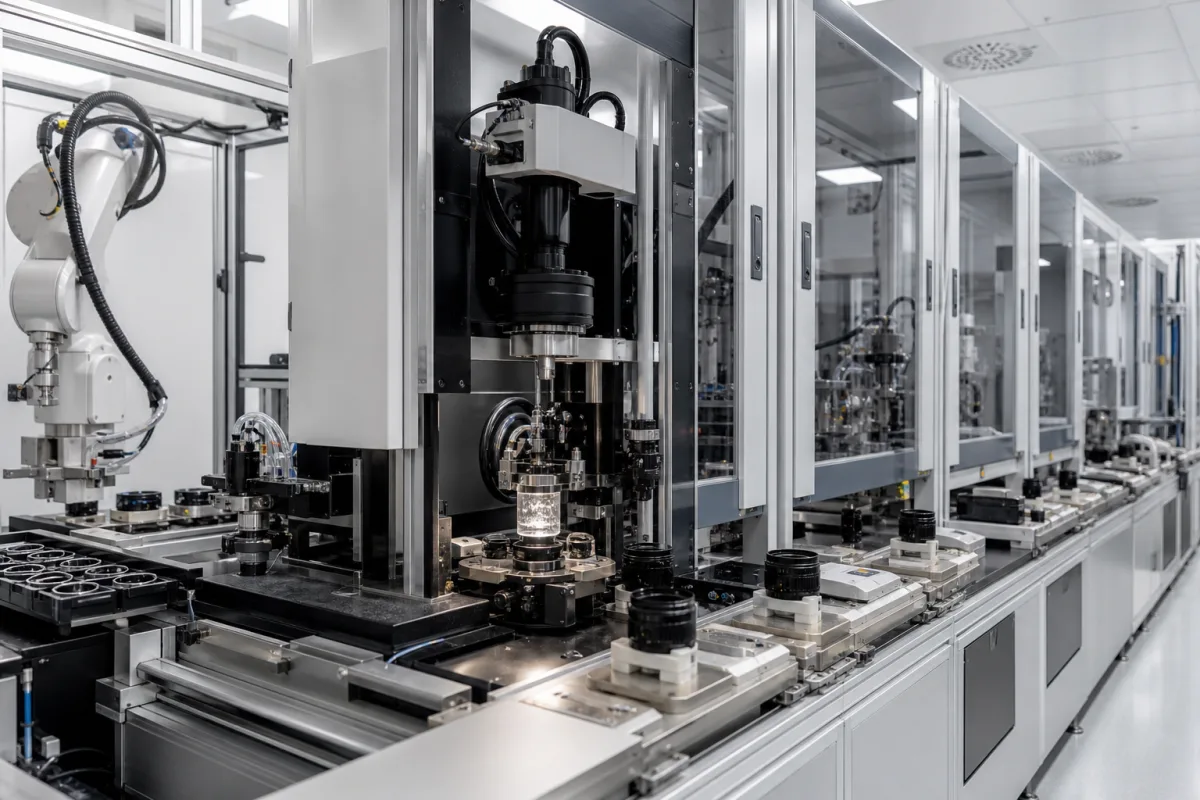

Automatisiertes mehrstufiges Linsenmontage- und Prüfsystem

Das automatisierte mehrstufige Linsenmontage- und Prüfsystem ist eine vollautomatische industrielle Produktionslinie, die für die Serienmontage und Qualitätsprüfung mehrteiliger optischer Linsensysteme entwickelt wurde. Diese integrierte Linie koordiniert mehrere spezialisierte Module, darunter Präzisionshandhabung, optische Ausrichtung, Klebung und Messtechnik, um eine gleichbleibende Produktion von Kameraobjektiven, Mikroskopobjektiven und anderen optischen Instrumenten zu gewährleisten, die eine präzise Stapelung von Komponenten erfordern. Das System minimiert menschliche Eingriffe und hält während des gesamten Montageprozesses eine Genauigkeit im Mikrometerbereich ein. Es eignet sich für Hersteller optischer Instrumente und fotografischer Ausrüstung, die ihre Linsenmontage- und Prüfabläufe automatisieren möchten. Das System verarbeitet Linsenelemente mit einem Durchmesser von bis zu 100 mm und einer Mindestdicke von 0,5 mm, mit einer Ausrichtgenauigkeit von ±0,5 μm und einer Positionierauflösung von 0,1 μm. Der Durchsatz liegt zwischen 120 und 240 Baugruppen pro Stunde, mit einer Zykluszeit von 15 bis 30 Sekunden pro Baugruppe. Das System arbeitet unter Reinraumbedingungen (ISO 14644-1 Klasse 20±2) und benötigt eine Grundfläche von 8×3 m². Es verwendet saubere Druckluft bei 0,6–0,8 MPa (ISO 8573-1) und eine Drehstromversorgung mit 380 V AC (IEC 60038). Das System wiegt etwa 4500 kg und umfasst alle Module und den Rahmen. Es führt optische Prüfungen im sichtbaren Spektrum (400–700 nm) für MTF und Interferometrie durch, mit einer Datenerfassungsrate von 1000 Hz für die Echtzeit-Qualitätsüberwachung. Das System besteht aus einem Edelstahlrahmen, Aluminiumlegierungs-Montageplatten, Präzisions-Linearführungen und optischen Glas-Handhabungskomponenten. Für die Beschaffung sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren.

Das System verwendet Roboterarme und Präzisionsstufen, um Linsenelemente zwischen modularen Arbeitsstationen zu transportieren. An jeder Station erfolgen automatische Ausrichtung, Klebstoffauftrag, Aushärtung und optische Prüfung in sequenzieller Reihenfolge unter kontrollierten Umgebungsbedingungen. Der Prozess beginnt mit der Zuführung einzelner Linsenelemente, die dann mit hochauflösenden Stufen präzise positioniert werden. Ausrichtungssensoren gewährleisten eine Genauigkeit im Mikrometerbereich vor dem Kleben. Nach dem Aushärten wird die montierte Linse optischen Prüfungen, einschließlich MTF und Interferometrie, unterzogen, um die Leistung zu verifizieren. Die Datenerfassung mit 1000 Hz ermöglicht eine Echtzeit-Qualitätsüberwachung und Rückmeldung für Prozessanpassungen.
