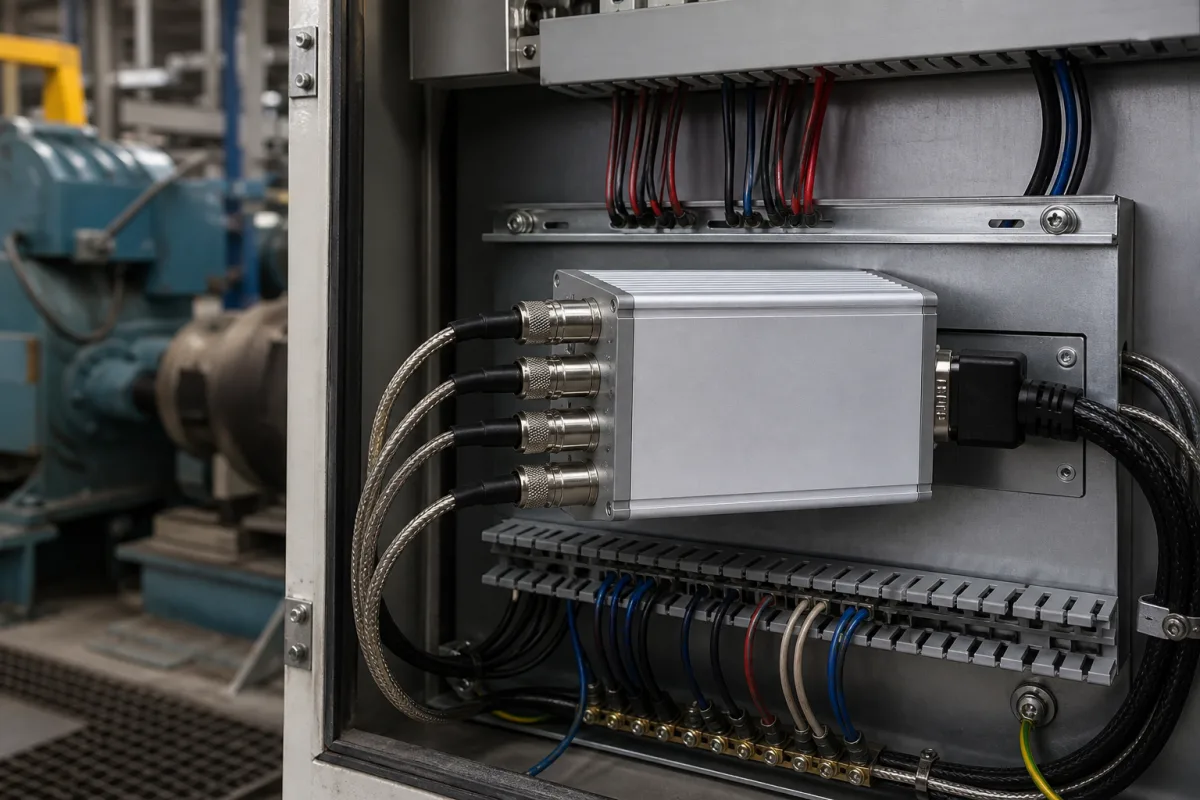

Schnittstelle für Vibrationssensoren

Diese elektronische Schnittstellenkomponente ist als Teil eines elektronischen Baugruppenmoduls konzipiert, um die Kommunikation zwischen Vibrationssensoren und der Verarbeitungseinheit des Moduls zu ermöglichen. Sie konditioniert Sensorsignale, stellt geeignete elektrische Verbindungen bereit und gewährleistet die Kompatibilität zwischen Sensorausgängen und den Eingangsanforderungen des Moduls zur Überwachung mechanischer Vibrationen in Industrieanlagen. Die Schnittstelle akzeptiert analoge oder digitale Signale von Vibrationssensoren, typischerweise piezoelektrisch oder MEMS-basiert, und konditioniert diese Signale durch Verstärkung, Filterung und gegebenenfalls Analog-Digital-Umwandlung. Die verarbeiteten Daten werden dann an die Steuerung des elektronischen Baugruppenmoduls zur Analyse und Reaktion übertragen. Die Komponente ist auf einer Leiterplatte (PCB) mit elektronischen Bauteilen wie ICs, Widerständen und Kondensatoren aufgebaut und verfügt über ein Steckergehäuse für die Integration. Zu den wichtigsten Parametern gehören eine Versorgungsspannung von 9–36 V DC mit Verpolungsschutz, eine Stromaufnahme von ≤20 mA bei 24 V DC ohne Last und ein zweileiter-schleifengespeister 4–20 mA Signalausgang. Der Frequenzbereich beträgt 10–1000 Hz mit ±3 dB, die Messgenauigkeit ±5 % vom Endwert. Die Betriebstemperatur liegt zwischen -40 und 85 °C (nicht kondensierend), die Lagertemperatur zwischen -40 und 105 °C, und die Schutzart für die M12-Steckerversion beträgt IP65–IP67 gemäß IEC 60529. Die Vibrationsgrenze beträgt 500 g (Überleben, 10–2000 Hz), die Schockgrenze 2000 g (Halbsinus, 1 ms); das Gehäusematerial ist Edelstahl 316L gemäß ASTM A240; das Gewicht beträgt 150–250 g je nach Stecker. Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten bestätigt werden.

Die Schnittstelle empfängt analoge oder digitale Signale von Vibrationssensoren (typischerweise piezoelektrisch oder MEMS-basiert). Sie konditioniert diese Signale durch Verstärkung, Filterung und gegebenenfalls Analog-Digital-Umwandlung. Die verarbeiteten Daten werden dann an die Steuerung des elektronischen Baugruppenmoduls zur Analyse und Reaktion übertragen. Die Schnittstelle gewährleistet Signalintegrität und Kompatibilität zwischen Sensorausgängen und den Eingangsanforderungen des Moduls.
