Technische Definition

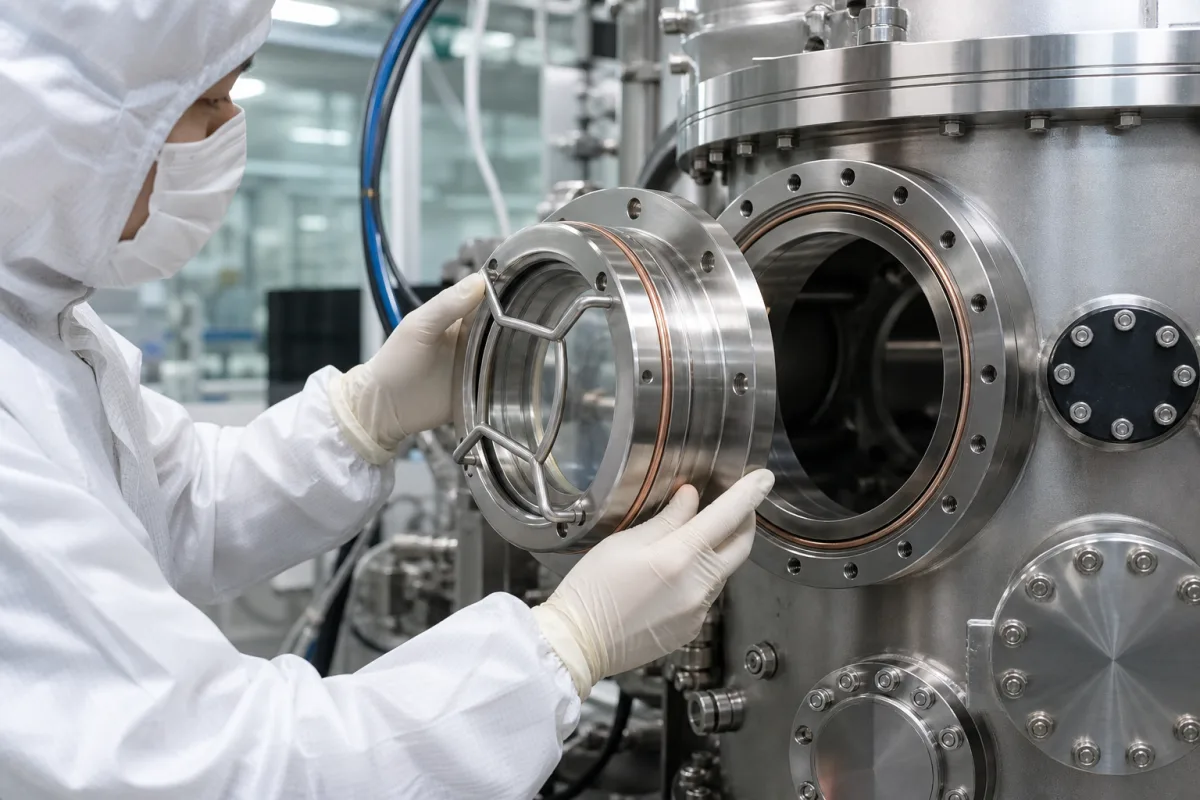

Die Sichtfenster-Baugruppe ist eine Komponente, die in Präzisions-Objektivbeschichtungskammern verwendet wird. Sie bietet eine transparente Schnittstelle für Bediener, um Abscheidungsprozesse, Linsenpositionierung und Plasmabedingungen zu überwachen, ohne das Vakuum der Kammer zu brechen. Die Baugruppe gewährleistet optische Klarheit und hält gleichzeitig die strengen Druckunterschiede aufrecht, die für Dünnschichtbeschichtungsprozesse erforderlich sind. Sie besteht aus einem hochwertigen optischen Glas- oder Quarzfenster, das mit vakuumkompatiblen Dichtungen in einem Metallflansch abgedichtet ist. Das Fenster überträgt sichtbares Licht und hält Druckunterschieden stand, was eine Echtzeit-Überwachung des Beschichtungsprozesses ermöglicht. Antireflexbeschichtungen können auf das Fenster aufgebracht werden, um Lichtverluste und Reflexionen zu minimieren. In den Unterlagen aufgeführte Materialien umfassen Borosilikatglas, Edelstahlflansch und Kupferdichtung. Zu den wichtigsten Parametern gehören Sichtdurchmesser (50–200 mm), Fensterdicke (10–30 mm), Betriebsdruck (1,0–1,6 MPa), Leckrate (≤1,3e-9 Pa·m³/s nach ISO 21360), Betriebstemperatur (-20–150 °C), Transmission (≥90 % nach ISO 9050), Oberflächenebenheit (λ/4 pro 25 mm bei λ=632,8 nm nach ISO 10110), Oberflächenqualität (80–50 Scratch-Dig nach ISO 10110), Material (SUS304 nach ASTM A240) und Gewicht (2–15 kg). Diese Werte sind Referenzbereiche und müssen für das jeweilige Modell und die Anwendung verifiziert werden. Die Baugruppe ist für den Einsatz in Vakuumbeschichtungsanlagen ausgelegt; sie ist kein eigenständiges Produkt. Für die Beschaffung bestätigen Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Die Baugruppe besteht aus einem Borosilikatglasfenster, das in einem Edelstahlflansch mit einer Kupferdichtung montiert ist. Das Fenster überträgt sichtbares Licht, während Flansch und Dichtung eine vakuumdichte Abdichtung aufrechterhalten. Die Kupferdichtung verformt sich unter Druck und bildet eine leckdichte Schnittstelle. Die Fensterdicke und das Flanschdesign sind so ausgelegt, dass sie dem Druckunterschied zwischen dem Kammerinneren und der Umgebungsatmosphäre standhalten. Antireflexbeschichtungen können aufgebracht werden, um Reflexionen zu reduzieren und die Lichtdurchlässigkeit zu verbessern. Die Baugruppe ermöglicht es Bedienern, den Beschichtungsprozess in Echtzeit visuell zu überwachen, ohne die Vakuumintegrität zu beeinträchtigen.
