Technische Definition

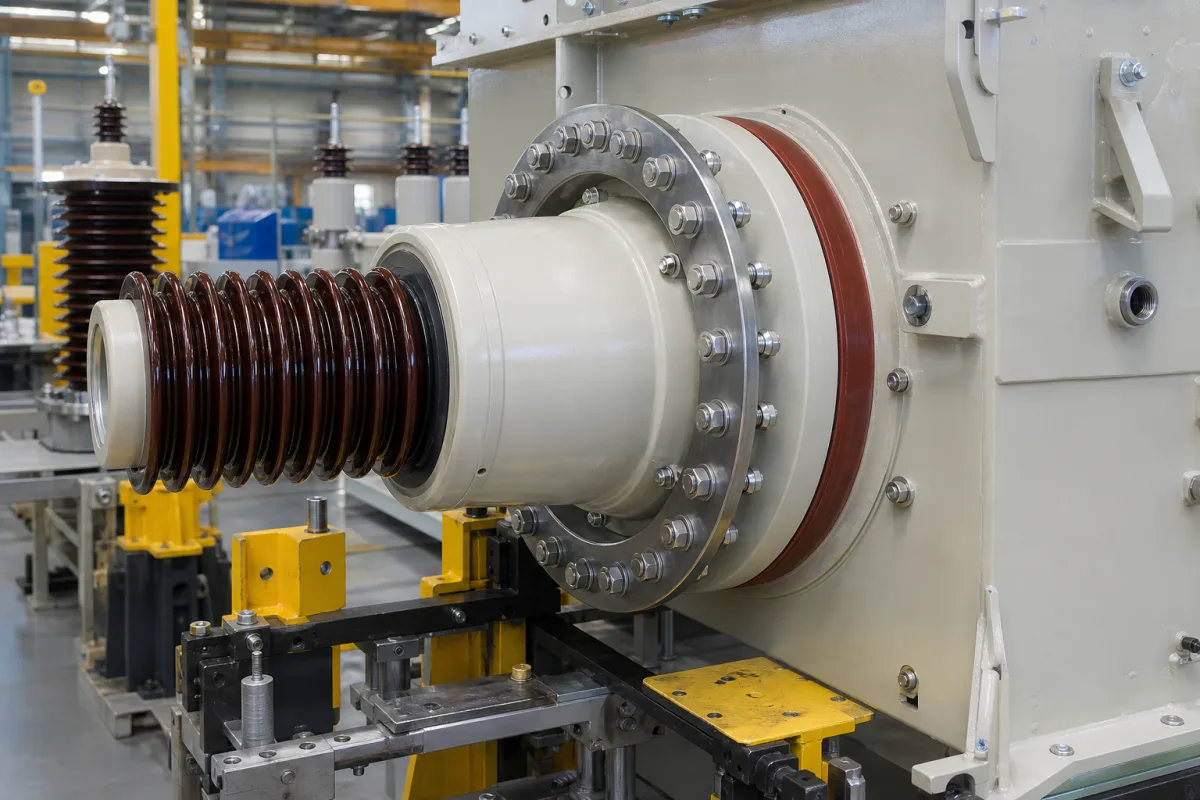

Die Flanschbaugruppe ist ein kritisches Teil einer Hochspannungs-Isolierdurchführung, das als Montage- und Abdichtungsschnittstelle zwischen der Durchführung und dem Transformatoren- oder Schaltanlagenkessel dient. Sie gewährleistet ordnungsgemäße mechanische Unterstützung, elektrische Isolationskontinuität und Umgebungsabdichtung, um Öl- oder Gaslecks zu verhindern und gleichzeitig die dielektrische Integrität unter Hochspannungsbedingungen aufrechtzuerhalten. Die Baugruppe umfasst typischerweise einen Flanschkörper, Schrauben und Dichtelemente wie Dichtungen oder O-Ringe. Sie ist so ausgelegt, dass sie der Flanschgröße der Durchführung entspricht, mit Nenndurchmessern von 50 bis 300 mm und Betriebsdrücken von 1,0 bis 1,6 MPa. Der Nennspannungsbereich für Hochspannungsdurchführungen beträgt 12 bis 36 kV, und die Baugruppe ist für Betriebstemperaturen von -40 °C bis 85 °C ausgelegt. Die Flanschbaugruppe wird je nach Anwendungsanforderungen aus Materialien wie Aluminiumlegierung (z. B. 6061-T6), Edelstahl oder verzinktem Stahl hergestellt. Die Toleranzklasse für die Bearbeitung beträgt IT6 bis IT8, und die Oberflächenrauheit beträgt Ra 0,8 bis 1,6 μm, was für die Dichtungsabdichtung entscheidend ist. Die Schutzart beträgt IP54 bis IP65, wobei höhere Schutzarten für den Außenbereich gelten. Das Gewicht der Baugruppe liegt je nach Größe und Material zwischen 5 und 25 kg. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Flanschbaugruppe ist eine Komponente in der Herstellung elektrischer Geräte, und ihre Konstruktion und Verifizierung sollten relevanten Normen wie IEC 60137, ISO 286, ISO 1302, IEC 60068-2-14 und IEC 60529 folgen. Überprüfen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Die Flanschbaugruppe erzeugt eine sichere mechanische Verbindung zwischen der Durchführung und dem Gerätegehäuse über Schraubverbindungen, während Dichtungen oder Dichtsysteme integriert werden, um Flüssigkeitslecks zu verhindern. Sie erhält die elektrische Isolierung durch angemessene Abstände der leitfähigen Elemente aufrecht und kann Ausgleichsringe oder Abschirmungen enthalten, um die elektrische Feldverteilung zu steuern. Die Baugruppe stellt sicher, dass die Durchführung korrekt ausgerichtet und gestützt ist und dass die Dichtflächen flach und glatt sind, um den erforderlichen Schutzgrad zu erreichen. Der Betriebsdruckbereich liegt bei 1,0 bis 1,6 MPa; oberhalb von 1,6 MPa kann dies zu Schäden führen. Die Toleranzklasse und die Oberflächenrauheit sind entscheidend für eine zuverlässige Abdichtung. Die Baugruppe muss mit dem korrekten Drehmoment an den Schrauben und korrekter Dichtungsplatzierung installiert werden, um die dielektrische Integrität zu erhalten und Leckagen zu verhindern.
