Technische Definition

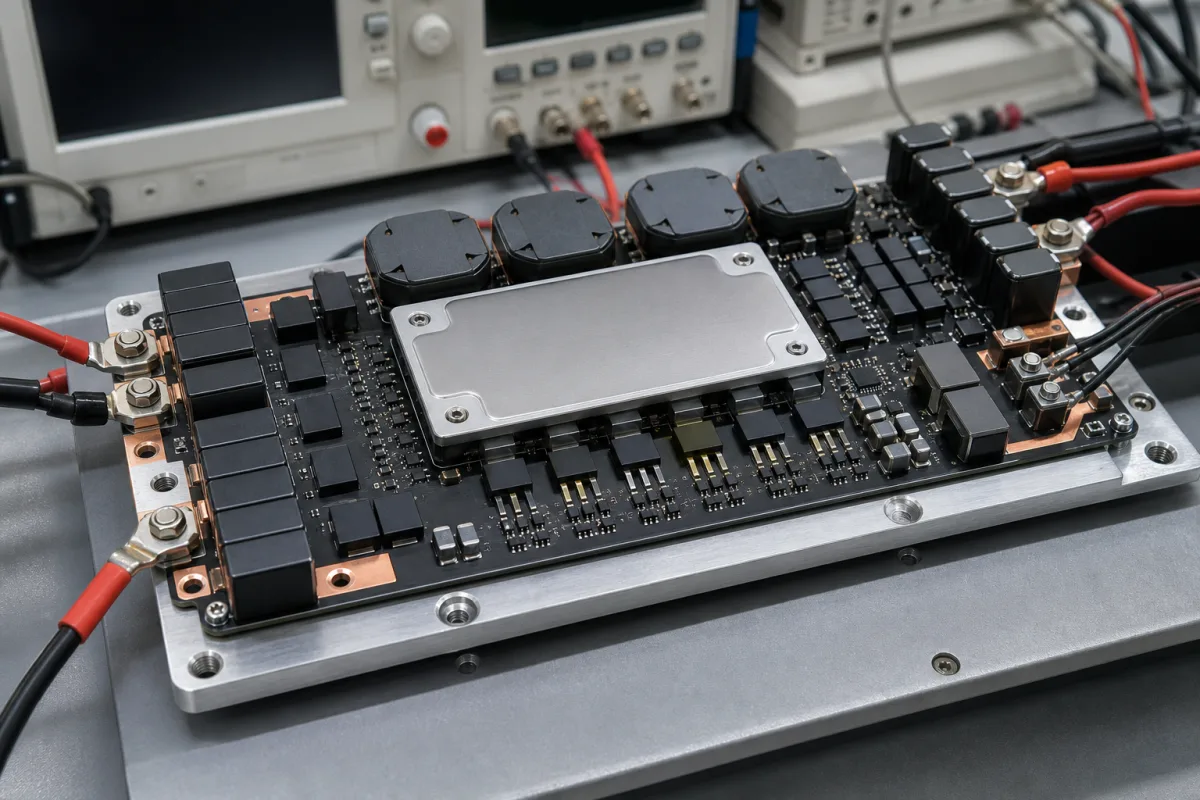

Ein Spannungsreglermodul (VRM) ist ein wesentliches Leistungsmanagement-Bauteil auf der Hauptverarbeitungsplatine, das die Hauptversorgungsspannung der Platine in die präzisen, stabilen Spannungsniveaus umwandelt, die von der zentralen Verarbeitungseinheit (CPU) und anderen empfindlichen integrierten Schaltungen benötigt werden. Es gewährleistet eine konsistente Stromversorgung trotz Schwankungen der Eingangsspannung oder Änderungen der Prozessorlast. Das VRM verwendet typischerweise eine Schaltregler-Topologie (Buck-Wandler), um eine höhere Eingangsspannung (z.B. 12V) effizient auf eine niedrigere, streng geregelte Ausgangsspannung (z.B. 1,2V) herunterzusetzen. Es verwendet Pulsweitenmodulation (PWM), die von einem dedizierten Controller-IC gesteuert wird, um das Tastverhältnis von Leistungs-MOSFETs in einem mehrphasigen Design anzupassen, wobei die Ausgabe über Induktivitäten und Kondensatoren geglättet wird, um saubere, stabile Gleichspannung zu liefern. Dieses Bauteil wird in der Herstellung von Computer-, elektronischen und optischen Produkten verwendet, wo eine zuverlässige Stromversorgung entscheidend ist. Das VRM ist in einem Standard-SIP-Gehäuse mit Abmessungen von 25,4 × 15,2 × 10,2 mm erhältlich und wiegt zwischen 5 und 10 Gramm. Es arbeitet über einen Eingangsspannungsbereich von 4,5–36 V DC und bietet eine einstellbare Ausgangsspannung von 0,8 bis 5,5 V DC, mit einem kontinuierlichen Ausgangsstrom von 0,5–3 A. Zu den wichtigsten Leistungsparametern gehören eine Leitungsregelung von ±0,2%, eine Lastregelung von ±0,5%, Ausgangswelligkeit und Rauschen von ≤50 mV p-p und ein Wirkungsgrad von 85–95% bei Nenneingang und Volllast. Das Modul arbeitet bei Umgebungstemperaturen von -40 bis 85°C und kann bei -55 bis 125°C gelagert werden. Es ist für relative Luftfeuchtigkeit von 5–95% ohne Kondensation ausgelegt und hat eine Schutzart von IP50 gemäß IEC 60529, was den Einsatz in Innenräumen ohne Wasserschutz bedeutet. Die Isolationsspannung zwischen Eingang und Ausgang beträgt 1500 V DC für 1 Minute. Verwendete Materialien umfassen Silizium für Controller-IC und MOSFETs, Kupfer für Leiterbahnen und Induktivitätswicklungen, Ferritkerne für Induktivitäten, Keramik- oder Elektrolytkondensatoren und FR-4 für das PCB-Substrat. Diese Spezifikationen sind typische Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller für das spezifische Modell und die Anwendung verifiziert werden.
Funktionsprinzip
Das VRM arbeitet als Buck-Wandler, wobei ein Controller-IC PWM-Signale erzeugt, die Leistungs-MOSFETs in einer mehrphasigen Konfiguration ansteuern. Der Schaltvorgang setzt die Eingangsspannung herab, und Induktivitäten und Kondensatoren filtern die Ausgabe, um eine stabile Gleichspannung zu erzeugen. Rückkopplungsschleifen passen das Tastverhältnis an, um die Regelung trotz Eingangsschwankungen oder Laständerungen aufrechtzuerhalten.
