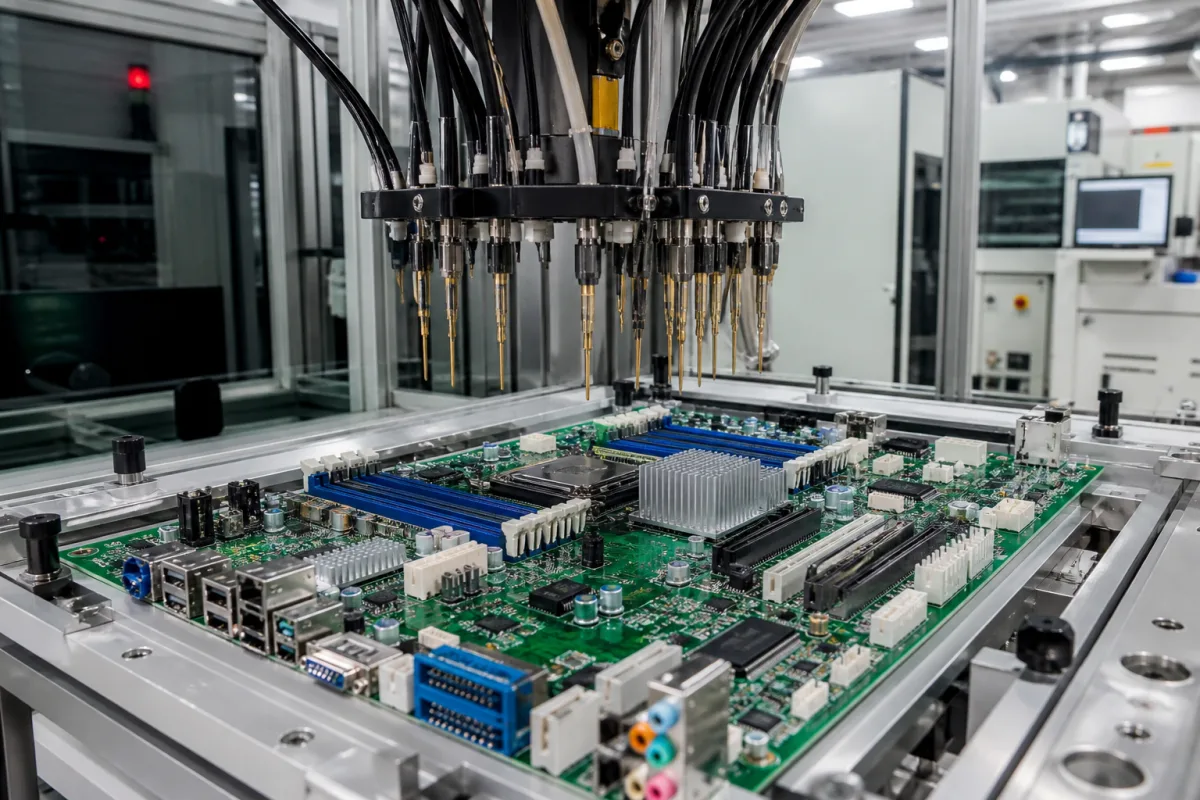

Hauptverarbeitungsplatine

Produktspezifikationen

Technische Details und Fertigungskontext für Hauptverarbeitungsplatine

Technische Definition

Die Hauptverarbeitungsplatine ist die Kernkomponente eines industriellen Systems. Sie ist verantwortlich für die Ausführung von Steueralgorithmen, die Verarbeitung von Sensordaten, die Verwaltung von Kommunikationsprotokollen und die Koordination der Betriebsabläufe peripherer Subsysteme. Sie fungiert als zentrales Nervensystem, interpretiert Befehle und gewährleistet eine synchronisierte, effiziente und sichere Systemleistung. Die Platine empfängt über ihre Anschlüsse elektrische Energie und Eingangssignale (Daten, Befehle). Der eingebettete Mikroprozessor oder Mikrocontroller führt vorprogrammierte Firmware aus und verarbeitet Eingaben gemäß der Steuerlogik. Anschließend erzeugt sie Ausgangssignale, um Aktoren anzusteuern, die Stromverteilung zu steuern und den Status über verschiedene Ports (digitale I/O, analog, Kommunikationsbusse) zu kommunizieren. Der physische Betrieb beinhaltet den geregelten Fluss elektrischer Ströme durch integrierte Schaltungen, passive Bauelemente und leitende Leiterbahnen auf dem PCB-Substrat. Die Platine ist typischerweise auf einem FR-4-Substrat mit Lötverbindungen (Zinn-Blei oder bleifrei) aufgebaut. Zu den wichtigsten Parametern gehören Prozessortaktfrequenz (1,2–2,3 GHz), RAM-Kapazität (2–16 GB), Speicherkapazität (16–512 GB), Betriebstemperaturbereich (mit -40 bis 85 °C angegeben und modellspezifisch zu bestätigen), Versorgungsspannung (9–36 V DC), Leistungsaufnahme (5–25 W), digitale I/O-Kanäle (8–64), analoge Eingangsauflösung (12–16 Bit), Kommunikationsschnittstellen (2–6, einschließlich Ethernet, CAN, RS-485, USB), Schutzart (IP40–IP65 nach IEC 60529), Platinenabmessungen (100×100 bis 200×200 mm) und Gewicht (150–500 g). Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Die Platine ist für industrielle Umgebungen ausgelegt und bietet einen erweiterten Temperaturbereich und eine weite Eingangsspannung. Sie unterstützt konfigurierbare I/Os und mehrere Kommunikationsprotokolle für die Integration in verschiedene Steuerungssysteme. Bei der Beschaffung ist zu prüfen, ob die Platine die erforderlichen Standards und Leistungskriterien für Ihren spezifischen Anwendungsfall erfüllt.

Funktionsprinzip

Die Platine empfängt über ihre Anschlüsse Strom und Eingangssignale. Der eingebettete Mikroprozessor oder Mikrocontroller führt Firmware aus, die Eingaben gemäß der Steuerlogik verarbeitet. Anschließend erzeugt sie Ausgangssignale, um Aktoren anzusteuern, die Stromverteilung zu steuern und den Status über digitale I/O, analoge Ports und Kommunikationsbusse zu kommunizieren. Der geregelte Fluss elektrischer Ströme durch integrierte Schaltungen, passive Bauelemente und leitende Leiterbahnen auf dem PCB-Substrat ermöglicht den Betrieb.

Hauptmaterialien

FR-4 Leiterplattensubstrat, Lötmittel (Zinn-Blei oder bleifrei)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Prozessortaktfrequenz	1.2–2.3 GHz	Higher speed improves throughput but increases power consumption.
RAM Kapazität	2–16 GB	Determines multitasking and data buffering capability.
Speicherkapazität	16–512 GB	eMMC or SSD; larger for data logging.
Betriebstemperatur	-40–85 °C	Extended range for industrial environments.
Versorgungsspannung	9–36 V DC	Wide input for automotive/industrial power.
Leistungsaufnahme	5–25 W	Depends on CPU load and peripherals.
Digitale I/O Kanäle	8–64	Configurable inputs/outputs for control.
Auflösung analoger Eingänge	12–16 bit	Higher resolution for precise measurement.
Kommunikationsschnittstellen	2–6	Includes Ethernet, CAN, RS-485, USB.
Schutzart	IP40–IP65	Higher IP for dusty/humid environments.IEC 60529
Platinenabmessungen	100×100–200×200 mm	Custom form factors available.
Gewicht	150–500 g	Depends on components and heatsink.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Zentralprozessor (CPU)/Mikrocontroller
Führt das Steuerprogramm des Systems aus und erledigt alle Rechenaufgaben.
Material: Halbleiter aus Silizium
Spannungsreglermodul
Wandelt und stabilisiert die Eingangsstromversorgung auf die verschiedenen Spannungspegel, die von den Onboard-Komponenten benötigt werden.
Material: Halbleiter (z.B. MOSFETs, ICs), Drosseln, Kondensatoren
Kommunikationsschnittstellen-ICs
Verwaltet den Datenaustausch mit anderen Systemkomponenten über Protokolle wie Ethernet, CAN, RS-485 oder USB.
Material: Halbleiter aus Silizium
Speicher (RAM/Flash)
Stellt flüchtigen Arbeitsspeicher (RAM) für die Programmausführung und nichtflüchtigen Speicher (Flash) für die Firmware und Parameter bereit.
Material: Halbleiter aus Silizium
Eingangs-/Ausgangssteckverbinder
Bietet physikalische elektrische Schnittstellen zum Anschluss von Stromversorgung, Sensoren, Aktoren und Kommunikationskabeln an die Platine.
Material: Kontakte aus Phosphorbronze oder Messing mit Kunststoffgehäuse
Leiterplattenträger
Die Platine selbst: das Substrat und die Kupferleiterbahnen, die Strom und Signale zwischen allen Teilen führen.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch (nicht druckbeaufschlagtes Gehäuse)
Durchflussrate:	Nicht zutreffend
Betriebstemperatur:	-40 °C bis +85 °C

Montage- und Anwendungskompatibilität

Saubere, trockene LuftumgebungenIndustrielle Steuerschränke mit gefilterter LuftElektronikgehäuse mit Klimatisierung

Nicht geeignet: Direkte Exposition gegenüber leitfähigen Flüssigkeiten, abrasiven Partikeln oder korrosiven chemischen Atmosphären

Auslegungsdaten

Erforderliche Anzahl und Typen von E/A-Schnittstellen (digital/analog/Kommunikation)
Rechenleistungsanforderungen (CPU-Geschwindigkeit, Speicher, Verarbeitungslast)
Stromversorgungsspezifikationen (Spannung, Strom, Anforderungen an Notstromversorgung)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-85 °C Umgebungstemperatur, 4,75-5,25 V DC Versorgungsspannung, 0-100 % relative Luftfeuchtigkeit (nicht kondensierend)

Belastungs- und Ausfallgrenzen

Umgebungstemperatur über 125 °C, Versorgungsspannung über 6,0 V oder unter 4,5 V, Sperrschichttemperatur über 150 °C für Siliziumbauteile

Thermisches Durchgehen in Halbleiterübergängen (Arrhenius-Gleichung: Ausfallrate verdoppelt sich pro 10 °C Anstieg über 85 °C), Elektromigration in Kupferleiterbahnen bei Stromdichten über 10^6 A/cm², dielektrischer Durchschlag im FR-4-Substrat bei Spannungen über 500 V/mm

Fertigungskontext

Hauptverarbeitungsplatine wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Thermische Spannungsrisse

Ursache: Zyklische Erwärmung/Abkühlung durch Leistungszyklen oder Umgebungstemperaturschwankungen, die zu Lötstellenermüdung und Platinenverzug führen

Elektrochemische Migration

Ursache: Kontamination (Staub, Feuchtigkeit, ionische Rückstände) erzeugt leitfähige Pfade zwischen Leiterbahnen, was zu Kurzschlüssen führt

Wartungsindikatoren

Intermittierende Systemneustarts oder unregelmäßiges Verhalten unter Last
Sichtbare Verfärbung (Dunkelfärbung/Blasenbildung) auf der Platinenoberfläche oder an Bauteilen

Technische Hinweise

Implementierung einer kontrollierten Umgebung mit stabiler Temperatur/Feuchtigkeit und gefilterter Luft, um thermische Zyklen und Kontamination zu minimieren
Auftragen einer Konformal-Beschichtung nach gründlicher Reinigung, um vor Feuchtigkeit und Verunreinigungen zu schützen, während die Wärmeableitung ermöglicht wird

Konformität und Fertigungsnormen

Referenznormen

CE-Kennzeichnung (EU-Richtlinie 2014/35/EU Niederspannungsrichtlinie)DIN EN IEC 61000-6-2 Elektromagnetische Verträglichkeit (EMV)

Fertigungsgenauigkeit

PCB Maßtoleranz: +/-0,15 mm
Bauteilpositionierungsgenauigkeit: +/-0,1 mm

Qualitätsprüfung

Automatisierte Optische Inspektion (AOI)
In-Circuit-Test (ICT)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung (ESD) mit über 2000 V HBM (Human Body Model) → Gate-Oxid-Durchschlag in CMOS-Bauteilen, sofortiger Verlust der Rechenfunktion → Integrierte ESD-Schutzdioden an allen E/A-Anschlüssen mit einer Clamping-Spannung von 5,5 V, Konformal-Beschichtung mit einer Oberflächenresistivität von 10^12 Ω·cm

Thermische Zyklen zwischen -40 °C und 125 °C bei 100 Zyklen/Stunde → Lötstellenermüdungsversagen gemäß Coffin-Manson-Beziehung, intermittierende elektrische Unterbrechungen → Bleifreies Lot SnAgCu (SAC305) mit Kriechwiderstand, Underfill-Epoxidharz mit einem CTE von 25 ppm/°C, abgestimmt auf das FR-4-Substrat

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Hauptverarbeitungsplatine

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Hauptverarbeitungsplatine

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der typische Betriebstemperaturbereich?

Der angegebene Referenzbereich liegt bei -40 bis 85 °C. Bestätigen Sie den genauen Betriebsbereich und die Qualifikationsnachweise für Ihr Modell beim Hersteller.

Welche Kommunikationsschnittstellen sind verfügbar?

Die Platine verfügt typischerweise über Ethernet, CAN, RS-485 und USB, mit 2 bis 6 Schnittstellen. Überprüfen Sie die Dokumentation des spezifischen Modells auf verfügbare Ports.

Welche Versorgungsspannung ist erforderlich?

Der Referenzbereich der Versorgungsspannung liegt bei 9 bis 36 V DC. Verifizieren Sie den akzeptablen Eingangsbereich für Ihr spezifisches Platinenmodell.

Wie viele digitale I/O-Kanäle hat sie?

Die Platine bietet 8 bis 64 konfigurierbare digitale I/O-Kanäle. Die genaue Anzahl hängt vom Modell und der Konfiguration ab.
