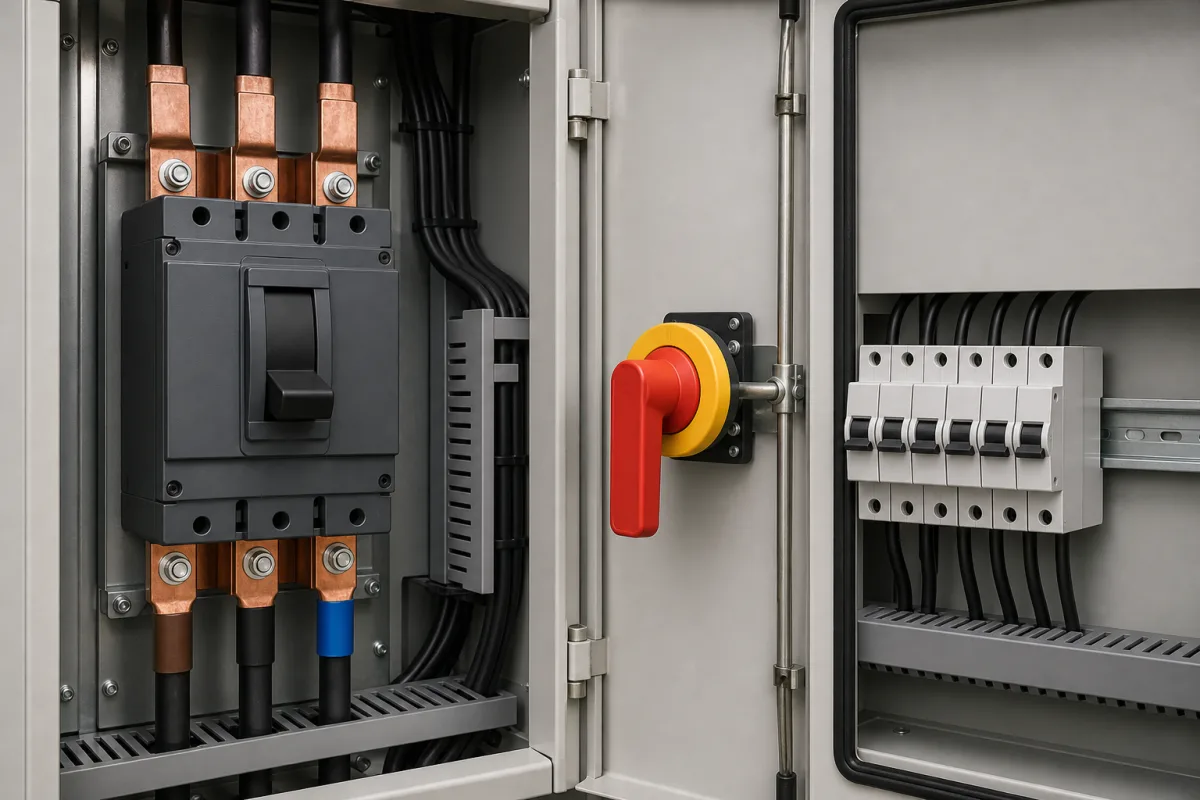

Technische Definition
Leistungsschalter und Trennschalter sind kritische Sicherheitskomponenten in Steuer- und Überwachungsschränken, die elektrische Stromkreise vor Überlast und Kurzschluss schützen und eine sichere Trennung für Wartungsarbeiten ermöglichen. Leistungsschalter unterbrechen den Stromfluss bei Fehlerzuständen automatisch, während Trennschalter eine sichtbare Trennstelle im Stromkreis für sichere Wartungsarbeiten bieten. Diese Geräte sind in verschiedenen Bemessungsspannungen (230–690 V AC), Bemessungsströmen (16–630 A), Ausschaltvermögen (6–50 kA) und Polzahlen (1–4) erhältlich, um unterschiedlichen Systemanforderungen gerecht zu werden. Auslösecharakteristiken (B, C, D) ermöglichen die Auswahl basierend auf der Lastart, von ohmschen Lasten bis zu hohen Einschaltströmen. Die Konstruktion umfasst Gehäuse aus duroplastischem Kunststoff, Kupferkontakte, Silberlegierungs-Lichtbogenkontakte und Stahlbetätigungsmechanismen. Wichtige Parameter umfassen Bemessungsisolationsspannung (750 V), Bemessungsstoßspannung (6–8 kV), Betriebstemperaturbereich (-25 bis 70 °C), Schutzart (IP20–IP65), mechanische Lebensdauer (10.000–20.000 Zyklen) und elektrische Lebensdauer (1.500–6.000 Zyklen). Montageoptionen sind DIN-Schiene oder Schalttafelmontage, mit Gewichten von 0,2 bis 5,5 kg. Diese Komponenten werden gemäß IEC-Normen wie IEC 60947-1, IEC 60947-2, IEC 60898-1 und IEC 60529 entwickelt und getestet. Die aufgeführten Werte sind jedoch Referenzbereiche; die tatsächlichen modellspezifischen Nennwerte und die Konformität müssen vor Auswahl und Installation mit dem Hersteller oder Lieferanten verifiziert werden. Die richtige Auswahl erfordert die Berücksichtigung von Lasteigenschaften, Systemspannung, zu erwartendem Kurzschlussstrom und Umgebungsbedingungen. Regelmäßige Inspektion und Prüfung sind notwendig, um einen zuverlässigen Betrieb und Sicherheit zu gewährleisten.
Funktionsprinzip
Leistungsschalter arbeiten mit thermisch-magnetischen oder elektronischen Auslösemechanismen, die Überstromzustände erkennen und mechanisch Kontakte öffnen, um den Stromkreis zu unterbrechen. Trennschalter sind manuell betätigte Schalter, die im geöffneten Zustand einen sichtbaren Luftspalt bieten und so eine vollständige elektrische Trennung für die Wartungssicherheit gewährleisten. Das thermische Element reagiert auf anhaltende Überlast, während das magnetische Element auf Kurzschlussströme reagiert. Elektronische Auslöser bieten einstellbare Einstellungen für eine präzise Koordination. Bei einem Fehler löst der Auslösemechanismus eine Verriegelung, wodurch sich die Kontakte trennen und der Lichtbogen gelöscht wird. Trennschalter sind dagegen nicht dafür ausgelegt, Fehlerströme zu unterbrechen; sie werden nur betätigt, nachdem der Stromkreis abgeschaltet wurde. Ihre sichtbare Trennstelle bestätigt, dass der Stromkreis für Wartungsarbeiten sicher getrennt ist.
