Auslöseeinheit

Auf Basis strukturierter CNFX-Herstellerprofile wird Auslöseeinheit im Bereich Elektrogeräteherstellung anhand von Bemessungsstrom bis Bemessungsspannung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Auslöseeinheit wird durch die Baugruppe aus Stromwandler und Verarbeitungsschaltung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Schutzkomponente in einem Hauptleistungsschalter, die elektrische Fehler erkennt und die Trennung einleitet.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

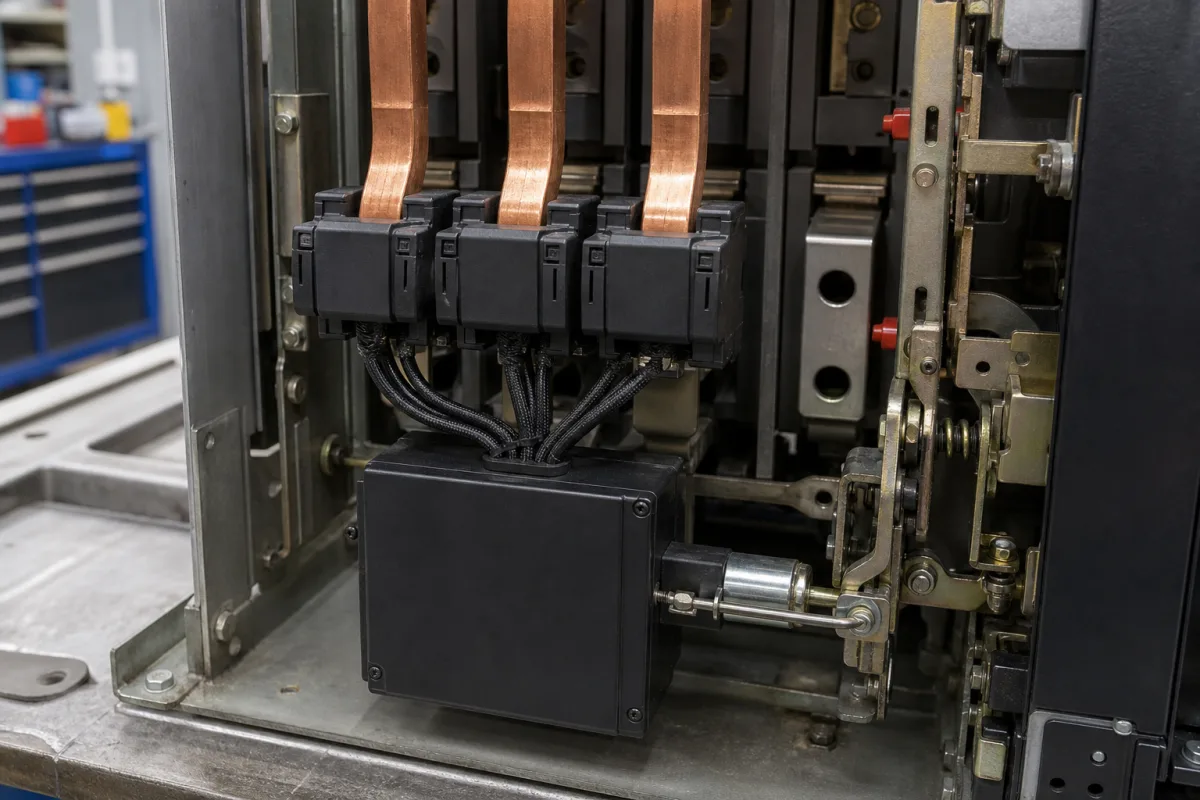

Auslöseeinheit in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Auslöseeinheit

Technische Definition

Die Auslöseeinheit ist die intelligente Schutzkomponente eines Hauptleistungsschalters, die kontinuierlich den elektrischen Stromfluss überwacht. Sie erkennt abnormale Bedingungen wie Überlast, Kurzschluss und Erdschluss. Wenn ein Fehler vorgegebene Schwellen überschreitet, sendet die Auslöseeinheit ein Signal, um die Kontakte des Leistungsschalters mechanisch oder elektronisch zu öffnen und den Stromkreis zu unterbrechen, um Geräteschäden, Brandgefahren zu verhindern und die elektrische Sicherheit zu gewährleisten. Dieser Verzeichniseintrag bietet Referenzdaten für Auslöseeinheiten, die in der Herstellung elektrischer Geräte verwendet werden. Die Einheit ist für einen Bemessungsstrombereich von 16–630 A, eine Bemessungsspannung von 690 V AC und ein Ausschaltvermögen von 25–100 kA gemäß IEC 60947-2 ausgelegt. Die Auslösegenauigkeit beträgt ±5 %, und die Betriebstemperatur reicht von -40 bis 85 °C. Die Luftfeuchtigkeitstoleranz beträgt 5–95 % relative Feuchte (nicht kondensierend), mit Schutzart von IP20 bis IP54. Die Isolationsspannung beträgt 1000 V, die Leistungsaufnahme 5–15 W und das Gewicht variiert von 0,5 bis 2,5 kg. Die Abmessungen reichen von 100–200 mm Höhe, 50–150 mm Breite und 50–100 mm Tiefe, abhängig von der Rahmengröße. Zu den Materialien gehören elektronische Bauteile (ICs, Widerstände, Kondensatoren), Kunststoffgehäuse, Kupferleiter und ferromagnetische Kerne. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden. Die aufgeführten Normen sind Beschaffungsreferenzen, keine Zertifizierungen. Bestätigen Sie immer modellspezifische Parameter und Konformität vor der Verwendung.

Funktionsprinzip

Die Auslöseeinheit arbeitet, indem sie den Strom durch Sensoren (Stromwandler oder Rogowski-Spulen) misst. Diese Messung wird von elektronischen Schaltungen verarbeitet oder löst mechanische Mechanismen aus. Sie vergleicht die gemessenen Werte mit programmierten Schutzcharakteristiken (Zeit-Strom-Kennlinien). Wenn Schwellen überschritten werden, aktiviert sie einen Aktuator, der den Verriegelungsmechanismus des Leistungsschalters freigibt, wodurch sich die Kontakte trennen und der Stromkreis unterbrochen wird.

Hauptmaterialien

Elektronische Bauteile (ICs, Widerstände, Kondensatoren), Kunststoffgehäuse, Kupferleiter, Ferromagnetische Kerne

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Bemessungsstrom	16–630 A	Continuous current rating; must match breaker frame size.IEC 60947-2
Bemessungsspannung	690 V AC	Maximum operating voltage for the trip unit.IEC 60947-2
Ausschaltvermögen	25–100 kA	Maximum short-circuit current the unit can interrupt.IEC 60947-2
Auslösegenauigkeit	±5 %	Tolerance on long-time and short-time trip thresholds.IEC 60947-2
Betriebstemperatur	-40–85 °C	Ambient temperature range for reliable operation.IEC 60947-2
Luftfeuchtigkeit	5–95 % RH	Non-condensing; condensation may cause false trips.IEC 60068-2-78
Schutzart	IP20–IP54	Higher rating for dusty or wet environments.IEC 60529
Isolationsspannung	1000 V	Rated insulation voltage for the unit.IEC 60947-2
Leistungsaufnahme	5–15 W	Power drawn by the trip unit electronics.
Gewicht	0.5–2.5 kg	Depends on frame size and features.
Abmessungen (H×B×T)	100–200×50–150×50–100 mm	Varies with frame size; check compatibility.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Stromwandler
Misst den durch den Stromkreis fließenden Strom
Material: Ferromagnetischer Kern mit Kupferwicklungen
Verarbeitungsschaltung
Analysiert Strommessungen und vergleicht sie mit Schutzeinstellungen
Material: Leiterplatte mit elektronischen Bauteilen
Aktor/Magnetspule
Löst die mechanische Verriegelung aus, um den Leistungsschalter auszulösen
Material: Kupferspule mit Stahlanker
Einstelloberfläche
Ermöglicht die Konfiguration von Schutzparametern
Material: Kunststoff mit Membranschaltern oder Digitalanzeige
Rogowski-Spule
Misst Strom durch Änderungsrate anstelle von Eisenkern-Transformation bei Rogowski-Spulen.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

voltage:	Bis zu 690 V AC
humidity:	≤95 % nicht kondensierend
frequency:	50/60 Hz ±10 %
Betriebstemperatur:	-20 °C bis +70 °C
current range:	50 A bis 6300 A

Montage- und Anwendungskompatibilität

Saubere, trockene LuftumgebungenInnenelektrische SchaltschränkeNicht korrosive industrielle Atmosphären

Nicht geeignet: Umgebungen mit hoher Feuchtigkeit oder korrosiven Chemikalien ohne geeignete IP-geschützte Gehäuse

Auslegungsdaten

Nenn-Dauerstrom (Ampere)
Kurzschluss-Ausschaltvermögen (kA)
Schutzeinstellungen (Überlast, Kurzschluss, Erdschluss)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-100 A Dauerstrom, 1-100 kA Kurzschlussstrom, 0,85-1,1 Leistungsfaktor

Belastungs- und Ausfallgrenzen

Thermische Überlast bei 105 °C Isolierungstemperatur, magnetische Auslösung bei dem 10-fachen Nennstrom innerhalb von 20 ms

Joulesche Erwärmung (I²R), die die thermische Kapazität des Bimetallstreifens überschreitet, elektromagnetische Kraft, die die Federkraft im Solenoid überschreitet

Fertigungskontext

Auslöseeinheit wird innerhalb von Elektrogeräteherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Fehlauslösung

Ursache: Akkumulation von Staub, Feuchtigkeit oder Verunreinigungen auf internen Komponenten, die zu Kalibrierungsdrift oder elektrischem Leckstrom führt

Auslöseversagen

Ursache: Mechanischer Verschleiß oder Korrosion beweglicher Teile, Kontaktverschweißung oder Degradation elektronischer Komponenten aufgrund von thermischer Zyklisierung

Wartungsindikatoren

Hörbares Summen oder Lichtbogenbildung aus dem Gehäuse der Auslöseeinheit
Sichtbare Verfärbungen, Brandspuren oder Überhitzungszeichen am Gehäuse der Einheit

Technische Hinweise

Regelmäßige Infrarot-Thermografie-Inspektionen durchführen, um abnormale Erwärmungsmuster vor einem Ausfall zu erkennen
Saubere, trockene Umgebung mit ausreichender Belüftung gewährleisten und periodische Kalibrierungsüberprüfung mit zertifizierter Prüfausrüstung durchführen

Konformität und Fertigungsnormen

Referenznormen

IEC 60947-2: Niederspannungsschaltgeräte und -kombinationen - LeistungsschalterUL 489: Leistungsschalter in Formstücken, Formstückschalter und Leistungsschaltergehäuse

Fertigungsgenauigkeit

Kontaktwiderstand: +/- 10 % des angegebenen Wertes
Zeit-Strom-Kennlinie: +/- 10 % der Nennauslösezeit

Qualitätsprüfung

Spannungsfestigkeitsprüfung (Hi-Pot-Test)
Kalibrierungsprüfung der Auslöseeinstellungen und -zeiten

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Oberschwingungsverzerrung, die 8 % THD bei 60 Hz überschreitet → Thermische Ermüdung des Bimetallstreifens, die zu einer Kalibrierungsdrift >5 % führt → Integration eines Oberschwingungsfilters mit 40 dB Dämpfung bei 180 Hz und 300 Hz

Feuchtigkeitseintritt, der die Luftfeuchtigkeit über 85 % rF bei 40 °C erhöht → Dielektrischer Durchschlag bei 2,5 kV/mm über einen 0,5 mm Luftspalt → Hermetische Abdichtung mit IP67-Schutzart und Trockenmittelkapsel

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Auslöseeinheit

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Auslöseeinheit

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Funktion hat eine Auslöseeinheit in einem Leistungsschalter?

Eine Auslöseeinheit überwacht den elektrischen Strom und erkennt Fehler wie Überlast, Kurzschluss und Erdschluss. Wenn ein Fehler die eingestellten Schwellen überschreitet, löst sie das Öffnen der Kontakte aus, um den Stromkreis zu unterbrechen und Geräte zu schützen.

Was sind typische Bemessungsstrom- und Spannungsbereiche?

Laut Referenzdaten reicht der Bemessungsstrom von 16 bis 630 A, und die Bemessungsspannung beträgt bis zu 690 V AC gemäß IEC 60947-2. Diese Werte müssen für das spezifische Modell bestätigt werden.

Wie erreicht die Auslöseeinheit Genauigkeit?

Die Auslöseeinheit verwendet Sensoren und elektronische Schaltungen, um den Strom zu messen und mit Schutzcharakteristiken zu vergleichen. Die Auslösegenauigkeit beträgt ±5 % für Langzeit- und Kurzzeitschwellen gemäß IEC 60947-2.

Welchen Umgebungsbedingungen hält die Auslöseeinheit stand?

Sie arbeitet bei Temperaturen von -40 bis 85 °C und Luftfeuchtigkeit von 5 bis 95 % rF (nicht kondensierend). Die Schutzart reicht von IP20 bis IP54, je nach Gehäuse. Verifizieren Sie spezifische Bedingungen mit dem Hersteller.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
