Technische Definition

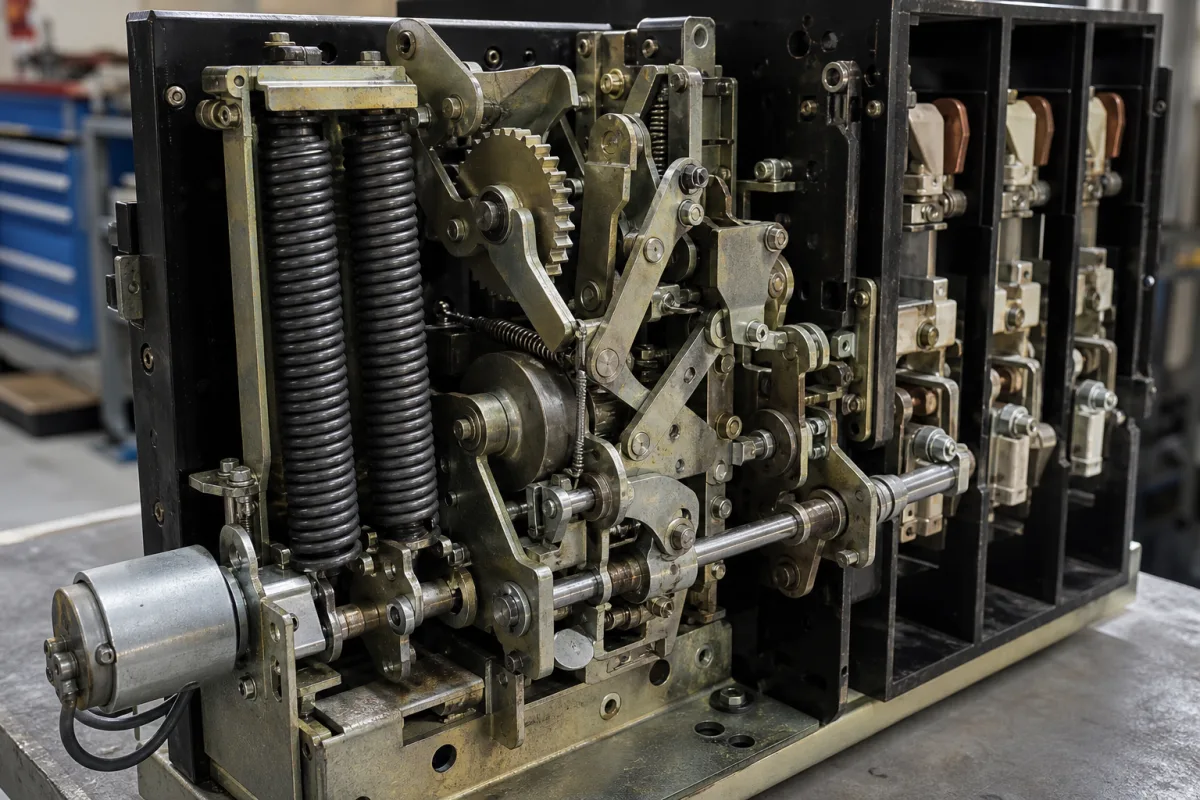

Der Antriebsmechanismus ist eine kritische Komponente in einem Hauptleistungsschalter, die die mechanische Kraft bereitstellt, die zum Öffnen (Auslösen) oder Schließen der Hauptkontakte erforderlich ist. Er wandelt manuelle, motorische oder elektromagnetische Eingaben in die präzise Bewegung um, die benötigt wird, um die stromführenden Teile zu trennen oder zu verbinden, und gewährleistet so eine zuverlässige Unterbrechung und Schutz. Dieser Verzeichniseintrag umfasst Antriebsmechanismen für Mittelspannungsschaltanlagen, typischerweise mit Nennspannungen von 12 bis 40,5 kV und Nennströmen von 630 bis 3150 A, mit Kurzschluss-Ausschaltvermögen bis zu 50 kA. Der Mechanismus ist für mechanische Lebensdauer von 10.000 bis 30.000 Schaltspielen ohne Wartung ausgelegt, und seine Öffnungs- und Schließzeiten sind spezifiziert, um eine ordnungsgemäße Lichtbogenkontrolle und Kontaktleistung zu gewährleisten. Häufig verwendete Materialien sind hochfester Stahl für Strukturteile, Kupferlegierungen für leitende Pfade und technische Kunststoffe für Isolations- und Verschleißteile. Der Mechanismus kann manuell, motorisch oder über Elektromagnete betätigt werden und verwendet oft ein Federspeichersystem. Zum Schließen wird Energie freigesetzt, um die Kontakte schnell zusammenzuführen; zum Öffnen (Auslösen) wird eine Verriegelung gelöst, oft ausgelöst durch ein Schutzrelaissignal, sodass Federn die Kontakte trennen und den Stromkreis unterbrechen. Wichtige Parameter, die für eine bestimmte Anwendung zu überprüfen sind, umfassen Nennbetriebsspannung, Nennstrom, Kurzschluss-Ausschaltvermögen, mechanische Lebensdauer, Öffnungs- und Schließzeiten, Betriebsdruck (falls pneumatisch), Steuerspannung, Betriebstemperaturbereich, Schutzart und Gewicht. Diese Parameter müssen mit dem Hersteller oder Lieferanten für das tatsächliche Modell bestätigt werden, da es sich um Referenzbereiche aus Normen wie IEC 62271-100, IEC 61131-2, IEC 62271-1 und IEC 60529 handelt. Der Antriebsmechanismus ist eine Komponente, kein eigenständiges Produkt, und seine Auswahl hängt vom Schalterdesign und den Systemanforderungen ab. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller.
Funktionsprinzip
Der Antriebsmechanismus verwendet typischerweise ein Federspeichersystem, einen Motor oder einen Elektromagneten. Zum Schließen wird Energie freigesetzt, um die Kontakte schnell zusammenzuführen. Zum Öffnen (Auslösen) wird eine Verriegelung gelöst, oft ausgelöst durch ein Schutzrelaissignal, sodass Federn die Kontakte trennen und den Stromkreis unterbrechen. Der Mechanismus wandelt Eingangsenergie in präzise mechanische Bewegung um und gewährleistet zuverlässigen Betrieb innerhalb spezifizierter Zeiten.
