Technische Definition

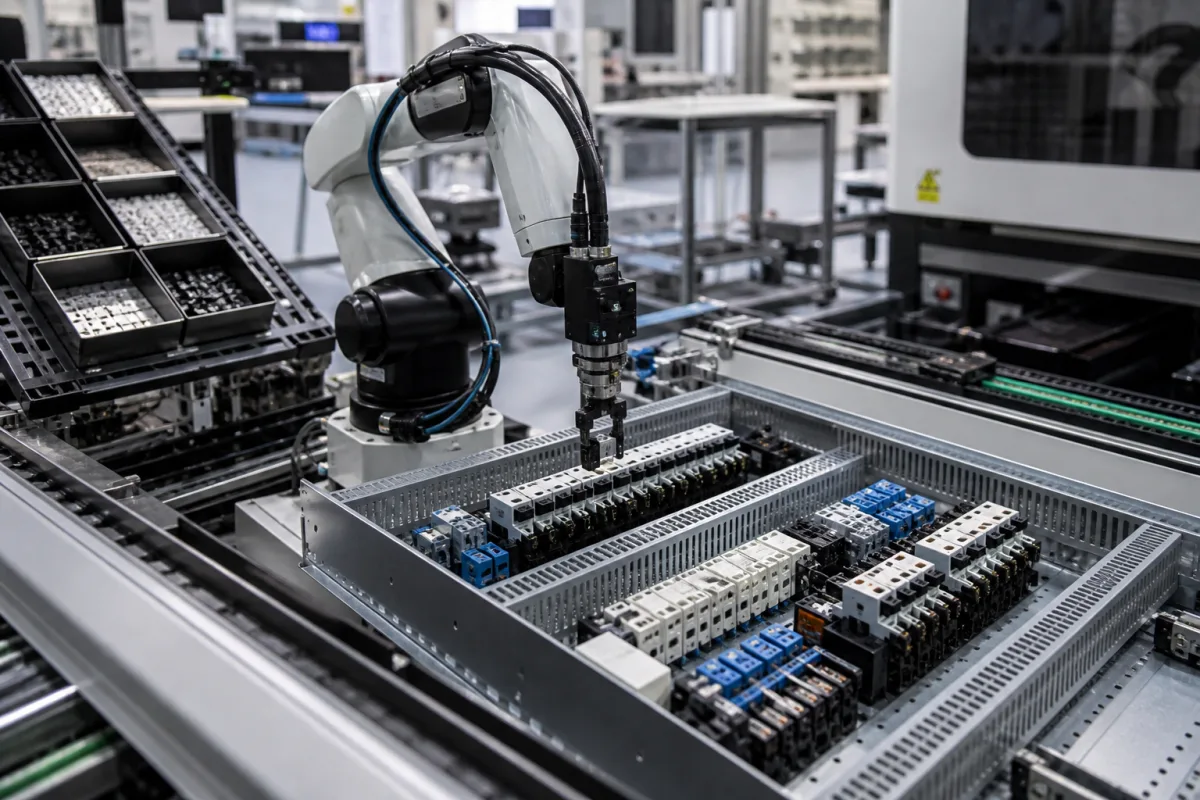

Der Komponenten-Einsetzroboter ist ein spezialisiertes Robotersystem, das für die Integration in Montagelinien für Mittelspannungs-Schaltanlagen entwickelt wurde. Seine Hauptfunktion besteht darin, kritische elektrische Komponenten wie Leistungsschalter, Schütze, Sammelschienen und Isolationskomponenten automatisiert und hochpräzise in Schaltanlagen-Gehäuse einzusetzen. Das System gewährleistet konsistente Platzierungsgenauigkeit, reduziert manuelle Arbeit und erhält Produktionsqualitätsstandards in der Herstellung elektrischer Ausrüstung.
Der Roboter ist aus Aluminiumlegierung, Edelstahl, Industriekunststoffen und Präzisionslagern gefertigt, was Langlebigkeit und Präzision sicherstellt. Er verfügt über einen mehrachsigen Gelenkarm mit Präzisionsgreifern und Vision-Systemen. Komponenten werden von Zuführstationen aufgenommen, mit vorprogrammierten Einsetzpunkten ausgerichtet und mit kontrollierter Kraft und Positionierung eingesetzt. Das System arbeitet auf Basis von CAD/CAM-Programmierung und Echtzeit-Sensorfeedback, um korrekte Ausrichtung und Sitz der Komponenten zu gewährleisten.
Zu den wichtigsten Parametern gehören eine Nenn-Einsetzkraft von 500–2000 N, eine Positionierwiederholbarkeit von ±0,05 mm (gemäß ISO 9283), eine Einsetzgeschwindigkeit von 10–30 mm/s, eine Nennlast von 5–15 kg und 4–6 Achsen. Der Betriebsdruck für pneumatische Greifer beträgt 0,5–0,7 MPa (ISO 8573-1), die Versorgungsspannung 24 V DC ±10 % (IEC 61131-2) und die Leistungsaufnahme 1,5–3,0 kW. Das System arbeitet bei Temperaturen von 0–45 °C (IEC 60068-2-1/2) und relativer Luftfeuchtigkeit von 20–85 % ohne Kondensation (IEC 60068-2-78). Der Schutzgrad beträgt IP54–IP65 (IEC 60529). Das Maschinengewicht beträgt 800–1500 kg, die Stellfläche ca. 2000×1500×2200 mm.
Alle Werte sind Referenzbereiche und müssen mit dem Hersteller oder Lieferanten für spezifische Modelle und Anwendungen verifiziert werden. Die aufgeführten Normen dienen nur als Verifikationsreferenz und implizieren keine Zertifizierung.
Funktionsprinzip
Der Roboter verwendet einen mehrachsigen Gelenkarm mit Präzisionsgreifern und Vision-Systemen, um Komponenten von Zuführstationen aufzunehmen, sie mit vorprogrammierten Einsetzpunkten in Schaltanlagen auszurichten und sie mit kontrollierter Kraft und Positionierung einzusetzen. Er arbeitet auf Basis von CAD/CAM-Programmierung und Echtzeit-Sensorfeedback, um korrekte Ausrichtung und Sitz zu gewährleisten. Die Steuerungsarchitektur ermöglicht die Anpassung von Einsetzgeschwindigkeit und -kraft, um die Empfindlichkeit der Komponenten zu berücksichtigen. Vision-Systeme prüfen das Vorhandensein und die Ausrichtung der Komponenten vor dem Einsetzen, während Kraftsensoren die Einsetzkraft überwachen, um Schäden zu vermeiden. Die Wiederholbarkeit des Roboters gewährleistet eine konsistente Platzierung innerhalb von ±0,05 mm gemäß ISO 9283. Das Arbeitsprinzip betont Präzision, Anpassungsfähigkeit und Integration in automatisierte Montagelinien.
