Steuer- und Regelungselektronik

Auf Basis strukturierter CNFX-Herstellerprofile wird Steuer- und Regelungselektronik im Bereich Elektrogeräteherstellung anhand von Eingangsspannung bis Ausgangsspannungsbereich eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Steuer- und Regelungselektronik wird durch die Baugruppe aus Mikrocontroller/DSP-Einheit und Signalaufbereitungsschaltung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektronische Schaltung zur Verwaltung und Einstellung der Betriebsparameter einer Hochspannungsprüfeinheit.

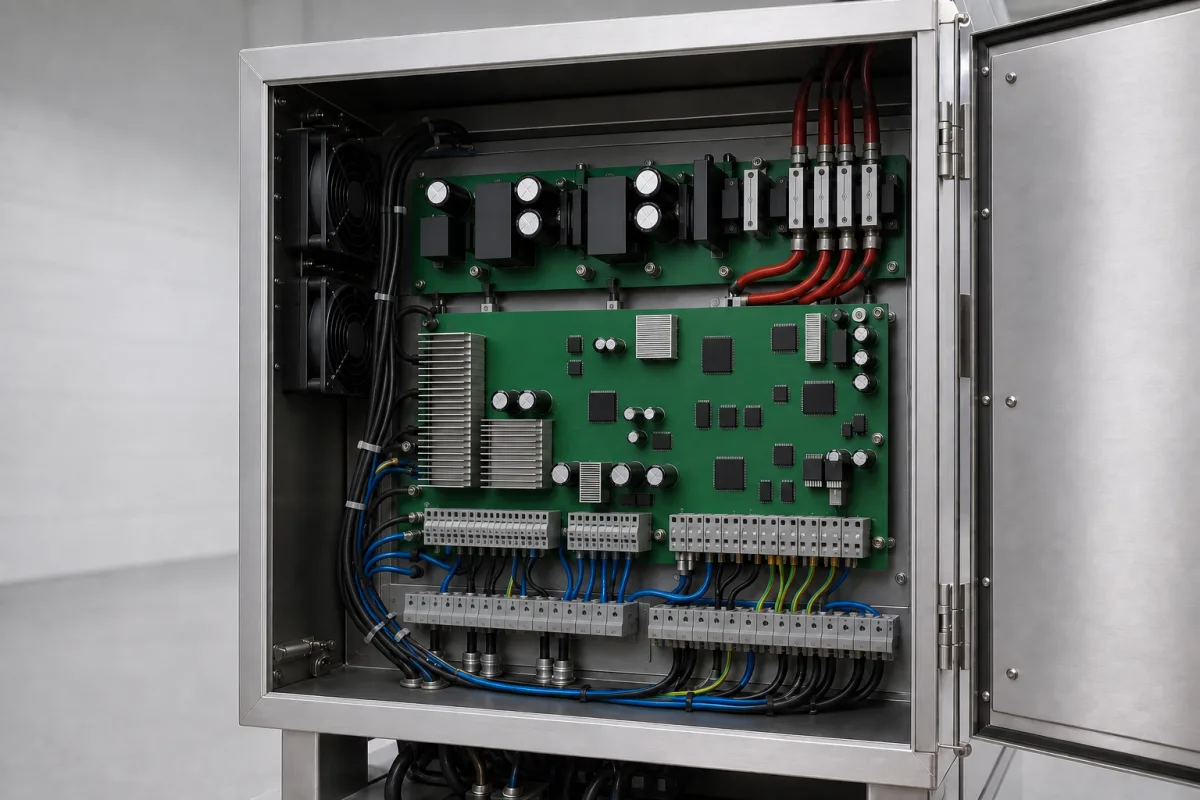

Steuer- und Regelungselektronik in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Die Steuer- und Regelungselektronik ist ein kritisches elektronisches Subsystem innerhalb einer Hochspannungsprüfeinheit. Sie überwacht, steuert und feinjustiert die Ausgangsspannung, den Strom und andere Prüfparameter der Einheit, um einen stabilen, präzisen und sicheren Betrieb während elektrischer Prüfverfahren zu gewährleisten. Die Schaltung verarbeitet Rückmeldungssignale von Sensoren und führt Regelalgorithmen aus, um die Leistungshalbleiterbauelemente (wie IGBTs oder Thyristoren) in der Stromversorgung der Einheit anzupassen und so den endgültigen Hochspannungsausgang an das gewünschte Prüfprofil anzupassen. Diese Komponente ist für die Integration in Hochspannungsprüfsysteme ausgelegt, die typischerweise in der Herstellung elektrischer Geräte, Qualitätssicherung und Forschungslabors eingesetzt werden. Sie arbeitet mit einer einphasigen 220 V AC (±10%) Versorgung bei 50/60 Hz gemäß IEC 60038. Die Ausgangsspannung ist von 0 bis 100 kV einstellbar, mit einer Regelgenauigkeit von ±1% des Sollwerts. Die Ansprechzeit bis zum Erreichen von 90% des Sollwerts beträgt weniger als 100 ms. Die Schaltung akzeptiert ein 4–20 mA analoges Steuersignal (IEC 60381-1) zur Sollwerteinstellung. Der Betriebstemperaturbereich liegt bei -10 bis 50 °C (IEC 60068-2-1) und der Lagertemperaturbereich bei -20 bis 70 °C (IEC 60068-2-2). Die relative Luftfeuchtigkeit während des Betriebs sollte 20–80% nicht kondensierend betragen (IEC 60068-2-78). Das Gehäuse bietet Schutzart IP54 bis IP65 (IEC 60529). Die Steuerelektronik selbst verbraucht nicht mehr als 50 W. Die physischen Abmessungen betragen 200 mm × 150 mm × 80 mm (B×H×T), und das Gewicht der Leiterplattenbaugruppe beträgt ≤2 kg. Die Schaltung ist auf einer Leiterplatte (PCB) mit Halbleitern (ICs, Transistoren), passiven Bauelementen (Widerstände, Kondensatoren, Induktivitäten) und Steckverbindern aufgebaut. Alle aufgeführten Parameter sind Referenzbereiche für Verzeichniszwecke; modellspezifische Werte und Normen müssen vor Beschaffung oder Verwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden.

Funktionsprinzip

Die Schaltung arbeitet, indem sie Eingangsbefehle (z. B. Zielspannung, Prüfdauer) und Sensorrückmeldungen (z. B. tatsächliche Ausgangsspannung, Strom) empfängt. Sie vergleicht diese Signale, verarbeitet den Fehler über Regelalgorithmen (häufig PID-basiert) und erzeugt Ausgangssignale, um Leistungshalbleiterbauelemente (wie IGBTs oder Thyristoren) in der Stromversorgung der Einheit anzupassen und so den endgültigen Hochspannungsausgang an das gewünschte Prüfprofil anzupassen. Die Regelschleife überwacht kontinuierlich den Ausgang und korrigiert Abweichungen, um den Sollwert innerhalb der angegebenen Genauigkeit zu halten. Der 4–20 mA analoge Eingang bietet eine externe Sollwertschnittstelle, während interne Sensoren Rückmeldung für die geschlossene Regelung liefern. Die Schaltung enthält auch Schutzfunktionen, um einen sicheren Betrieb unter Fehlerbedingungen zu gewährleisten, obwohl spezifische Schutzmechanismen in den Quellfakten nicht detailliert sind.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Eingangsspannung220 ±10% V ACSingle-phase, 50/60 HzIEC 60038
Ausgangsspannungsbereich0–100 kVAdjustable, regulated
Ausgangsfrequenz50–60 HzMains frequency
Spannungsregelgenauigkeit±1 %Of setpoint
Ansprechzeit<100 msTo 90% of setpoint
Betriebstemperatur-10–50 °CAmbientIEC 60068-2-1
Lagertemperatur-20–70 °CNon-operatingIEC 60068-2-2
Relative Luftfeuchtigkeit20–80 % RHNon-condensingIEC 60068-2-78
SchutzartIP54–IP65EnclosureIEC 60529
Steuersignaleingang4–20 mAAnalog setpointIEC 60381-1
Leistungsaufnahme≤50 WControl circuitry only
Abmessungen200×150×80 mmW×H×D
Gewicht≤2 kgCircuit board assembly

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Leiterplatte (PCB) Halbleiter (ICs, Transistoren) Passive Bauelemente (Widerstände, Kondensatoren, Spulen) Steckverbinder

Komponenten / BOM

Components / BOM
  • Mikrocontroller/DSP-Einheit
    Führt die Steuerungsalgorithmen aus, verarbeitet Sensordaten und erzeugt Steuersignale für die Leistungsstufe.
    Material: Halbleiter (Silizium)
  • Signalaufbereitungsschaltung
    Verstärkt, filtert und isoliert Sensorsignale (z.B. von Spannungsteilern, Stromwandlern) für präzise Messung durch die Steuerung.
    Material: Leiterplatte mit Operationsverstärkern, Isolationskomponenten
  • Treiberstufe
    Verstärkt die niederleistungssteuerungssignale vom Mikrocontroller auf Pegel, die ausreichen, um die hochleistungsschaltgeräte (IGBTs, Thyristoren) im Hauptnetzteil anzusteuern.
    Material: Leiterplatte mit Gate-Treiber-ICs, Optokopplern
  • Kommunikationsschnittstelle
    Bietet Konnektivität (z.B. Ethernet, seriell, digitale E/A) zum Empfangen von Befehlen von und Senden von Statusdaten an eine Mastersteuerung oder Benutzerschnittstelle.
    Material: Leiterplatte mit Kommunikations-ICs, Steckverbindern

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Transiente Spannungsspitze über 1500 VDC mit 1 μs Dauer MOSFET-Gateoxid-Durchschlag im PWM-Controller TVS-Dioden-Clamping bei 1300 VDC mit 5 ns Ansprechzeit
Verdampfung des Elektrolyten in Elektrolytkondensatoren bei 85°C Umgebungstemperatur Welligkeitsspannung der Stromversorgung übersteigt 5 % der Nennspannung 24 VDC Festkörper-Polymerkondensatoren mit 5000-Stunden-Lebensdauer bei 105°C

Technische Bewertung

Betriebsbereich
Betriebsbereich
0-1000 VDC Steuerspannung, 4-20 mA Signalstrom, -40°C bis +85°C Umgebungstemperatur
Belastungs- und Ausfallgrenzen
Steuerspannung über 1200 VDC verursacht dielektrischen Durchschlag, Signalstrom unter 3,5 mA löst Signalverlustfehler aus, Umgebungstemperatur über 90°C initiiert thermische Abschaltung
Dielektrischer Durchschlag bei 1200 VDC aufgrund der dielektrischen Festigkeitsgrenze des Isolationsmaterials (12 kV/mm für Polyimid), thermisches Durchgehen über 90°C aufgrund der Überschreitung der Sperrschichttemperatur von Halbleitern über 150°C
Fertigungskontext
Steuer- und Regelungselektronik wird innerhalb von Elektrogeräteherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:0 bis 1 bar (nur Umgebungsdruck)
Durchflussrate:Nicht zutreffend für diese elektronische Schaltung
Betriebstemperatur:-20°C bis +85°C
Montage- und Anwendungskompatibilität
Trockene Luft/StickstoffumgebungenReinraumbedingungenInnere industrielle Gehäuse
Nicht geeignet: Umgebungen mit hoher Partikel-/Staubbelastung (Risiko von Lichtbögen/Kontamination)
Auslegungsdaten
  • Erforderliche maximale Prüfspannung (kV)
  • Steuersignaltyp/Schnittstelle (z.B. analog 4-20mA, digital Modbus)
  • Erforderliche Ansprechzeit/Bandbreite (Hz)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Kontaktverschweißung oder -kleben
Ursache: Übermäßiger Einschaltstrom, schlechte Kontaktausrichtung oder Kontamination, die zu Lichtbögen und dem Verschmelzen von Relais-/Schützkontakten führt
Isolationsdurchschlag
Ursache: Feuchtigkeitseintritt, thermische Zyklen oder Spannungstransienten, die zur Degradation der Drahtisolierung oder PCB-Leiterbahnen führen
Wartungsindikatoren
  • Hörbares Summen oder Rattern von Relais/Schützen, das auf lockere Verbindungen oder Spulenprobleme hinweist
  • Sichtbare Verfärbung, Verkohlung oder Schmelzen an Klemmenblöcken, Steckverbindern oder PCB-Komponenten
Technische Hinweise
  • Regelmäßige thermografische Inspektionen durchführen, um überhitzende Komponenten vor einem katastrophalen Ausfall zu identifizieren
  • Konformale Beschichtung auf PCBs verwenden und Überspannungsschutzgeräte installieren, um Feuchtigkeits- und Spannungsspitzenschäden zu verhindern

Konformität und Fertigungsnormen

Referenznormen
ISO 13849-1: Sicherheit von Maschinen - Sicherheitsbezogene Teile von SteuerungenANSI/UL 508A: Norm für industrielle SteuerschränkeDIN EN 60204-1: Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen
Fertigungsgenauigkeit
  • Leiterplatten (PCB) Leiterbahnbreite: +/-10%
  • Bauteilplatzierungsgenauigkeit: +/-0,1mm
Qualitätsprüfung
  • Hochspannungsprüfung (Hi-Pot-Test): Überprüfung der dielektrischen Festigkeit
  • Funktionale Sicherheitsprüfung: Validierung des Performance Level (PL) gemäß ISO 13849

Hersteller von Steuer- und Regelungselektronik

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

AC-DC-Wandler

Ein elektronisches Gerät, das Wechselstrom (AC) in Gleichstrom (DC) umwandelt.

Spezifikationen ansehen ->
Aktives Filter

Ein aktives Filter (APF) ist ein leistungselektronisches Gerät, das Oberschwingungen, Blindleistung und Lastunsymmetrien in elektrischen Verteilnetzen dynamisch kompensiert.

Spezifikationen ansehen ->
Automatisiertes Geschirrspüler-Produktionsliniensystem

Integriertes Fertigungssystem für die Massenproduktion von Geschirrspülern mit automatisierter Montage und Prüfung.

Spezifikationen ansehen ->
Automatisiertes Elektromotor-Montage- und Prüfsystem

Integrierte Produktionslinie für die automatisierte Montage und Qualitätsprüfung von Elektromotoren.

Spezifikationen ansehen ->

Häufige Fragen

Welche Eingangsspannung benötigt diese Steuerelektronik?

Die Eingangsspannung ist als 220 V AC ±10%, einphasig, 50/60 Hz, gemäß IEC 60038 spezifiziert. Dies ist ein Referenzbereich; das tatsächliche Modell kann spezifische Anforderungen haben, daher mit dem Hersteller verifizieren.

Was sind der Ausgangsspannungsbereich und die Genauigkeit?

Der Ausgangsspannungsbereich ist von 0 bis 100 kV einstellbar, mit einer Regelgenauigkeit von ±1% des Sollwerts. Dies sind Verzeichnisreferenzwerte; bestätigen Sie den genauen Bereich und die Genauigkeit für Ihre spezifische Anwendung mit dem Lieferanten.

Wie wird der Sollwert gesteuert?

Die Schaltung akzeptiert ein 4–20 mA analoges Steuersignal (gemäß IEC 60381-1) zur Sollwerteinstellung. Dies ermöglicht externen Steuerungen, die gewünschte Ausgangsspannung oder andere Parameter einzustellen.

Was sind die Umgebungsbetriebsgrenzen?

Der Betriebstemperaturbereich liegt bei -10 bis 50 °C (IEC 60068-2-1), Lagertemperatur -20 bis 70 °C (IEC 60068-2-2) und relative Luftfeuchtigkeit 20–80% nicht kondensierend (IEC 60068-2-78). Das Gehäuse bietet Schutzart IP54–IP65 (IEC 60529). Verifizieren Sie diese Grenzen mit dem Hersteller für Ihre Installation.
