Technische Definition

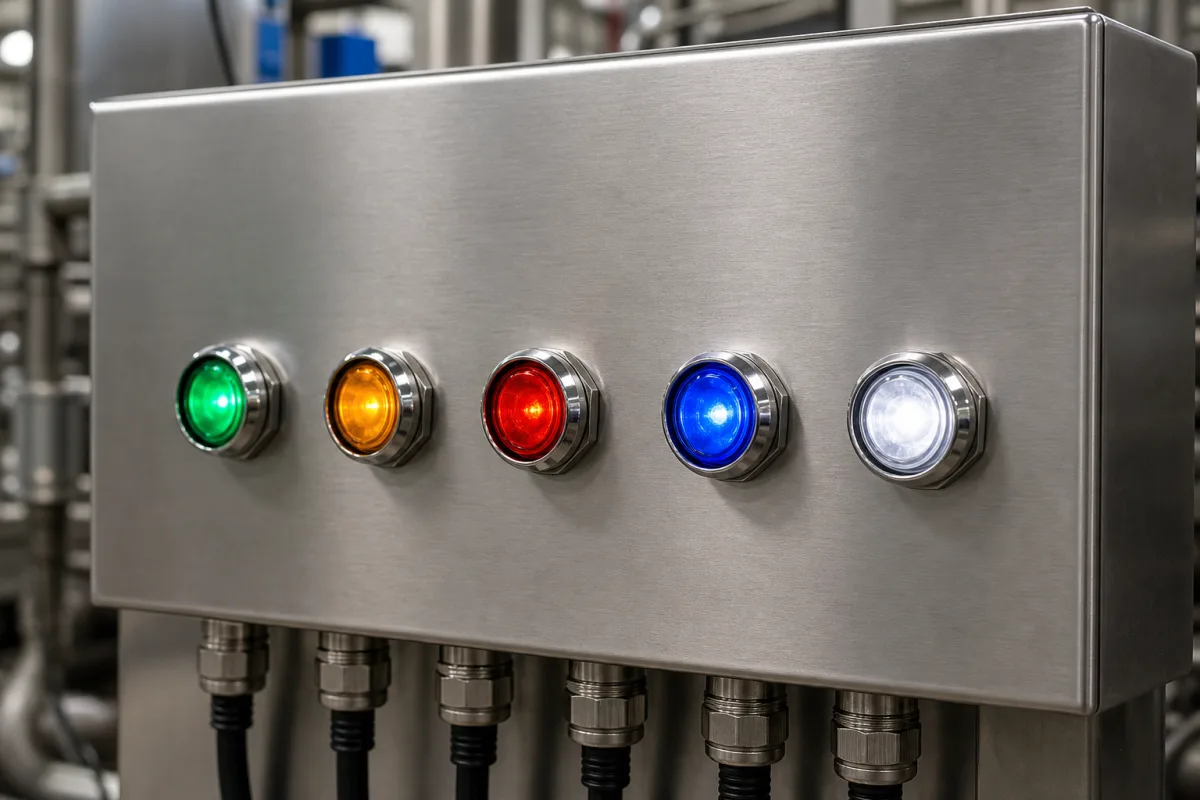

Signalleuchten sind wesentliche visuelle Komponenten, die in Bedienfelder verschiedener industrieller und elektronischer Systeme integriert sind. Sie bieten sofortiges Feedback auf einen Blick über Gerätestatus, Prozessbedingungen, Warnungen oder Fehler. Als Teil eines Bedienfelds ermöglichen sie es Bedienern, die Systemgesundheit zu überwachen, die Ausführung von Befehlen zu bestätigen (z. B. Einschalten, Motor läuft) und Probleme zu identifizieren, die Aufmerksamkeit erfordern, und unterstützen so einen sicheren und effizienten Betrieb.
Diese Komponenten sind für die Panelmontage mit einem Standardausschnitt von 22 mm ausgelegt, gemäß IEC 60947-5-1. Sie arbeiten typischerweise bei 24 V DC (±10%) und verbrauchen 20 mA, mit einer Leistungsaufnahme von 0,5 W für LED-Typen. Die Lichtstärke reicht von 2 bis 10 mcd, und der Betrachtungswinkel beträgt 30 bis 60 Grad, was die Sichtbarkeit aus verschiedenen Positionen gewährleistet. Der Betriebstemperaturbereich liegt zwischen -25 und 55 °C, mit Lagerung von -40 bis 70 °C, und der Schutzgrad beträgt IP54 bis IP65, was Staub- und Wasserschutz bietet. Das Gehäuse besteht aus flammhemmendem PA66 (UL 94 V-0), und die Linse aus schlagfestem Polycarbonat (UL 94). Die Anschlüsse sind Faston-Fahnen von 2,8×0,5 mm, und das Gewicht beträgt typischerweise 10 bis 20 g. Die LED-Lebensdauer ist mit 100.000 Stunden angegeben.
Zu den Materialien gehören LED, Polycarbonat- oder Acryl-Linse, ABS- oder Polyamid-Gehäuse und Kupferlegierungsanschlüsse. Diese Leuchten sind in verschiedenen Farben und Konfigurationen erhältlich, aber spezifische Modelldetails müssen mit dem Hersteller verifiziert werden. Referenznormen umfassen IEC 60065 für Nennspannung, IEC 60068-2-1 und IEC 60068-2-2 für Temperatur, IEC 60529 für Schutz, UL 94 für Materialien und IEC 60947-5-1 für Montage. Bestätigen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten vor der Beschaffung.
Funktionsprinzip
Signalleuchten funktionieren, indem sie eine Lichtquelle (typischerweise eine LED, Glühlampe oder Neonlampe) beleuchten, wenn ein elektrisches Signal vom überwachten Stromkreis oder Steuerungssystem empfangen wird. Dieses Signal wird oft durch ein Relais, einen Sensor oder einen Ausgang einer speicherprogrammierbaren Steuerung (SPS) ausgelöst. Die Leuchte bleibt eingeschaltet, solange die überwachte Bedingung aktiv ist, und bietet eine kontinuierliche visuelle Anzeige. Die elektrische Verbindung erfolgt über Faston-Anschlüsse, und die Leuchte wird in einen Standard-Panelausschnitt von 22 mm montiert. Der Stromkreis arbeitet typischerweise bei 24 V DC, und die LED zieht 20 mA. Die Lichtstärke und der Betrachtungswinkel sind für eine klare Sichtbarkeit in industriellen Umgebungen ausgelegt. Gehäuse- und Linsenmaterialien bieten Schutz gegen Staub, Wasser und Stöße und gewährleisten einen zuverlässigen Betrieb innerhalb des angegebenen Temperaturbereichs.
