Technische Definition und Kernbaugruppe

Ein typisches Sichtprüfungssystem wird durch die Baugruppe aus Industriekameramodul und LED-Beleuchtungssystem beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein automatisiertes optisches Inspektionssystem, das in Batterieelektroden-Schlitzmaschinen integriert ist, um Defekte zu erkennen und die Qualitätskontrolle während des Elektrodenherstellungsprozesses sicherzustellen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

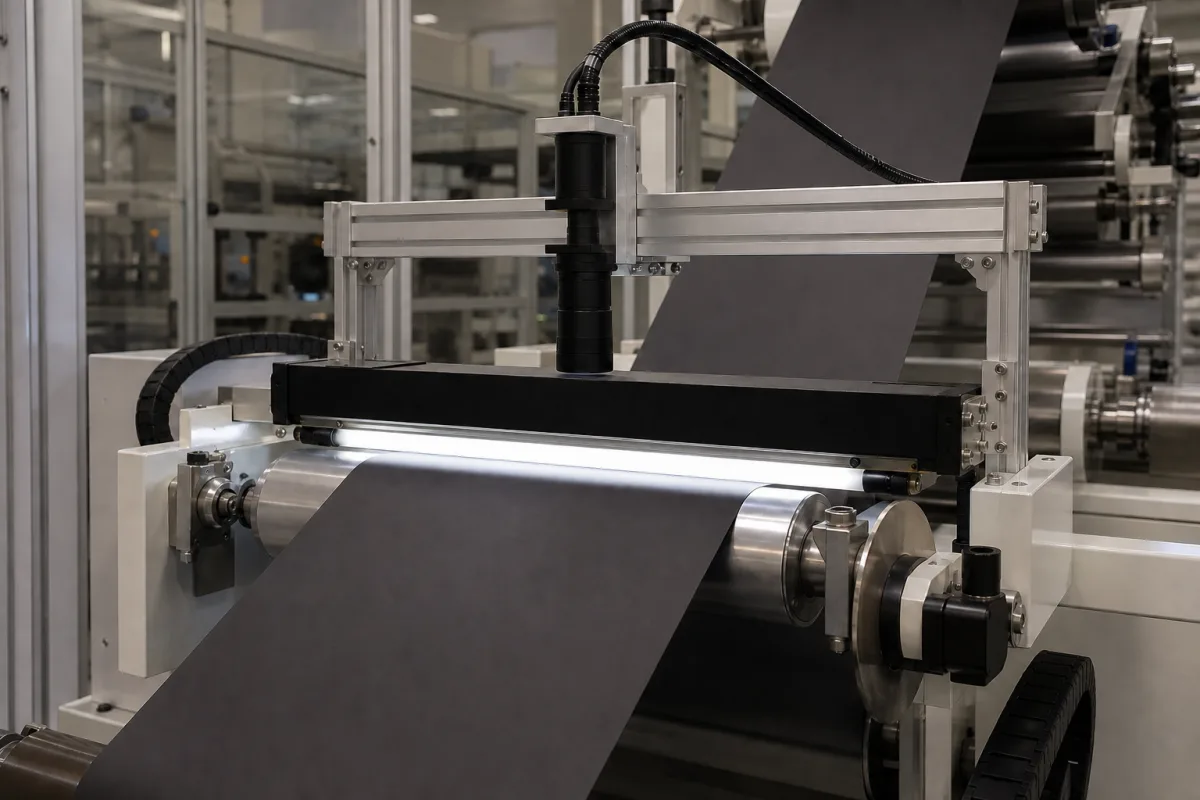

Sichtprüfungssystem in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Sichtprüfungssystem

Technische Definition

Ein Sichtprüfungssystem ist eine kritische Komponente von Batterieelektroden-Schlitzmaschinen, das hochauflösende Kameras, Beleuchtungssysteme und Bildverarbeitungsalgorithmen verwendet, um Elektrodenmaterialien (wie Anoden- und Kathodenfolien) während des Schlitzprozesses kontinuierlich zu überwachen. Es identifiziert Defekte wie Kantengrate, Oberflächenkratzer, Beschichtungsunregelmäßigkeiten, Maßabweichungen und Verunreinigungen in Echtzeit und ermöglicht so sofortige Korrekturmaßnahmen, um die Elektrodenqualität zu erhalten und nachgelagerte Produktionsprobleme bei der Batteriezellmontage zu verhindern. Das System arbeitet, indem es das Elektrodenmaterial mit kontrollierter Beleuchtung (typischerweise LED-Arrays) beleuchtet, Hochgeschwindigkeitsbilder mit Industriekameras aufnimmt, die Bilder durch Computer-Vision-Algorithmen verarbeitet, um Anomalien zu erkennen, und Alarme oder Maschineneinstellungen auslöst, wenn Defekte vordefinierte Toleranzschwellen überschreiten. Es integriert sich in das Steuerungssystem der Schlitzmaschine für synchronisierte Inspektion und Datenprotokollierung. Zu den wichtigsten Parametern gehören: Erkennungsauflösung 0,01–0,05 mm, Inspektionsgeschwindigkeit 10–30 m/min, Defekterkennungsrate ≥99,5 %, Falschrückweisungsrate ≤0,5 %, Kameraauflösung 5–12 MP, Beleuchtungswellenlänge 400–700 nm (sichtbares Licht; optional UV/IR), Betriebstemperatur 0–50 °C, relative Luftfeuchtigkeit 20–80 % RH (nicht kondensierend), Schutzart IP54–IP65 nach IEC 60529, Versorgungsspannung 24 V DC ±10 %, Leistungsaufnahme 100–300 W, Gewicht 50–150 kg und Abmessungen (L×B×H) 800×600×1500 mm. Materialien umfassen Industriekameras, LED-Beleuchtungsarrays, optische Linsen, Aluminiumlegierungsgehäuse und Edelstahl-Montagehalterungen. Dieser Verzeichniseintrag dient als Referenz; verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Das System arbeitet, indem es das Elektrodenmaterial mit kontrollierter Beleuchtung (typischerweise LED-Arrays) beleuchtet, Hochgeschwindigkeitsbilder mit Industriekameras aufnimmt, die Bilder durch Computer-Vision-Algorithmen verarbeitet, um Anomalien zu erkennen, und Alarme oder Maschineneinstellungen auslöst, wenn Defekte vordefinierte Toleranzschwellen überschreiten. Es integriert sich in das Steuerungssystem der Schlitzmaschine für synchronisierte Inspektion und Datenprotokollierung.

Hauptmaterialien

Industriekameras, LED-Beleuchtungsarrays, Optische Linsen, Aluminiumlegierungsgehäuse, Edelstahl-Montagewinkel

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Erkennungsauflösung	0.01–0.05 mm	Higher resolution for finer defects
Prüfgeschwindigkeit	10–30 m/min	Must match slitting line speed
Fehlererkennungsrate	≥99.5 %	For critical defects
Falschausscheiderate	≤0.5 %	Lower is better to reduce waste
Kameraauflösung	5–12 MP	Higher for finer defects
Beleuchtungswellenlänge	400–700 nm	Visible light; optional UV/IR
Betriebstemperatur	0–50 °C	Outside range may affect accuracy
Relative Luftfeuchtigkeit	20–80 %RH	nicht kondensierend
Schutzart	IP54–IP65	Staub- und WasserschutzIEC 60529
Versorgungsspannung	24 ±10% V DC	Stable power required
Leistungsaufnahme	100–300 W	Depends on lighting and processing
Gewicht	50–150 kg	Including camera and lighting
Abmessungen (L×B×H)	800×600×1500 mm	Customizable to fit slitting machine

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Industriekameramodul
Erfasst hochauflösende Bilder des Elektrodenmaterials bei hoher Geschwindigkeit
Material: Gehäuse aus Aluminium mit Glaslinse
LED-Beleuchtungssystem
Bietet gleichmäßige, gesteuerte Beleuchtung zur Hervorhebung von Oberflächenmerkmalen und Fehlern
Material: LED-Arrays mit Aluminiumkühlkörpern
Bildverarbeitungseinheit
Führt Bildverarbeitungsalgorithmen zur Analyse von Bildern und Erkennung von Fehlern aus
Material: Industriecomputer mit spezialisierten Prozessoren
Montagerahmen
Sichert Kameras und Beleuchtung relativ zum Elektrodenmaterialpfad
Material: Edelstahl mit verstellbaren Halterungen

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Nur Atmosphärendruck (nicht druckbeaufschlagtes System)
Weitere Spezifikationen:	Schlammkonzentration: 30-60 % Feststoffe nach Gewicht, Elektrodengeschwindigkeit: 10-100 m/min, Defekterkennungsauflösung: 50-200 μm
Betriebstemperatur:	0°C bis +50°C

Montage- und Anwendungskompatibilität

Lithium-Ionen-Batterieelektrodenschlamm (NMC-, LFP-, LCO-Formulierungen)Kupfer- und AluminiumfoliensubstrateTrockenelektrodenbeschichtungen (Inspektion nach dem Trocknen)

Nicht geeignet: Hochvibrationsumgebungen (>5 g RMS) oder Bereiche mit übermäßigen luftgetragenen Partikeln

Auslegungsdaten

Maximale Elektrodenbahnbreite (mm)
Erforderliche Defekterkennungsempfindlichkeit (μm)
Produktionsliniengeschwindigkeit (m/min)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

400-700 nm Wellenlänge, 0,5-5 m/s Bahngeschwindigkeit, 10-100 μm Auflösung

Belastungs- und Ausfallgrenzen

Lichtintensität unter 100 Lux in der Sensorebene, Bildkontrastverhältnis unter 1,5:1, Pixel-Signal-Rausch-Verhältnis unter 20 dB

Rayleigh-Streuung durch luftgetragene Partikel, die die Beleuchtung abschwächt, Fresnel-Beugung an Schneidkanten, die die Kantenerkennungsgenauigkeit reduziert, Degradation der Photodioden-Quanteneffizienz bei Wellenlängen über 650 nm

Fertigungskontext

Sichtprüfungssystem wird innerhalb von Elektrogeräteherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Linsenverschmutzung

Ursache: Akkumulation von Staub, Ölnebel oder Ablagerungen auf optischen Oberflächen, die die Bildqualität verschlechtert und Fehlmessungen aufgrund unzureichender Umgebungsabdichtung oder ungenügender Reinigungsprotokolle verursacht.

LED-Lichtquellen-Degradation

Ursache: Allmählicher Verlust der Beleuchtungsintensität oder Farbverschiebung über die Zeit durch thermische Belastung, Spannungsschwankungen oder Überschreitung der Betriebslebensdauer, was zu inkonsistenter Beleuchtung und Inspektionsfehlern führt.

Wartungsindikatoren

Zunehmende Häufigkeit von Fehlauswürfen oder übersehenen Defekten in den Inspektionsergebnissen
Sichtbares Flackern, Abdunkeln oder Farbveränderungen in der Systembeleuchtung während des Betriebs

Technische Hinweise

Implementieren Sie einen vorbeugenden Reinigungsplan für Linsen und Beleuchtungskomponenten mit zugelassenen, nicht abrasiven Materialien und halten Sie Überdruck oder Gehäuse aufrecht, um das Eindringen von Verunreinigungen zu reduzieren.
Installieren Sie stabile, geregelte Stromversorgungen für Beleuchtungselemente, überwachen Sie die Lichtintensität mit kalibrierten Sensoren und ersetzen Sie LEDs proaktiv basierend auf protokollierter Laufzeit, anstatt auf einen Ausfall zu warten.

Konformität und Fertigungsnormen

Referenznormen

DIN EN IEC 62443-4-1:2018 - Sicherheit für industrielle Automatisierungs- und SteuerungssystemeCE-Kennzeichnung - Konformität mit EU-Richtlinien (z.B. Maschinenrichtlinie 2006/42/EG)

Fertigungsgenauigkeit

Messgenauigkeit: +/-0,01 mm
Wiederholgenauigkeit: 0,005 mm

Qualitätsprüfung

Kalibrierungsverifizierungstest mit zertifizierten Referenzstandards
Leistungsvalidierungstest unter variierenden Lichtbedingungen

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

LED-Array-Lumenabfall übersteigt 30 % über 10.000 Stunden → Unzureichende Beleuchtung, die falsch negative Defekterkennung verursacht → Integrieren Sie eine photometrische Rückkopplungsschleife mit redundanten LED-Bänken, die eine 150 % Designmarge aufrechterhalten

Thermisches Rauschen des CMOS-Sensors übersteigt 8 Elektronen RMS bei 45 °C Umgebungstemperatur → Reduziertes Signal-Rausch-Verhältnis, das falsche Defektindikationen verursacht → Implementieren Sie Peltier-Kühlung, die den Sensor bei 25 ± 2 °C hält, mit NIST-rückführbarer Kalibrierung

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.
