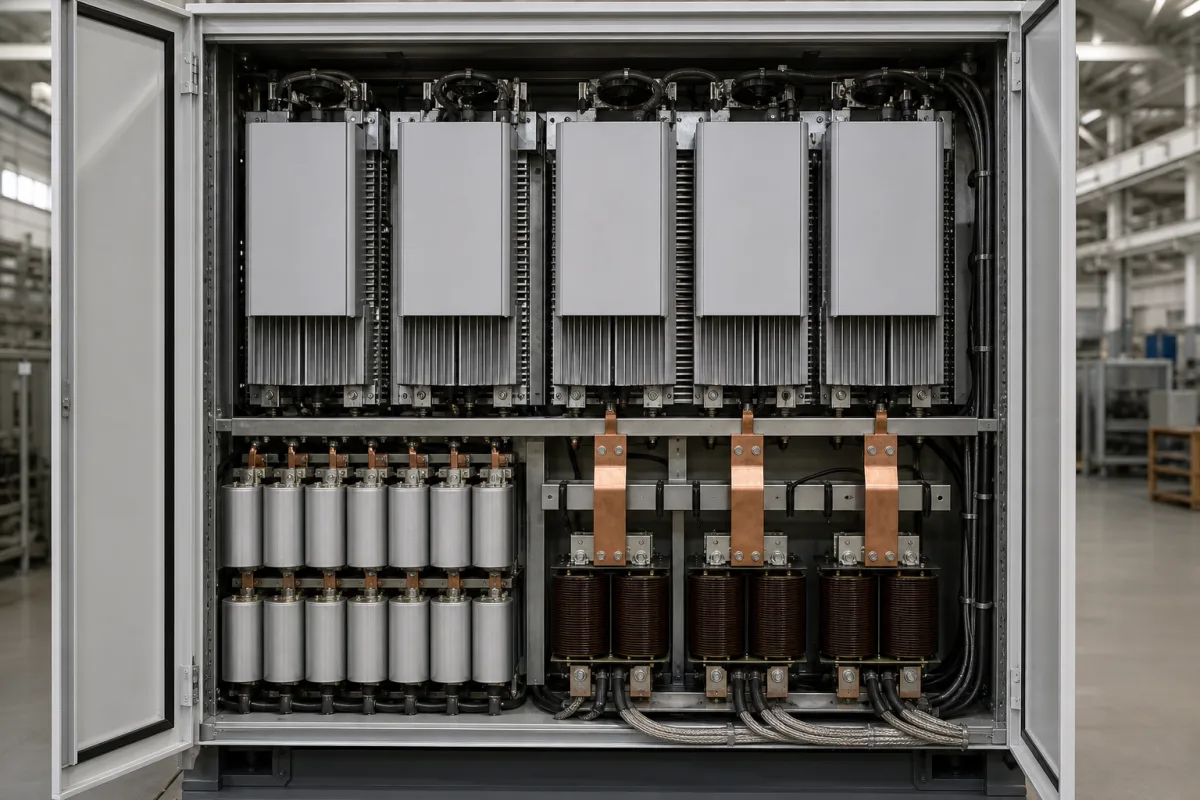

Wechselrichter

Ein Wechselrichter ist eine Komponente in Motorantriebssystemen und Stromumwandlungsanwendungen. Er wandelt Gleichstrom (DC) von einer Stromquelle, wie einer Batteriebank oder einer Photovoltaikanlage, in Wechselstrom (AC) mit einstellbarer Frequenz und Spannung um. Dies ermöglicht eine präzise Steuerung von Motordrehzahl, Drehmoment und Richtung in industriellen Prozessen. Der Wechselrichter ist Teil eines größeren Systems und muss basierend auf den Lastanforderungen und den Eigenschaften der Eingangsquelle ausgewählt werden. Typische Parameter umfassen eine Nennleistung von 1 bis 500 kW, eine Eingangsspannung von 200 bis 1000 V DC und eine Ausgangsspannung von 220/380 V AC (ein- oder dreiphasig) bei 50/60 Hz, unter Bezugnahme auf IEC 60038. Der Wirkungsgrad liegt zwischen 95% und 98% bei Nennlast gemäß IEC 61683, und die Gesamtharmonische Verzerrung (THD) beträgt weniger als 3% gemäß IEC 61000-3-2. Die Betriebstemperatur beträgt -20°C bis 50°C mit Leistungsreduzierung über 40°C, die Lagertemperatur -40°C bis 70°C und die relative Luftfeuchtigkeit 0% bis 95% ohne Kondensation, gemäß IEC 60068-2-Serie. Die Schutzart reicht von IP20 bis IP65 (IEC 60529), und die Kühlmethoden umfassen Zwangsbelüftung (AF) oder natürliche Konvektion (AN) gemäß IEC 60034-6. Das Gewicht reicht von 5 bis 200 kg, und die Abmessungen variieren von 300×500×200 mm bis 800×1200×400 mm. Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Der Wechselrichter arbeitet mit Leistungshalbleiterbauelementen in Brückenschaltung, um eine pulsweitenmodulierte (PWM) Wellenform zu erzeugen. Vor der Beschaffung müssen modellspezifische Parameter, Normenkonformität und Installationsanforderungen mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden.

Der Wechselrichter verwendet Leistungshalbleiterbauelemente, typischerweise IGBTs oder MOSFETs, in einer Brückenschaltung. Diese Schalter schalten den Gleichstromeingang schnell ein und aus, wodurch eine pulsweitenmodulierte (PWM) Wellenform entsteht. Durch Variation der Schaltfrequenz und des Tastverhältnisses erzeugt der Wechselrichter eine Ausgabe, die einer sinusförmigen AC-Wellenform mit der gewünschten Frequenz und Spannung nahekommt. Die Steuerelektronik passt das PWM-Muster basierend auf Rückmeldungen vom Motor oder der Last an, was eine präzise Drehzahl- und Drehmomentsteuerung ermöglicht. Die Ausgabe wird gefiltert, um Oberschwingungen zu reduzieren und einen niedrigen THD zu erreichen. Der Wechselrichter umfasst auch Schutzfunktionen wie Überstrom, Überspannung und thermische Abschaltung, die für den sicheren Betrieb entscheidend sind.
