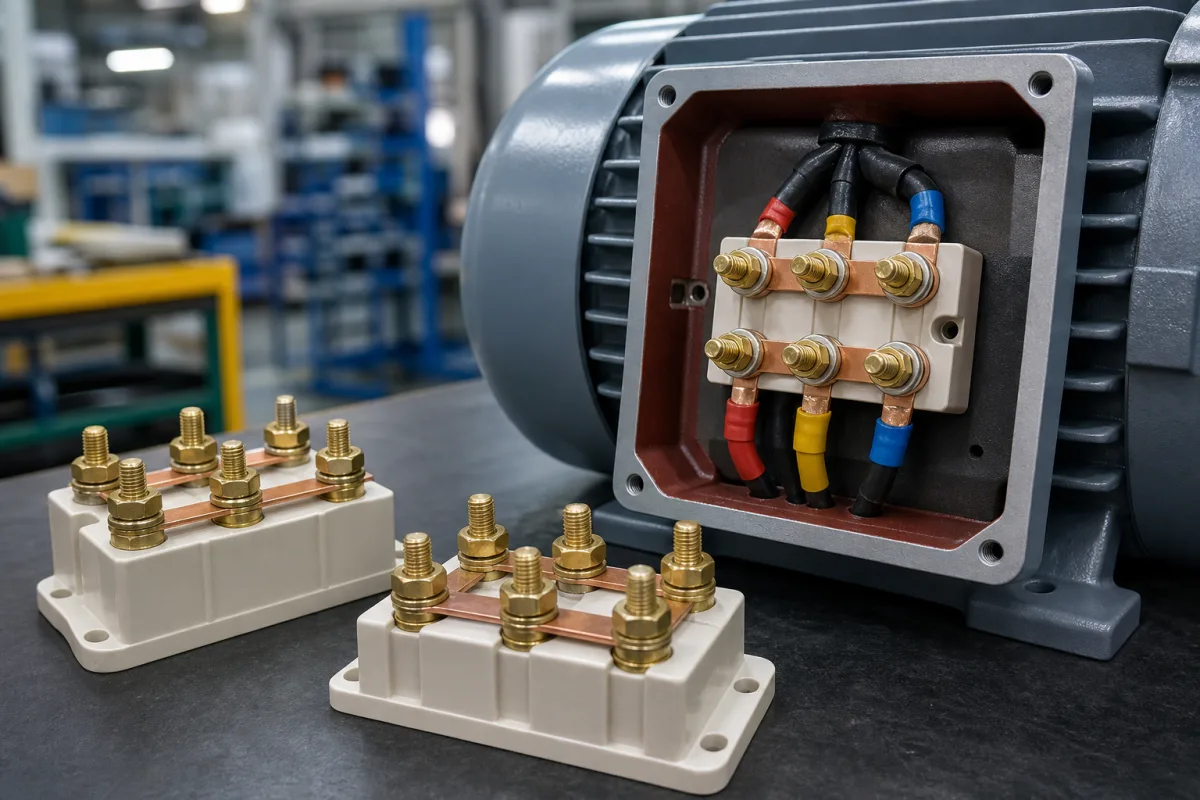

Motor-Klemmenblock

Ein Motor-Klemmenblock ist eine standardisierte elektrische Komponente, die sichere, isolierte Verbindungspunkte für Motorwicklungsleitungen bietet. Er dient als Schnittstelle zwischen den internen Motorspulen und externen Stromkabeln, gewährleistet zuverlässigen elektrischen Kontakt und verhindert Kurzschlüsse. Diese Komponenten sind in Industriemotoren für Wartungszugänglichkeit und sichere Installation unerlässlich. Sie werden in verschiedenen Ausführungen hergestellt, um unterschiedlichen Motorgrößen und Spannungsanforderungen gerecht zu werden. Typische Modelle haben drei Pole, Nennströme von 10 bis 630 A und Nennspannungen bis 690 V gemäß IEC 60947-7-1. Leiterquerschnitte von 0,5 bis 300 mm² werden aufgenommen, mit Schutzarten von IP20 bis IP54 nach IEC 60529. Empfohlene Anzugsdrehmomente liegen zwischen 0,5 und 12 N·m, der Isolationswiderstand beträgt mindestens 1000 MΩ bei 500 V DC. Die Spannungsfestigkeit hält 2,5 kV für eine Minute gemäß IEC 60947-1 stand. Die Betriebstemperatur reicht von -40 bis +85 °C, mit Spitzen bis 120 °C. Gehäuse sind typischerweise flammhemmendes PA66 (UL 94 V-0), Kontakte sind Messing vernickelt, und Edelstahl-Hardware wird verwendet. Das Gewicht variiert von 0,02 bis 2,5 kg je nach Größe und Polzahl. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten vor der Installation.

Der Klemmenblock bietet isolierte Schraubklemmen, die Motorwicklungsleitungen mechanisch sichern und elektrisch mit externen Stromleitern verbinden. Der Schraubmechanismus übt Klemmkraft auf den Leiter aus und gewährleistet einen niedrigen Übergangswiderstand. Das isolierende Gehäuse verhindert versehentliche Kurzschlüsse und schützt vor Eindringen. Das richtige Drehmoment ist entscheidend, um Überhitzung oder Beschädigung zu vermeiden.
