Technische Definition

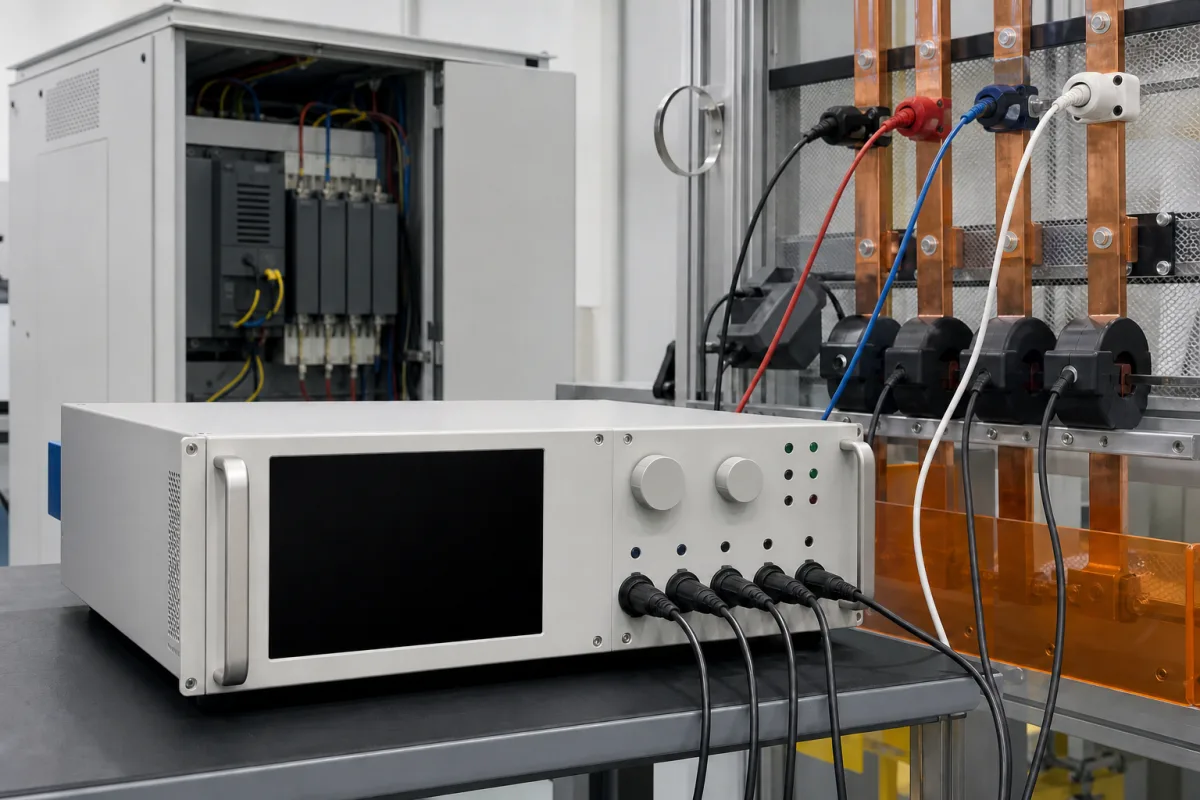

Als kritische Komponente der elektrischen Prüfstation bietet der Leistungsanalysator umfassende Mess- und Analysefähigkeiten für elektrische Leistung. Er überwacht und analysiert AC/DC-Leistungsparameter in Echtzeit und ermöglicht Qualitätskontrolle, Effizienzprüfung und Konformitätsprüfung für elektrische Geräte und Systeme während Fertigungs- und Prüfprozessen. Das Gerät ist für industrielle Umgebungen ausgelegt, mit einem Betriebstemperaturbereich von 0–50 °C und Lagerung von -20–70 °C sowie einer Luftfeuchtigkeit von 10–90 % rF (nicht kondensierend). Die Schutzart beträgt IP54–IP65, geeignet für staubige und feuchte Bedingungen. Das Gerät misst Spannung von 0,1–1000 V und Strom von 0,001–20 A (direkter Eingang; externe Stromwandler für höhere Ströme), mit einer Genauigkeit von ±0,1 % für Spannung und Strom gemäß IEC 62053-22. Die Genauigkeit des Leistungsfaktors beträgt ±0,005, entscheidend für Effizienzmessungen. Die Oberschwingungsanalyse umfasst die Ordnungen 1–50 gemäß IEC 61000-4-7. Die Abtastrate beträgt 1–2 MS/s, die Bandbreite DC–1 MHz, geeignet für Oberschwingungs- und Schaltanalyse. Die Stromversorgung ist universell mit 100–240 V AC. Das Gerät wiegt 3–5 kg und ist für den Feldeinsatz tragbar. Materialien umfassen elektronische Bauteile, Leiterplatte, Kunststoffgehäuse und Metallsteckverbinder. Das Instrument referenziert Normen wie IEC 61000-4-30 für Messmethoden, IEC 61000-4-7 für Oberschwingungen, IEC 62053-22 für Genauigkeit, IEC 60068-2-1/-2 für Temperatur, IEC 60068-2-78 für Feuchtigkeit und IEC 60529 für Schutzart. Bitte beachten Sie, dass diese Normen als Referenz für Beschaffung und Verifizierung dienen, nicht als Nachweis der Zertifizierung oder Konformität. Verifizieren Sie modellspezifische Werte und Normen immer mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Der Leistungsanalysator arbeitet, indem er gleichzeitig Spannungs- und Stromsignale aus dem zu prüfenden Stromkreis abtastet. Er verwendet hochpräzise Analog-Digital-Wandler, um diese Signale zu digitalisieren, und wendet dann digitale Signalverarbeitungsalgorithmen an, um verschiedene Leistungsparameter zu berechnen, einschließlich Wirkleistung, Blindleistung, Scheinleistung, Leistungsfaktor, Oberschwingungen und Energieverbrauch über die Zeit. Das Gerät unterstützt eine Abtastrate von 1–2 MS/s und eine Bandbreite von DC–1 MHz, was eine genaue Erfassung von Transienten und Oberschwingungen bis zur 50. Ordnung ermöglicht. Die Messbereiche umfassen Spannung von 0,1–1000 V und Strom von 0,001–20 A, mit externen Stromwandlern für höhere Ströme. Die Genauigkeit der Spannungs- und Strommessung beträgt ±0,1 %, die Genauigkeit des Leistungsfaktors ±0,005. Das Instrument ist für Echtzeitüberwachung und -analyse ausgelegt und liefert Daten für Qualitätskontrolle und Effizienzprüfung in Fertigungs- und Prüfprozessen.
