Technische Definition

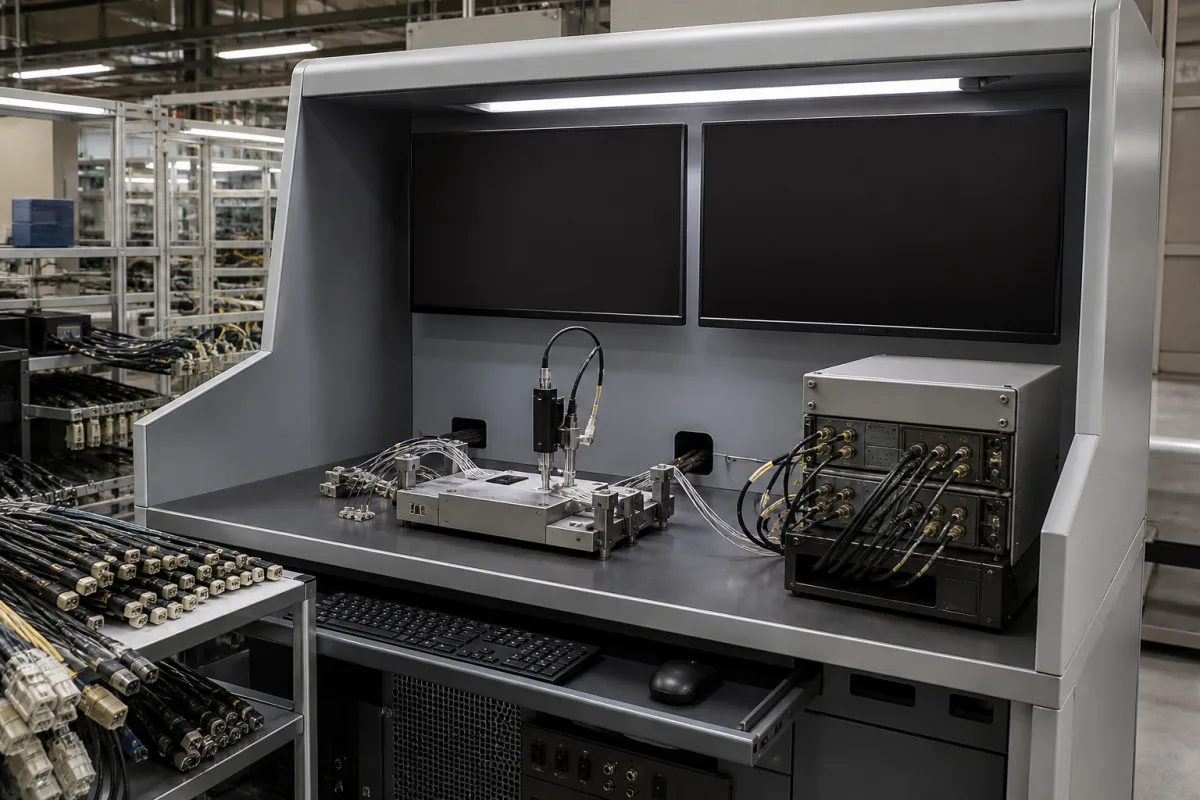

Die Elektrische Prüfstation ist eine kritische Komponente des automatisierten Montagesystems für LED-Leuchten und verantwortlich für die Überprüfung der elektrischen Integrität und Leistung montierter LED-Beleuchtungskörper. Sie führt umfassende Tests durch, einschließlich Isolationswiderstand, Spannungsfestigkeit, Schutzleiterdurchgang, Leistungsaufnahme und funktionelle Lichtausgangsprüfung, um sicherzustellen, dass Produkte Sicherheitsstandards und Qualitätsspezifikationen erfüllen, bevor sie zur Verpackung gelangen. Die Station ist für die Integration in automatisierte Produktionslinien ausgelegt, mit einem Edelstahlrahmen und industriellen elektrischen Kontakten. Sie verwendet Isolierpolymere und Kupferleitungen, um einen zuverlässigen und sicheren Betrieb zu gewährleisten. Die Station arbeitet unter bestimmten Umgebungsbedingungen, einschließlich einer Umgebungstemperatur von 5–40 °C und nicht kondensierender Luftfeuchtigkeit von 20–80 % relative Luftfeuchtigkeit. Sie benötigt eine einphasige Stromversorgung von 220–240 V AC (50/60 Hz) und für pneumatische Vorrichtungen einen Luftversorgungsdruck von 0,5–0,8 MPa. Das Maschinengewicht beträgt je nach Konfiguration 500–800 kg, mit einem ungefähren Platzbedarf von 2000×1500×1800 mm (L×B×H), anpassbar an spezifische Anforderungen. Die Prüfparameter der Station sind programmierbar, mit Prüfdauern von 1–5 Sekunden und einer Genauigkeit von ±1 % vom Messwert für Spannung und Strom. Sie führt Spannungsfestigkeitstests bei 500–1500 V AC und Isolationswiderstandstests bei 500–1500 V DC durch, mit einem Mindestisolationswiderstand von 100 MΩ bei 500 V DC. Der Schutzleiterdurchgangswiderstand muss ≤0,1 Ω betragen, und der Ableitstrom bei Nennspannung beträgt ≤0,5 mA. Diese Tests beziehen sich auf IEC 60598-1, und die Schutzart der Station ist IP54–IP65 gemäß IEC 60529. Alle Testergebnisse werden im Manufacturing Execution System (MES) für die Rückverfolgbarkeit protokolliert. Die Station ist eine Komponente, kein eigenständiges Produkt, und ihre spezifische Konfiguration und Leistung müssen mit dem rechtlichen Hersteller oder Lieferanten für die beabsichtigte Anwendung verifiziert werden.
Funktionsprinzip
Die Station verwendet automatisierte Testausrüstung (ATE) mit programmierbaren Testsequenzen. Vorrichtungen werden auf Testkontakten positioniert, und das System legt kontrollierte Spannungen und Ströme an, während es Antworten misst. Testergebnisse werden mit vordefinierten Pass/Fail-Kriterien verglichen, und Daten werden im Manufacturing Execution System (MES) für die Rückverfolgbarkeit protokolliert. Die Station führt elektrische Sicherheitstests wie Spannungsfestigkeit, Isolationswiderstand, Schutzleiterdurchgang und Ableitstrom sowie Funktionstests einschließlich Leistungsaufnahme und Lichtausgangsprüfung durch. Die Testparameter sind programmierbar, um unterschiedlichen Produktspezifikationen gerecht zu werden. Die Station ist für die Integration in eine automatisierte Montagelinie ausgelegt, mit Schnittstellen für Strom, Druckluft und Datenkommunikation. Sie arbeitet unter bestimmten Umgebungsbedingungen und erfordert ordnungsgemäße Wartung, um genaue und zuverlässige Tests zu gewährleisten.
