Technische Definition

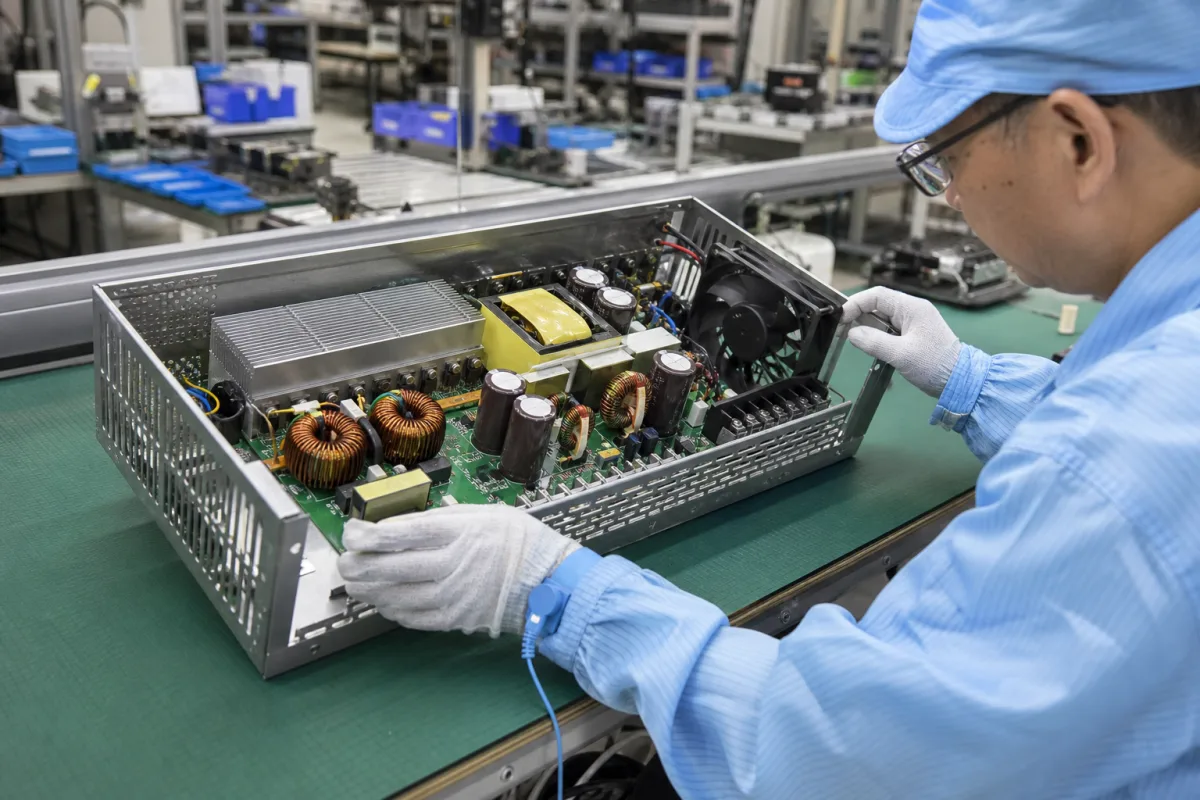

Die Stromversorgung ist eine kritische Komponente in einem PLC-Steuerungssystem, die stabile, geregelte Gleichspannung für den PLC-Prozessor, I/O-Module, Kommunikationsmodule und andere Systemkomponenten bereitstellt. Sie gewährleistet einen zuverlässigen Betrieb, indem sie eingehende Wechselspannung (typischerweise 120 VAC oder 240 VAC) in Niederspannungs-Gleichspannung (üblicherweise 24 VDC) umwandelt und gleichzeitig vor Spannungsschwankungen, Überspannungen und elektrischem Rauschen schützt. Dieser Verzeichniseintrag deckt eine generische industrielle Stromversorgung ab, die in der Herstellung elektrischer Ausrüstung als Teil von PLC-Steuerungssystemen verwendet wird. Das Gerät ist für einen weiten Eingangsspannungsbereich von 85–264 V AC ausgelegt, was es für den weltweiten Einsatz geeignet macht, und liefert eine geregelte Ausgangsspannung von 24 V DC mit einer Toleranz von ±10%. Der Ausgangsstrom reicht von 5 bis 20 A, entsprechend einer Ausgangsleistung von 120 bis 480 W, abhängig von der Last. Der Wirkungsgrad liegt typischerweise zwischen 85% und 92%, was die Wärmeentwicklung reduziert. Die Netzregelung beträgt ±1% und die Lastregelung ±2%, wodurch eine stabile Ausgabe unter wechselnden Bedingungen gewährleistet wird. Restwelligkeit und Rauschen werden bei oder unter 50 mV Spitze-Spitze gehalten, was für empfindliche Elektronik entscheidend ist. Der Betriebstemperaturbereich beträgt -20°C bis 70°C mit Leistungsreduzierung über 50°C, und die Lagertemperatur liegt bei -40°C bis 85°C. Die relative Luftfeuchtigkeit beträgt 5–95% ohne Kondensation. Die Schutzarten reichen von IP20 für Innenräume bis IP65 für raue Umgebungen. Die Isolationsspannung zwischen Eingang und Ausgang beträgt 3000 V AC, und die mittlere Betriebsdauer zwischen Ausfällen (MTBF) beträgt 100.000 Stunden bei 25°C und Volllast. Die Stromversorgung verfügt über Schutzfunktionen wie Überstrom-, Überspannungs- und Kurzschlussschutz. Sie besteht aus elektronischen Bauteilen (Transistoren, Kondensatoren, Widerständen), einer Leiterplatte, einem Metallgehäuse und einem Kühlkörper. Alle aufgeführten Parameter sind Referenzbereiche, die mit dem Hersteller für spezifische Modelle und Anwendungen verifiziert werden müssen. Die Einhaltung von Normen wie IEC 61000-4-11, IEC 62301, IEC 60068-2-1/2, IEC 60068-2-78, IEC 60529, IEC 60950-1 und IEC 61709 sollte mit dem Lieferanten bestätigt werden.
Funktionsprinzip
Die Stromversorgung funktioniert, indem sie zuerst den Wechselstromeingang in Gleichstrom gleichrichtet und dann die Spannung durch Schalt- oder Linearregelungsschaltungen filtert und regelt. Sie hält eine konstante Ausgangsspannung trotz Schwankungen der Eingangsspannung oder des Laststroms aufrecht und integriert oft Schutzfunktionen wie Überstrom-, Überspannungs- und Kurzschlussschutz. Der Schaltregler verwendet typischerweise einen Hochfrequenztransformator und Halbleiterschalter, um einen hohen Wirkungsgrad zu erreichen, während Linearregler geringeres Rauschen, aber höhere Wärmeableitung bieten. Der Ausgang wird kontinuierlich überwacht und angepasst, um innerhalb der spezifizierten Toleranzen zu bleiben.
