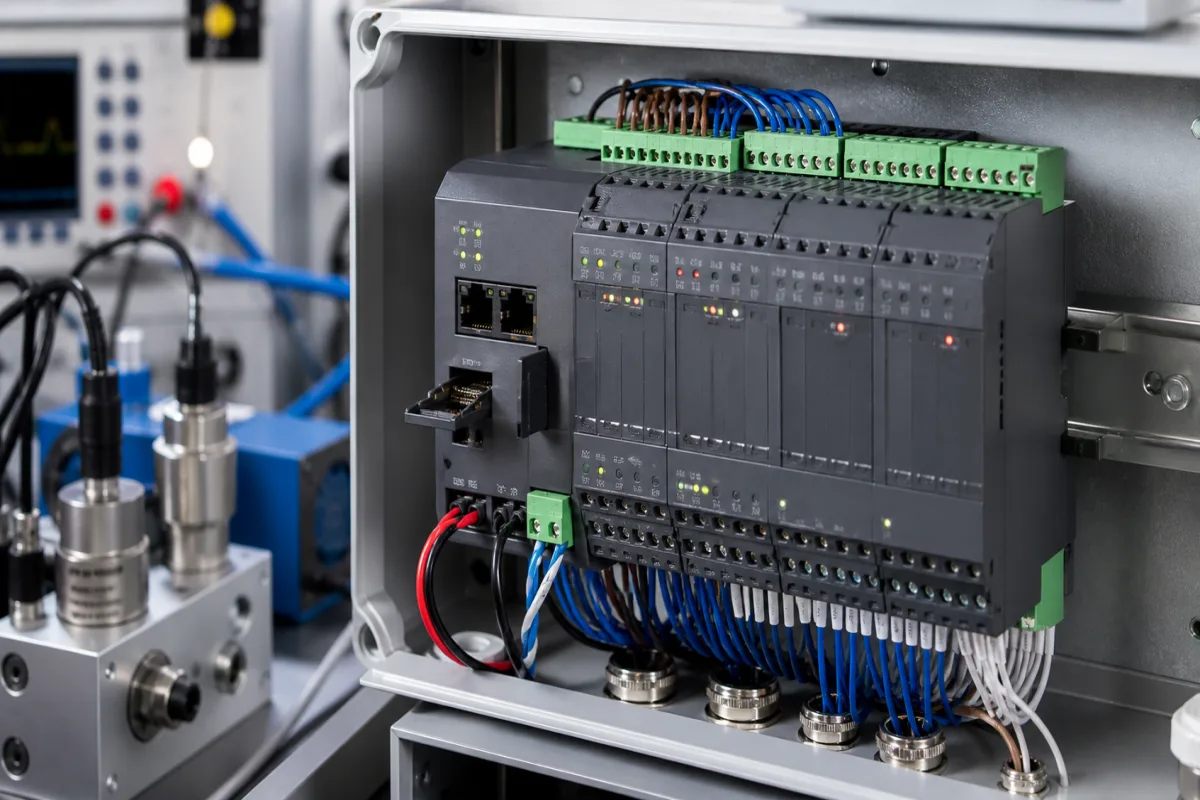

PLC-Steuerungssystem

Produktspezifikationen

Technische Details und Fertigungskontext für PLC-Steuerungssystem

Technische Definition

Das PLC-Steuerungssystem ist ein digitales industrielles Computersteuerungssystem, das für die Echtzeitsteuerung und Automatisierung von Maschinen und Prozessen innerhalb eines industriellen Systems entwickelt wurde. Es fungiert als zentrales Nervensystem, überwacht kontinuierlich Sensoreingänge von verschiedenen Geräten, führt programmierte Logiksequenzen aus und sendet Befehlssignale an Aktuatoren, Ventile, Motoren und andere Ausgabegeräte, um optimale Betriebsparameter, Sicherheitsverriegelungen und die Koordination komplexer industrieller Arbeitsabläufe zu gewährleisten.

Physikalisch besteht das System aus einem robusten Industriegehäuse mit einer zentralen Verarbeitungseinheit (CPU), Eingangs-/Ausgangsmodulen (I/O), Netzteil und Kommunikationsschnittstellen. Die CPU scannt Eingangsmodule, um den Status angeschlossener Sensoren (z. B. Endschalter, Temperatursensoren) zu lesen. Anschließend führt sie die im Speicher gespeicherte benutzerprogrammierte Logik aus, führt Berechnungen und logische Operationen durch. Basierend auf dem Programmergebnis schreibt die CPU Daten an Ausgangsmodule, die elektrische Signale (z. B. 24 V DC, 120 V AC) senden, um angeschlossene Feldgeräte wie Schütze, Magnetventile und Anzeigelampen zu aktivieren oder zu deaktivieren und so die physische Maschinerie zu steuern.

Wichtige Parameter umfassen eine Nennversorgungsspannung von 24 V DC ±10 % (gemäß IEC 61131-2), Leistungsaufnahme von 15–60 W, digitale Ein- und Ausgänge von jeweils 16–64 Kanälen, analoge Eingangsauflösung von 12–16 Bit, Programmscanzeit von 0,1–10 ms/K Befehle, Betriebstemperaturbereich von -40 bis 85 °C, relative Luftfeuchtigkeit von 5–95 % nicht kondensierend, Schutzart von IP20 bis IP65, Speicherkapazität von 256–4096 KB, Kommunikationsschnittstellen von 1–4 Ports (Ethernet, RS-232, RS-485, Profibus usw.) und Gewicht von 0,5–5 kg. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden.

Normen wie IEC 61131-2, IEC 61131-3, IEC 60529 und IEC 61158 sind als Beschaffungsreferenzen aufgeführt. Bestätigen Sie vor der Auswahl immer modellspezifische Werte und Konformität mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Das PLC-Steuerungssystem arbeitet über ein robustes Industriegehäuse mit CPU, I/O-Modulen, Netzteil und Kommunikationsschnittstellen. Die CPU scannt Eingangsmodule, um Sensorstatus zu lesen, führt benutzerprogrammierte Logik aus und schreibt Daten an Ausgangsmodule. Ausgangsmodule senden elektrische Signale, um Feldgeräte zu aktivieren oder zu deaktivieren und so Maschinen zu steuern. Der Scanzyklus wiederholt sich kontinuierlich und ermöglicht Echtzeitsteuerung.

Hauptmaterialien

Elektronische Bauteile (ICs, Widerstände, Kondensatoren), Leiterplatten, Industriegeeignetes Kunststoff-/Stahlgehäuse

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennversorgungsspannung	24 ±10% V DC	Outside this range, the CPU may reset or outputs may drop.IEC 61131-2
Leistungsaufnahme	15–60 W	Depends on number of I/O modules and load.
Digitaleingänge	16–64 Kanäle	Typical range for modular PLC; expandable via racks.IEC 61131-2
Digitalausgänge	16–64 Kanäle	Relay or transistor type; current per channel limited.IEC 61131-2
Auflösung analoger Eingänge	12–16 bit	Higher resolution improves measurement accuracy.IEC 61131-2
Programmzykluszeit	0.1–10 ms/K Anweisungen	Faster scan for high-speed processes; slower for complex logic.IEC 61131-3
Betriebstemperatur	-40–85 °C	Outside this range, components may fail or drift.IEC 61131-2
Relative Luftfeuchtigkeit	5–95 % RH	Non-condensing; condensation can cause short circuits.IEC 61131-2
Schutzart	IP20–IP65	IP20 for cabinet mount; IP65 for standalone field units.IEC 60529
Speicherkapazität	256–4096 KB	Sufficient for program and data; expandable via SD card.
Kommunikationsschnittstelle	1–4 Ports	Ethernet, RS-232, RS-485, Profibus, etc.IEC 61158
Gewicht	0.5–5 kg	Depends on number of modules and power supply.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Zentraleinheit (CPU)
Führt das Steuerprogramm aus, verwaltet den Speicher, bearbeitet Kommunikationen und koordiniert alle Systemaktivitäten.
Material: Halbleiterchips (Mikroprozessor, Speicher) auf einer Leiterplatte.
Eingangsmodul
Empfängt und konditioniert elektrische Signale von Feldsensoren (z.B. Schalter, Messumformer) und wandelt sie in digitale Daten für die CPU um.
Material: Elektronische Bauteile (Optokoppler, Analog-Digital-Wandler) auf einer Leiterplatte.
Ausgangsmodul
Empfängt digitale Befehle von der CPU und wandelt sie in elektrische Signale (z.B. Relaisschaltungen, Spannungspegel) um, um Aktoren, Ventile und Anzeigen im Feld zu versorgen.
Material: Elektronische Bauteile (Relais, Transistoren, Digital-Analog-Wandler) auf einer Leiterplatte.
Netzteil
Wandelt die eingehende Netzspannung in die geregelten Gleichspannungen um, die von der CPU und den E/A-Modulen benötigt werden.
Material: Transformatoren, Gleichrichter, Kondensatoren und Spannungsregler auf einer Leiterplatte.
Kommunikationsschnittstelle
Verbindet die Steuerung mit Netzwerken und anderen Geräten.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	N/A (elektronisches Steuerungssystem)
Durchflussrate:	N/A (elektronisches Steuerungssystem)
Betriebstemperatur:	0°C bis 60°C (Betrieb), -20°C bis 70°C (Lagerung)

Montage- und Anwendungskompatibilität

Saubere industrielle LuftumgebungenProzesssteuerungsschränke mit ausreichender BelüftungTrockene Fertigungseinrichtungen

Nicht geeignet: Hochfeuchte, korrosive oder explosionsgefährdete Atmosphären ohne geeignete Gehäuse

Auslegungsdaten

Anzahl benötigter E/A-Punkte (digital/analog)
Anforderungen an die Verarbeitungsgeschwindigkeit (Abtastzeit)
Kommunikationsprotokoll-Anforderungen (Ethernet/IP, Profibus, Modbus usw.)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

24-240 VDC, 85-264 VAC, 0-60°C Umgebungstemperatur, 5-95 % relative Luftfeuchtigkeit nicht kondensierend

Belastungs- und Ausfallgrenzen

Spannung: <20 VDC oder >260 VDC länger als 100 ms, Temperatur: >70°C Umgebungstemperatur länger als 30 Minuten, Luftfeuchtigkeit: >95 % r.F. mit vorhandener Kondensation

Halbleitersperrschichtdurchbruch bei >260 VDC aufgrund einer Durchschlagsfestigkeit von >3×10⁶ V/m, Thermisches Durchgehen in Leistungstransistoren bei >70°C aufgrund eines negativen Temperaturkoeffizienten, Elektrolytkondensator-Elektrolytverdampfung bei >95 % r.F. mit Kondensation, die interne Kurzschlüsse verursacht

Fertigungskontext

PLC-Steuerungssystem wird innerhalb von Elektrogeräteherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Kommunikationsausfall

Ursache: Netzstörungen, beschädigte Kabel oder falsche IP-Konfiguration, die den Datenaustausch zwischen SPS und Feldgeräten unterbrechen.

E/A-Modulausfall

Ursache: Elektrische Überspannungen, Überhitzung oder Feuchtigkeitseintritt, die Eingabe-/Ausgabemodule beschädigen und zum Verlust der Sensor-/Aktorsteuerung führen.

Wartungsindikatoren

Fehleranzeigelampen (z.B. rote LED) oder Fehlercodes an der SPS-Einheit
Nicht reagierendes oder unregelmäßiges Verhalten angeschlossener Maschinen (z.B. Motoren, die zufällig starten/stoppen)

Technische Hinweise

Implementieren Sie regelmäßige Firmware-Updates und Netzwerkdiagnosen, um Kommunikationsprobleme und Cybersicherheitslücken zu verhindern.
Installieren Sie Überspannungsschutzgeräte und halten Sie geeignete Umgebungskontrollen (Temperatur, Luftfeuchtigkeit) ein, um elektronische Komponenten vor elektrischer und thermischer Belastung zu schützen.

Konformität und Fertigungsnormen

Referenznormen

ISO 13849-1: Sicherheit von Maschinen - Sicherheitsbezogene Teile von SteuerungssystemenIEC 61131-3: Speicherprogrammierbare Steuerungen - ProgrammiersprachenUL 508: Industrielle Steuerungsgeräte

Fertigungsgenauigkeit

Gehäuse-Schutzart: Mindestens IP65 für Schutz gegen Staub/Wassereintritt
Anschlussdrehmoment-Spezifikationen: +/-0,1 Nm für elektrische Verbindungen

Qualitätsprüfung

Funktionale Sicherheitsprüfung: Verifizierung der Performance des Sicherheitsintegritätsniveaus (SIL)
Elektromagnetische Verträglichkeit (EMV)-Prüfung: Immunität gegen Störungen in der industriellen Umgebung

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Gegen-EMK von induktiven Lasten über 400 V während der Relaisabschaltung → Ausgangstransistor-Lawinendurchbruch mit Kollektor-Emitter-Spannung über 60 V → Snubberschaltungen mit 100-Ω-Widerständen und 0,1-μF-Kondensatoren über alle induktiven Lasten, TVS-Dioden mit 48-V-Clamping-Spannung an Ausgabemodulen

Elektromagnetische Störungen von Frequenzumrichtern über 150 V/m Feldstärke bei 10-100 MHz → Programmspeicherkorruption durch Single-Event-Upset in SRAM-Zellen bei >100 MeV-cm²/mg LET → Abgeschirmtes Gehäuse mit 40 dB Dämpfung bei 100 MHz, Ferritperlen an allen E/A-Kabeln, Optische Isolation mit 5000 Vrms Isolationsspannung an digitalen Eingängen

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von PLC-Steuerungssystem

6 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Huayi Electric Co., Ltd.

Wenzhou · CN

Fertigt außerdem: Power Transformer、Circuit Breaker、Protection Relay und 9 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “PLC Control System”
Quellseite ansehen ↗ heag.cn · geprüft am 2026-08-22

Profil ansehen Anfrage senden

JOCHAMP

Rui'an · CN

Gegründet 2005

CEISO9001SGS

Fertigt außerdem: Cartoning Machine、Vertical Form Fill Seal (VFFS) Machine、Blister Packaging Machine und 9 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Quellseite ansehen ↗ jochamp.com · geprüft am 2026-08-18

Profil ansehen Anfrage senden

ENCO FRP Tank

· CN

Fertigt außerdem: Plate Heat Exchanger、PLC Controller、Heat Exchanger und 5 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “PLC Control System read more”
Quellseite ansehen ↗ encocn.com · geprüft am 2026-08-26

Profil ansehen Anfrage senden

Hayawin

Dongguan · CN

Fertigt außerdem: Automated Surface-Mount Technology Assembly Line、Labeling Machine、Reflow Soldering Oven und 5 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “PLC Control System”
Quellseite ansehen ↗ hayawin.com · geprüft am 2026-09-04

Profil ansehen Anfrage senden

Qidong Di Jie Industrial Complete Equipment Co., Ltd.

· CN

Fertigt außerdem: Control System、Hoist System、Sortation System und 1 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “PLC control system”
Quellseite ansehen ↗ dijieindustry.com · geprüft am 2026-09-17

Profil ansehen Anfrage senden

Suzhou Polytime Machinery Co., Ltd.

Suzhou · CN

Fertigt außerdem: Powder Feeder、Hopper Dryer

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Siemens PLC control system”
Quellseite ansehen ↗ polytimetech.com · geprüft am 2026-09-04

Profil ansehen Anfrage senden

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür PLC-Steuerungssystem

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die typische Versorgungsspannung für ein PLC-Steuerungssystem?

Die Nennversorgungsspannung beträgt 24 V DC ±10 % gemäß IEC 61131-2. Überprüfen Sie immer die genaue Anforderung für Ihr spezifisches Modell.

Wie viele digitale I/O-Kanäle kann eine PLC haben?

Digitale Eingänge und Ausgänge reichen typischerweise von 16 bis 64 Kanälen, abhängig von der Anzahl der I/O-Module und der Konfiguration. Bestätigen Sie dies mit dem Hersteller.

Welche Kommunikationsschnittstellen sind verfügbar?

Häufige Schnittstellen umfassen Ethernet, RS-232, RS-485 und Profibus, mit 1 bis 4 Ports. Die spezifischen Optionen hängen vom Modell ab.

Was ist der Betriebstemperaturbereich?

Der Betriebstemperaturbereich beträgt -40 bis 85 °C gemäß IEC 61131-2. Stellen Sie sicher, dass die Umgebung innerhalb dieses Bereichs bleibt, um Komponentenausfälle zu vermeiden.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
