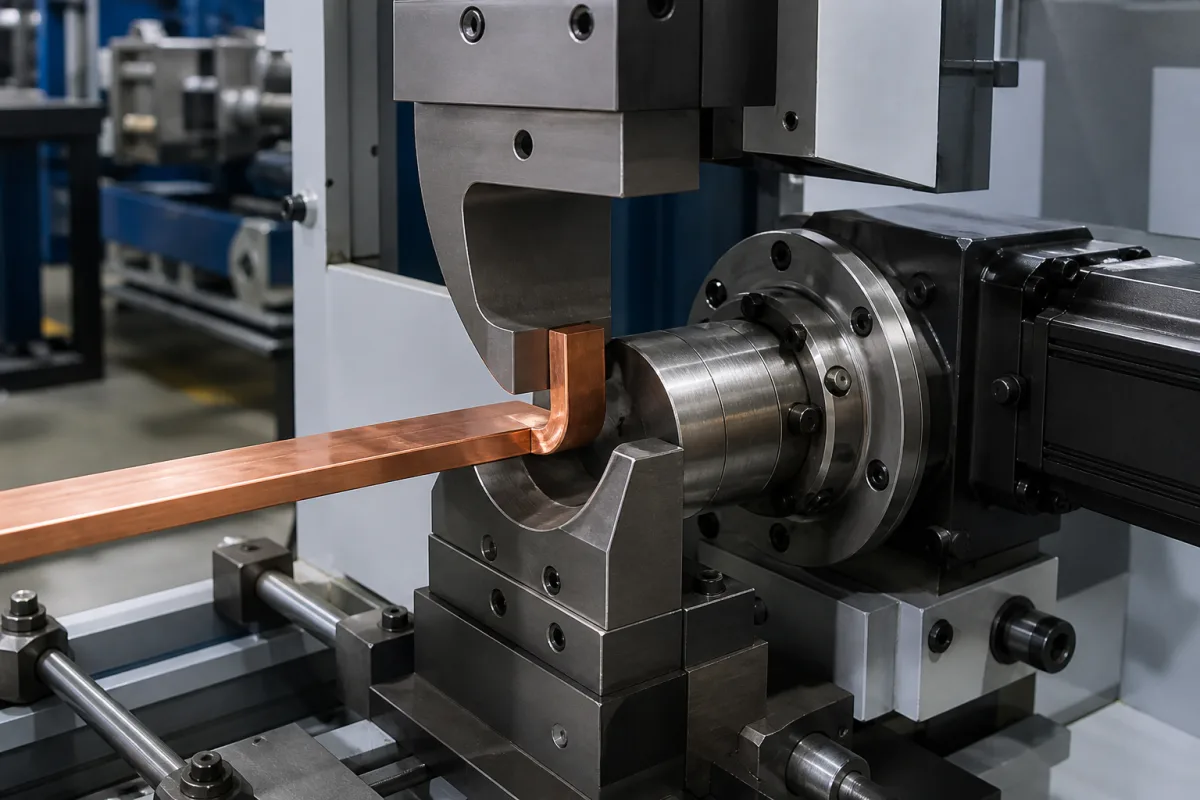

Servo-Biegeeinheit

Die Servo-Biegeeinheit ist eine kritische Komponente des Schienenbearbeitungsmoduls und verantwortlich für das präzise Biegen von Kupfer- oder Aluminium-Stromschienen auf bestimmte Winkel, die für elektrische Verteilungssysteme erforderlich sind. Sie integriert Servomotorsteuerung mit mechanischem Werkzeug, um präzise, wiederholbare Biegungen zu erreichen, während die Materialintegrität und elektrische Leitfähigkeit erhalten bleiben. Die Einheit ist für die Integration in automatisierte Schienenbearbeitungslinien ausgelegt und arbeitet unter Aufsicht einer Systemsteuerung. Sie ist in verschiedenen Konfigurationen erhältlich, um unterschiedliche Schienengrößen und Biegeanforderungen zu erfüllen, mit einer Biegekraft von 100 bis 600 kN, einem Biegewinkelbereich von 0 bis 180 Grad und einer Winkelgenauigkeit von ±0,1 Grad. Die maximale Schienenbreite beträgt 120 bis 200 mm und die maximale Dicke 10 bis 16 mm, abhängig vom Werkzeug. Die Servomotorleistung reicht von 5,5 bis 15 kW, und die Einheit arbeitet mit einer Drehstromversorgung von 380 bis 480 V AC (IEC 60038). Die Zykluszeit pro Biegung beträgt 3 bis 8 Sekunden, abhängig vom Winkel. Der Betriebstemperaturbereich liegt bei -5 bis 45 Grad Celsius, und die Schutzart ist IP54 (IEC 60529). Das Maschinengewicht liegt zwischen 1500 und 3500 kg, was die Installationsanforderungen beeinflusst. Die Einheit ist aus hochfestem Stahl gefertigt, um Langlebigkeit zu gewährleisten. Sie eignet sich für die Verarbeitung von Kupfer- und Aluminium-Stromschienen. Für spezifische Anwendungen ist es wichtig, modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Parameter Referenzbereiche sind, die für das tatsächliche Modell und die Anwendung bestätigt werden müssen.
