Technische Definition

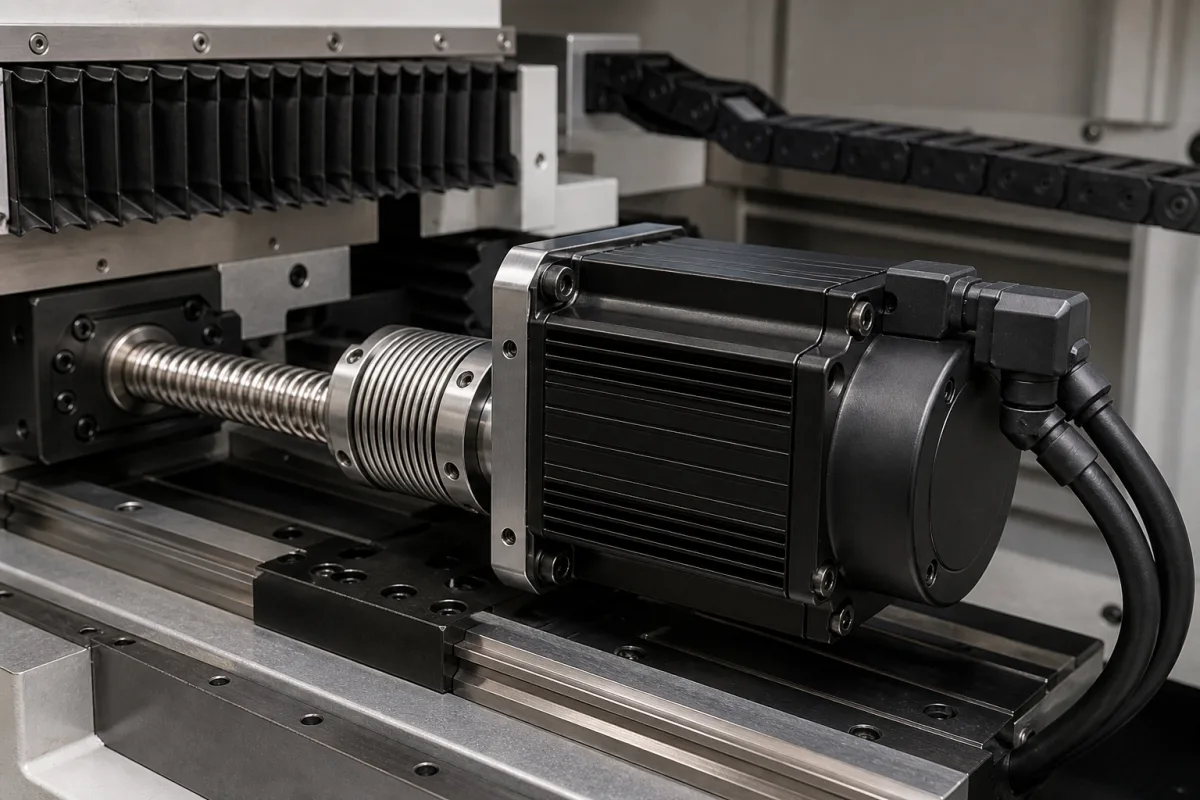

Ein Servomotor ist eine Schlüsselkomponente in CNC-Bewegungssystemen, die elektrische Signale in präzise mechanische Bewegung umwandelt. Er arbeitet als Teil eines geschlossenen Regelkreises, der kontinuierlich Position, Geschwindigkeit und Drehmoment überwacht, um genaue Positionierung und gleichmäßige Bewegungsprofile zu erreichen, die für CNC-Bearbeitungsvorgänge erforderlich sind. Der Motor besteht typischerweise aus Elektroband, Kupferwicklungen, Permanentmagneten (Neodym oder Samarium-Kobalt) und einem Aluminium- oder Stahlgehäuse. Er ist in einem Bereich von Nennleistungen von 0,05 bis 15 kW, Nenndrehmomenten von 0,16 bis 48 N·m und Nenndrehzahlen von 1000 bis 3000 U/min erhältlich. Die Positioniergenauigkeit beträgt ±0,01 mm und die Wiederholbarkeit ±0,005 mm, was für die Präzision der CNC-Bearbeitung entscheidend ist. Die Nennspannung beträgt 200–480 V AC gemäß IEC 60038, und der Nennstrom liegt zwischen 1,5 und 40 A. Die Isolierstoffklasse F (IEC 60085) erlaubt eine maximale Wicklungstemperatur von 155 °C. Die Schutzarten reichen von IP54 bis IP65 (IEC 60529), geeignet für staubige oder feuchte Umgebungen. Der Umgebungstemperaturbereich liegt bei -20 bis 40 °C; außerhalb dieses Bereichs kann eine Leistungsreduzierung erforderlich sein. Die Vibrationsstufe Klasse A gemäß ISO 20816-1 ist für Präzisionsanwendungen vorgesehen. Das Gewicht liegt zwischen 2 und 120 kg und beeinflusst Maschinenkonstruktion und Handhabung. Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten bestätigt werden. Die Auswahl des Servomotors basiert auf den Anforderungen an Lastdrehmoment und Drehzahl, wobei das Nenndrehmoment das Lastdrehmoment mit Sicherheitsmarge überschreiten muss. Höhere Drehzahlen reduzieren das Drehmoment, daher muss die Drehzahl zur Anwendung passen. Strom und Spannung des Motors müssen zu Antrieb und Versorgung passen. Isolierstoffklasse und Schutzart müssen für die Betriebsumgebung geeignet sein. Regelmäßige Wartung und Überwachung von Wicklungstemperatur, Vibration und Rückmeldesignalen sind unerlässlich, um Ausfälle zu vermeiden. Häufige Fehlerbilder sind Überhitzung, Lagerschäden, Encoderfehler und Isolationsdurchschlag. Verifizierungsfragen umfassen die Prüfung der Nennparameter des Motors gegen die Anforderungen der Anwendung, die Bestätigung der Einhaltung relevanter Normen und die Sicherstellung korrekter Installation und Kühlung.
Funktionsprinzip
Der Servomotor arbeitet mit einem geschlossenen Regelkreis, bei dem eine Steuerung Befehlssignale an den Motorantrieb sendet, der den Motor mit Strom versorgt. Positions- und Geschwindigkeitsrückmeldungen von Encodern oder Resolvern werden kontinuierlich mit den Befehlssignalen verglichen, und die Steuerung passt die Motorausgabe an, um Fehler zu minimieren und eine präzise Bewegungssteuerung zu gewährleisten. Der Rotor des Motors, ausgestattet mit Permanentmagneten, interagiert mit dem Magnetfeld des Stators, das durch Kupferwicklungen erzeugt wird. Der Antrieb moduliert den Strom, um Drehmoment und Drehzahl zu steuern. Die Rückkopplungsschleife ermöglicht hohe Genauigkeit und Wiederholbarkeit, was ihn für CNC-Bearbeitungsvorgänge geeignet macht, die präzise Positionierung und gleichmäßige Bewegungsprofile erfordern.
