Technische Definition

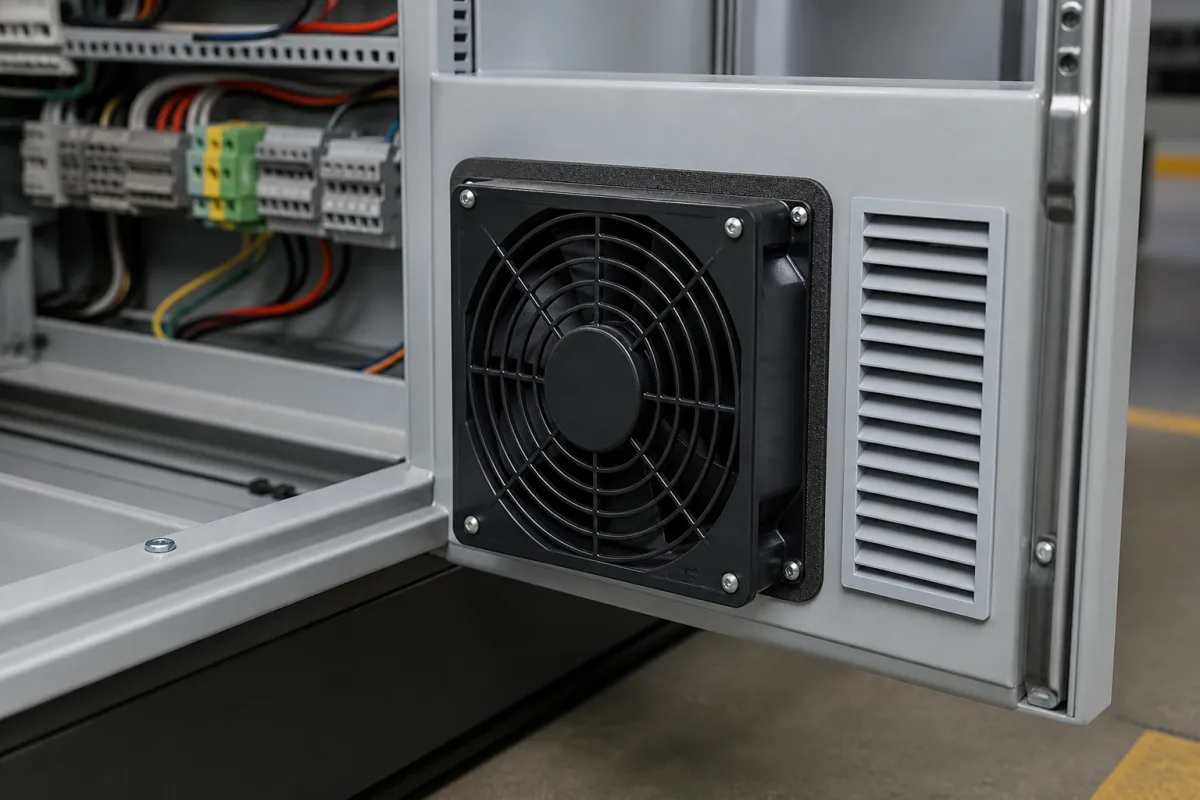

Ein Lüfter ist ein wesentliches Bauteil eines Schaltschranks, das aktiv Luft bewegt, um die Innentemperatur zu regulieren, Überhitzung empfindlicher elektronischer Komponenten zu verhindern und Staub oder Verunreinigungen zu entfernen. Er gewährleistet optimale Betriebsbedingungen für Steuerungssysteme durch Aufrechterhaltung eines ordnungsgemäßen Luftstroms und Wärmemanagements. Dieses Produkt ist ein Bauteil in der Herstellung elektrischer Ausrüstung, speziell für die Schaltschrankkühlung. Es ist mit Kunststoff- oder Aluminiumlegierungsgehäuse erhältlich. Typische Parameter umfassen Luftstrom von 50 bis 200 m³/h, statischen Druck von 20 bis 80 Pa, Drehzahl von 1500 bis 3000 U/min, Geräuschpegel von 30 bis 50 dB(A), Spannung von 24 V DC ±10%, Leistungsaufnahme von 5 bis 20 W, Betriebstemperatur von -20 bis 60 °C, Schutzart IP54 bis IP55, Kugellager, Lebensdauer von 40000 bis 60000 Stunden bei 40 °C Umgebungstemperatur, Gewicht von 0,5 bis 1,5 kg und Rahmengröße von 120×120×38 mm. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Normen wie ISO 5801, ISO 3744, IEC 60068-2-1 und IEC 60529 werden als Referenz für Beschaffung und Verifizierung genannt, nicht als Nachweis einer Zertifizierung. Der Lüfter wandelt elektrische Energie in mechanische Rotation der Lüfterflügel um und erzeugt so einen Luftstrom, der den Wärmeübergang fördert. Er wird in Schaltschränken verwendet, um stabile Betriebstemperaturen aufrechtzuerhalten. Bei der Auswahl eines Lüfters sind Schaltschrankgröße, erforderlicher Luftstrom, statischer Druck, Geräuschanforderungen und Umgebungsbedingungen zu berücksichtigen. Vor der Beschaffung sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren.
Funktionsprinzip
Der Lüfter wandelt elektrische Energie in mechanische Rotation der Lüfterflügel um und erzeugt so einen Luftstrom durch den Schaltschrank. Dieser Luftstrom fördert den Wärmeübergang von internen Komponenten an die Umgebung, verhindert Wärmestau und hält stabile Betriebstemperaturen aufrecht. Der Lüfter saugt kühlere Umgebungsluft an und führt wärmere Luft ab, oder er kann so montiert sein, dass er heiße Luft direkt ausstößt. Drehzahl, Flügeldesign und Gehäuseform bestimmen die Luftstrom- und Druckeigenschaften. Der Lüfter muss den Widerstand von Filtern und internen Hindernissen überwinden. Eine ordnungsgemäße Installation stellt sicher, dass Luftwege ungehindert sind und der Lüfter innerhalb seines spezifizierten Spannungs- und Temperaturbereichs arbeitet. Im Laufe der Zeit können Staubansammlungen oder Lagerverschleiß die Leistung verringern, daher ist regelmäßige Wartung erforderlich.
