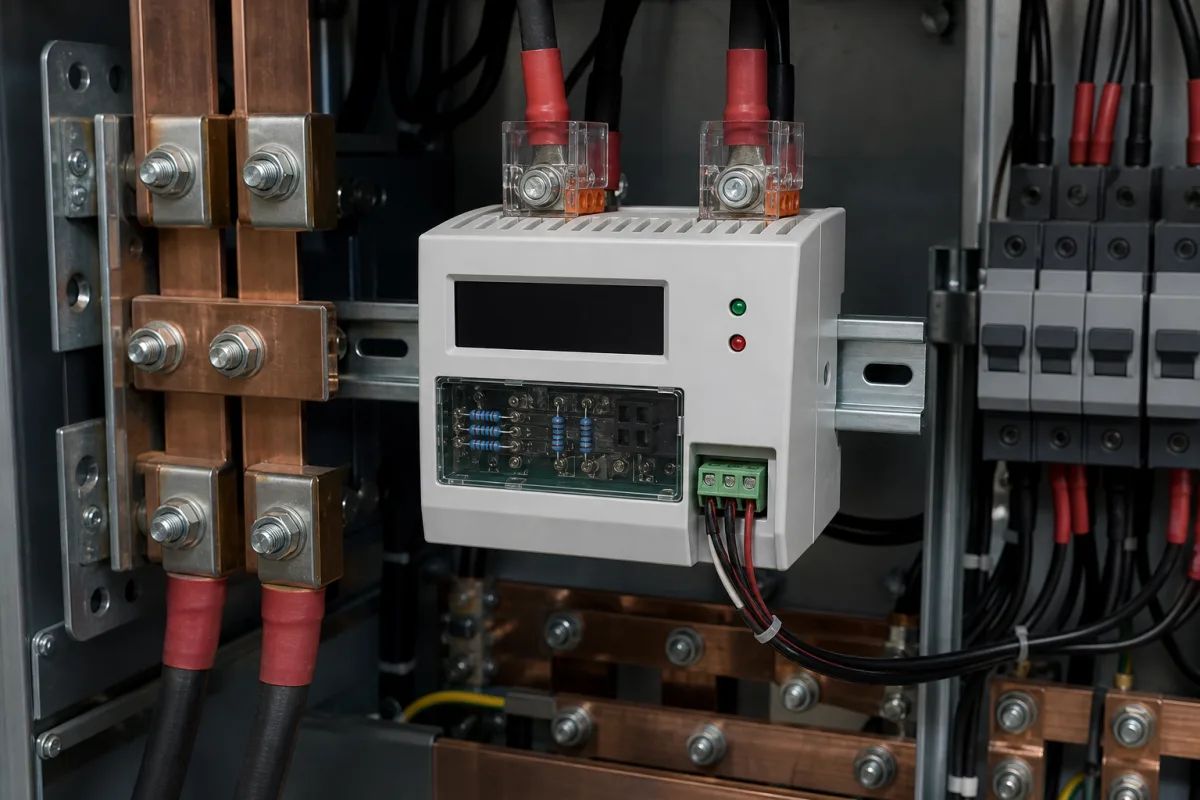

Technische Definition
Die Spannungsüberwachungsschaltung ist eine spezielle elektronische Komponente, die für die Integration in redundante Stromversorgungssysteme entwickelt wurde. Ihre Hauptfunktion besteht darin, kontinuierlich die Spannungspegel mehrerer Stromquellen zu messen und zu melden, um sicherzustellen, dass das System Schwankungen, Abweichungen von festgelegten Schwellwerten und potenzielle Ausfälle in Echtzeit erkennt. Durch die Bereitstellung genauer und zeitnaher Daten an das Steuerungssystem ermöglicht sie eine nahtlose Stromumschaltung und erhöht die Gesamtsystemzuverlässigkeit.
Diese Schaltung arbeitet, indem sie die Spannungspegel jeder Stromquelle mithilfe von Spannungsteilern, Komparatoren und Analog-Digital-Wandlern abtastet. Sie vergleicht diese Messwerte mit vordefinierten Referenzspannungen oder Schwellwerten. Wenn Spannungen außerhalb akzeptabler Bereiche fallen, löst die Schaltung Alarme oder Signale an die Leistungsmanagementsteuerung aus, die dann ein Failover auf Backup-Stromquellen einleitet, um Ausfallzeiten zu vermeiden.
Zu den wichtigsten Parametern gehören ein Eingangsspannungsbereich von 9–36 V DC, eine Überwachungsgenauigkeit von ±0,5 %, eine Ansprechzeit von ≤10 ms und ein Betriebstemperaturbereich von -40 bis 85 °C. Sie verbraucht einen Versorgungsstrom von ≤5 mA und bietet eine galvanische Trennung bis 1500 V DC für Sicherheit. Die Schutzart beträgt IP54–IP65 gemäß IEC 60529, und die Ausgangsschnittstelle ist ein analoges 0–10 V DC-Signal. Die kompakten Abmessungen betragen 50×25×10 mm, mit einem Gewicht von ≤20 g, was sie für die PCB-Montage in platzbeschränkten industriellen Anwendungen geeignet macht.
Dieser Verzeichniseintrag bietet Referenzwerte, die mit dem rechtlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden müssen. Die Schaltung ist für den Einsatz in redundanten Stromversorgungssystemen vorgesehen, in denen eine präzise Spannungsüberwachung entscheidend ist. Sie ist kein eigenständiges Netzteil, sondern eine Überwachungskomponente, die mit Steuerungssystemen verbunden ist. Bestätigen Sie vor dem Kauf immer modellspezifische Spezifikationen, Normenkonformität und Eignung für Ihre Umgebung.
Funktionsprinzip
Die Schaltung verwendet Spannungsteiler, um Eingangsspannungen von mehreren Stromquellen auf Pegel zu skalieren, die für Komparatoren und Analog-Digital-Wandler geeignet sind. Sie tastet diese Spannungen kontinuierlich ab und vergleicht sie mit Referenzschwellen. Wenn eine Spannung außerhalb akzeptabler Grenzen abweicht, erzeugt die Schaltung einen Alarm oder ein Signal an die Leistungsmanagementsteuerung, die dann ein Failover auf eine Backup-Quelle einleitet. Die Ansprechzeit beträgt ≤10 ms, was eine schnelle Fehlererkennung gewährleistet. Die Schaltung bietet außerdem eine galvanische Trennung bis 1500 V DC, um nachgeschaltete Elektronik zu schützen.
