Technische Definition

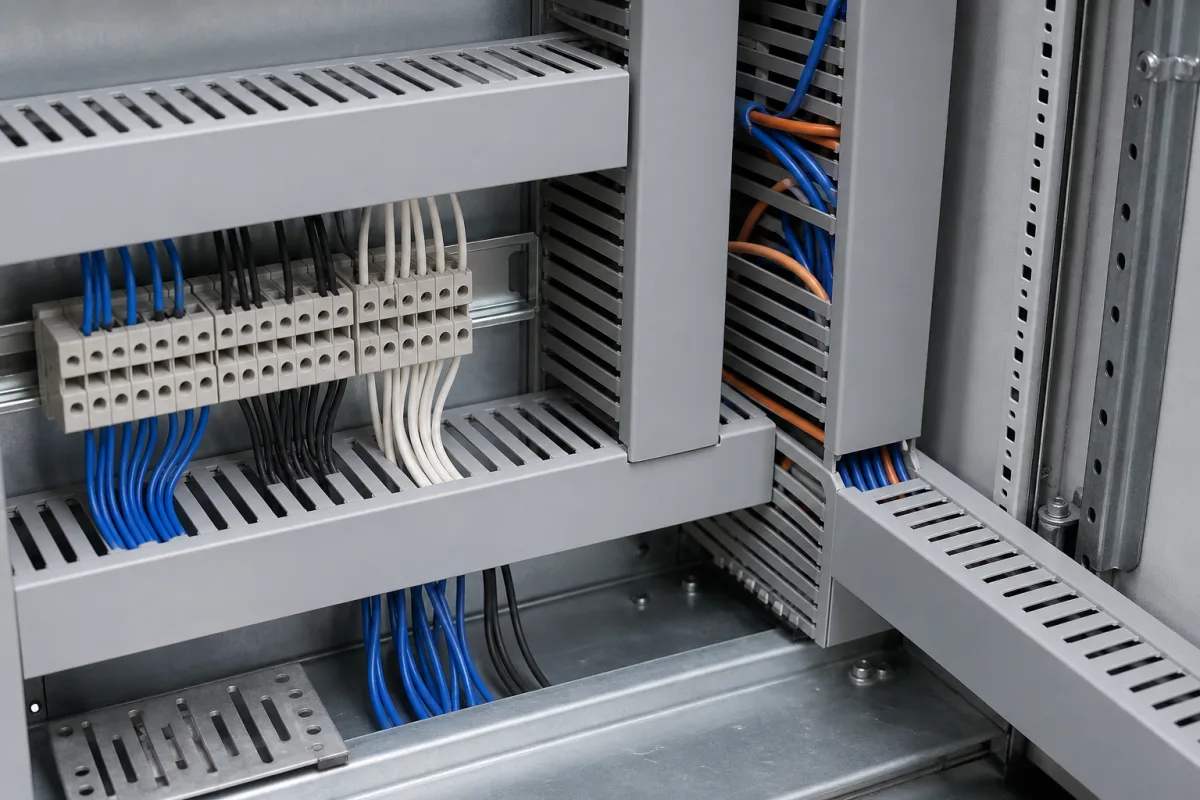

Ein Kabelkanal ist eine wesentliche Komponente in Schaltschränken, die eine strukturierte Führung für elektrische Leitungen bietet. Er dient dazu, mehrere Kabel und Drähte zu organisieren, Verwicklungen und Beschädigungen zu verhindern und Wartung sowie Fehlersuche zu erleichtern. Typischerweise entlang des Innenrahmens des Schranks montiert, gewährleistet er eine ordnungsgemäße Trennung von Strom- und Signalleitungen, um elektromagnetische Störungen zu minimieren und die Systemzuverlässigkeit zu erhalten. Der Kanal besteht aus einer Basis, die an der Schrankstruktur befestigt wird, und einem abnehmbaren Deckel, der einen einfachen Zugang zu den Drähten ermöglicht. Sein Design umfasst interne Trennstege oder Schlitze, um verschiedene Stromkreise zu trennen, während seine Materialeigenschaften Isolierung und Schutz gegen Abrieb, Hitze und Umwelteinflüsse bieten. Übliche Materialien sind PVC, Polyamid (Nylon) und Polycarbonat, die jeweils unterschiedliche mechanische und thermische Eigenschaften aufweisen. Wichtige Parameter bei der Auswahl eines Kabelkanals sind Querschnittsbreite (15–100 mm) und -höhe (15–80 mm), die das Fassungsvermögen des Kabelbündels bestimmen; Standardlänge (2000 mm) mit kundenspezifischen Längen; Wandstärke (1,5–3,0 mm) für mechanische Festigkeit; Betriebstemperaturbereich (-40 bis 85 °C); Entflammbarkeitsklasse (UL 94 V0, selbstverlöschend innerhalb von 10 s); Durchschlagsfestigkeit (≥4 kV/mm nach IEC 60243); Materialoptionen (PVC, halogenfrei erhältlich); Gewicht pro Meter (0,2–1,5 kg/m); und IP-Schutzart (IP54–IP65 nach IEC 60529) für Staub- und Wasserschutz. Diese Werte sind Referenzbereiche und müssen mit dem Hersteller für spezifische Modelle verifiziert werden. Korrekte Installation und Auswahl gewährleisten zuverlässiges Kabelmanagement, reduzieren Ausfallzeiten und erhöhen die Sicherheit in elektrischen Steuerungssystemen.
Funktionsprinzip
Kabelkanäle funktionieren, indem sie physische Aufnahme und Trennung für elektrische Leiter bieten. Die Basis wird am Schrankrahmen montiert, und die Drähte werden im Kanal verlegt. Interne Trennstege oder Schlitze ermöglichen die Trennung verschiedener Stromkreise und reduzieren elektromagnetische Störungen. Der abnehmbare Deckel schützt die Drähte vor Staub, mechanischer Beschädigung und versehentlichem Kontakt. Das Material des Kanals bietet elektrische Isolierung und Beständigkeit gegen Hitze und Abrieb. Die richtige Dimensionierung stellt ausreichend Platz für Kabelbündel sicher, und die IP-Schutzart gibt den Schutzgrad gegen Eindringen an. Regelmäßige Inspektion der Deckelintegrität und Kabelüberfüllung hilft, die Leistung zu erhalten.
