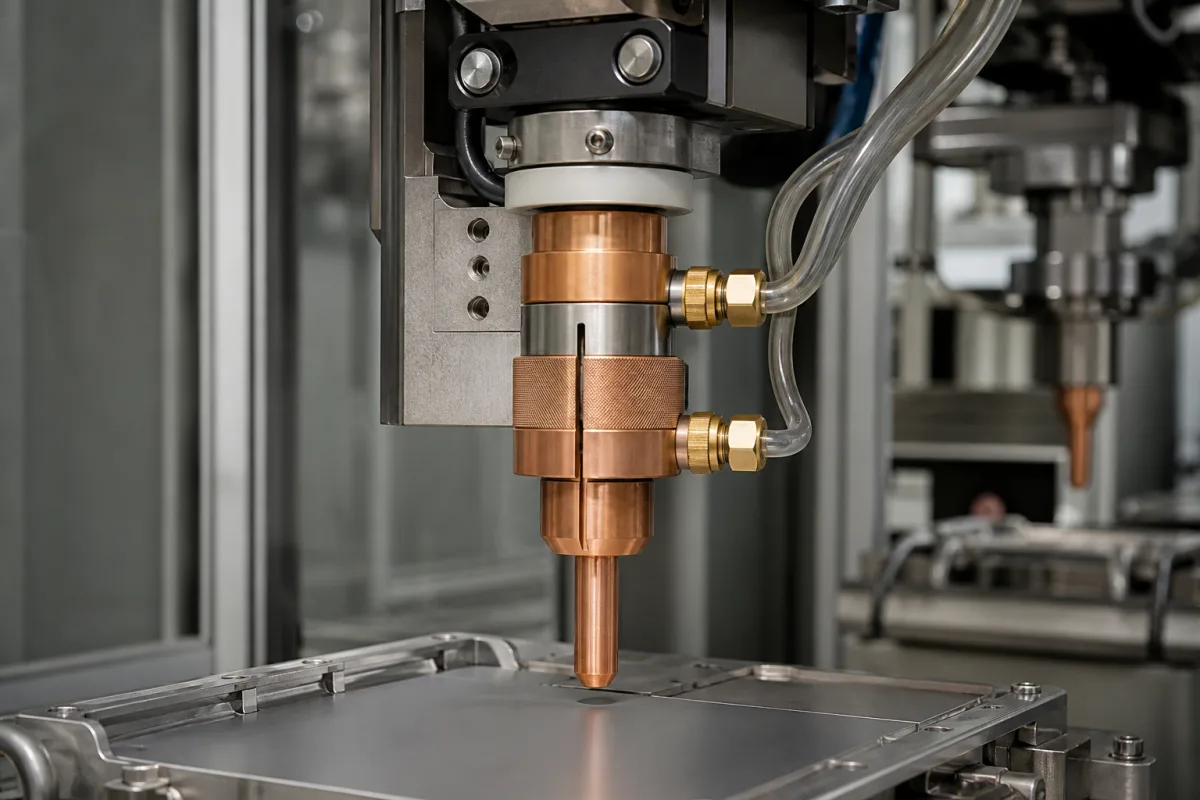

Elektrodenhalter

Der Elektrodenhalter ist eine kritische Komponente von Schweißköpfen, die die Schweißelektrode fest greift, einen ordnungsgemäßen elektrischen Kontakt und eine präzise Positionierung während des Schweißbetriebs gewährleistet. Er erleichtert den Elektrodenwechsel, hält eine gleichbleibende elektrische Leitfähigkeit aufrecht und bietet Wärmeisolierung, um den Schweißkopf vor Hitzeschäden zu schützen. Der Halter besteht aus Kupferlegierung, hitzebeständigem Stahl und Keramikisolierung und ist auf Langlebigkeit und Wärmemanagement ausgelegt. Er nimmt Elektrodendurchmesser von 1,6 bis 6,0 mm auf und unterstützt einen maximalen Strom von 500 A bei 60% Einschaltdauer. Der Kontaktwiderstand wird bei höchstens 0,5 mΩ gehalten, um die Wärmeentwicklung zu minimieren; die Isolationsspannung beträgt 1000 V gemäß IEC 60974-1. Der Betriebstemperaturbereich liegt zwischen -20 und 120 °C. Für Hochstromanwendungen ist der Halter wassergekühlt und erfordert eine Durchflussrate von 3–5 l/min bei einem Druck von 0,2–0,4 MPa. Das Gerät wiegt zwischen 0,8 und 1,2 kg, mit den Gesamtabmessungen 80×50×50 mm. Das Hauptmaterial ist CuCrZr (Kupfer-Chrom-Zirkonium) gemäß ASTM B187, mit einer vernickelten Oberfläche für Korrosionsbeständigkeit. Die Schutzart IP54 bietet Staub- und Spritzwasserschutz. Diese Komponente ist für die Herstellung von Metallprodukten bestimmt, wo präzise Elektrodenpositionierung und zuverlässiger elektrischer Kontakt unerlässlich sind. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten vor der Beschaffung oder Installation.

Der Halter verwendet mechanische Klemmmechanismen wie federbelastete Backen, schraubengezogene Spannzangen oder Nockenschlosssysteme, um die Elektrode zu sichern. Er leitet elektrischen Strom von der Schweißstromquelle durch die Elektrode und ermöglicht einen schnellen Austausch, wenn Elektroden verschleißen oder andere Typen benötigt werden. Die Klemmkraft gewährleistet einen niedrigen Kontaktwiderstand, und die Keramikisolierung bietet thermischen Schutz. Die Wasserkühlung entfernt die bei hohen Strömen erzeugte Wärme und sorgt für einen stabilen Betrieb.
