Technische Definition

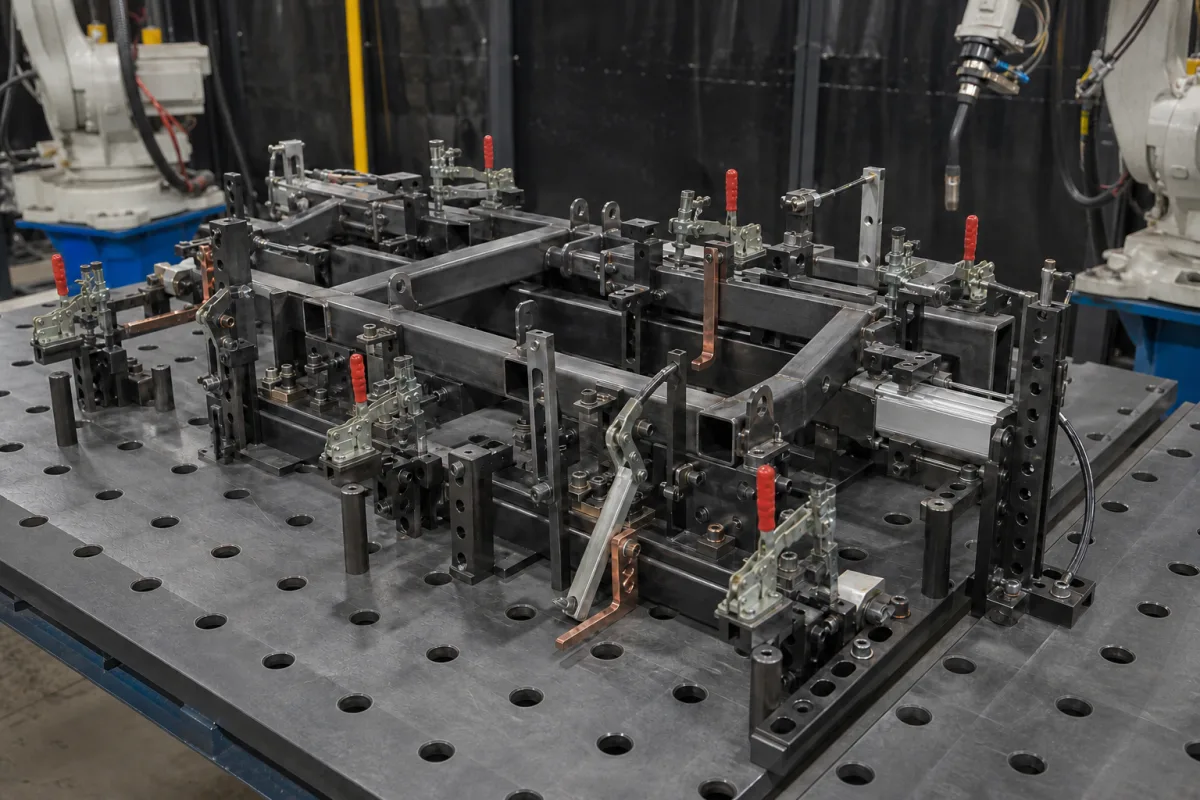

Eine Schweißvorrichtung oder Spannvorrichtung ist eine Präzisionskomponente in einer Rahmen-Schweißstation, die dazu dient, Metallrahmenteile während des Schweißprozesses sicher zu spannen, zu positionieren und zu stützen. Sie verhindert Verformungen, hält die Ausrichtung aufrecht und ermöglicht eine konsistente Produktion von Schweißbaugruppen, indem sie eine stabile Referenzgeometrie für den Schweißer oder den Schweißroboter bietet. Die Vorrichtung verwendet mechanische Spanner, Locator, Stifte und Stützen, um die Freiheitsgrade des Werkstücks einzuschränken. Durch das Fixieren der Komponenten an Bezugsflächen und in vordefinierten Ausrichtungen wird sichergestellt, dass alle Schweißverbindungen an den exakt vorgegebenen Positionen, Winkeln und Spalten hergestellt werden, was eine genaue und wiederholbare Montage ermöglicht. Typische Materialien sind Kohlenstoffstahl, Werkzeugstahl und Aluminiumlegierung. Zu den wichtigsten Parametern gehören Spannkraft (5–50 kN), Spannhub (10–100 mm), Positioniergenauigkeit (±0,05–±0,1 mm nach ISO 2768-m), Arbeitstemperaturbereich (-20 bis +80 °C), Betriebsdruck (0,4–0,8 MPa), Materialgüten (Q235, 45#, 40Cr nach GB/T 700, GB/T 699, GB/T 3077), Oberflächenbehandlung (Verzinkung oder Pulverbeschichtung nach ISO 2081, ISO 12944), Gewicht (50–500 kg), Grundplattenabmessungen (500×500 bis 2000×1000 mm), Einstellbereich (±5–±20 mm), Wiederholbarkeit (±0,02–±0,05 mm) und 100% Einschaltdauer. Diese Werte sind Referenzbereiche; verifizieren Sie modellspezifische Spezifikationen mit dem Hersteller oder Lieferanten. Die Vorrichtung ist für den Dauerbetrieb ausgelegt, aber eine Überschreitung des Arbeitstemperaturbereichs kann zu thermischer Ausdehnung und Genauigkeitsverlust führen. Eine regelmäßige Inspektion von Spannern, Locatoren und Verschleißteilen wird empfohlen. Stellen Sie immer sicher, dass die Vorrichtung die für Ihre Anwendung erforderlichen Normen erfüllt.
Funktionsprinzip
Die Vorrichtung verwendet mechanische Spanner, Locator, Stifte und Stützen, um die Freiheitsgrade des Werkstücks einzuschränken. Durch das Fixieren der Komponenten an Bezugsflächen und in vordefinierten Ausrichtungen wird sichergestellt, dass alle Schweißverbindungen an den exakt vorgegebenen Positionen, Winkeln und Spalten hergestellt werden, was eine genaue und wiederholbare Montage ermöglicht.
