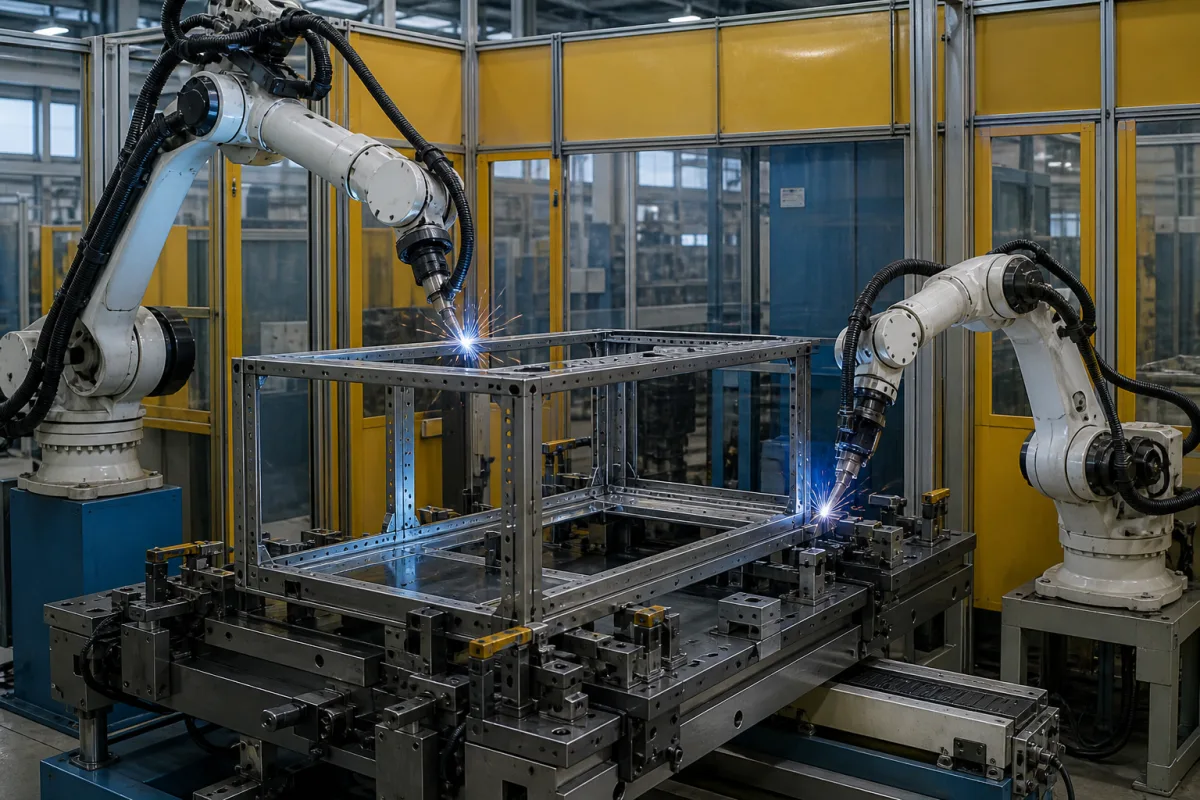

Rahmenschweißstation

Die Rahmenschweißstation ist eine kritische Komponente in der Montagelinie für Mittelspannungsschaltanlagen, die dem präzisen Verbinden von Metallstrukturteilen dient, um den starren Rahmen oder das Chassis der Schaltanlage zu bilden. Diese Station gewährleistet die Maßgenauigkeit und strukturelle Integrität, die erforderlich sind, um interne elektrische Komponenten wie Leistungsschalter, Sammelschienen und Isolationssysteme aufzunehmen und zu schützen. Die Station ist so ausgelegt, dass sie Standardrahmengrößen bis zu 2000×1200 mm (L×B) aufnimmt und Rahmgewichte von 1000 bis 2000 kg bewältigen kann. Sie bietet eine Positioniergenauigkeit von ±0,5 mm für die Wiederholbarkeit des Spannens, um eine konsistente Ausrichtung während des Schweißens zu gewährleisten. Der Schweißprozess verwendet typischerweise MIG- (Metall-Inertgas) oder MAG- (Metall-Aktivgas) Verfahren, mit einem Schweißstrombereich von 50–350 A und einer Einschaltdauer von 60% bei Nennstrom. Die Station arbeitet mit einer Drehstromversorgung von 380 V AC (±10%) bei 50/60 Hz, mit einer Nennleistung von 5–15 kVA für Schweißgeräte und Hilfseinrichtungen. Sie ist für einen Betriebstemperaturbereich von -10 bis 45 °C und eine relative Luftfeuchtigkeit von ≤90% (nicht kondensierend) ausgelegt. Die Schutzart beträgt IP54 gemäß IEC 60529 und bietet Schutz gegen Staub und Spritzwasser. Das RahmMaterial ist Baustahl der Güte Q235 gemäß GB/T 700, und die Tischoberflächenhärte beträgt 40–50 HRC für Verschleißfestigkeit. Das Nettogewicht der Station liegt zwischen 800 und 1200 kg. Typische Materialien umfassen Baustahlgüten wie S235JR oder S355JR und Schweißdraht wie ER70S-6. Alle Spezifikationen sind Referenzwerte; überprüfen Sie modellspezifische Details mit dem Hersteller oder Lieferanten. Modellspezifische Werte und anwendbare Normen sind vor der Beschaffung mit dem rechtlichen Hersteller oder Lieferanten zu prüfen.

Bediener oder automatisierte Systeme positionieren vorgeschnittene Stahlprofile (Träger, Platten, Winkel) in eine Schweißvorrichtung oder Spannvorrichtung. Die Station verwendet typischerweise MIG- (Metall-Inertgas) oder MAG- (Metall-Aktivgas) Schweißverfahren. Eine Schweißstromquelle erzeugt einen Lichtbogen zwischen einer abschmelzenden Drahtelektrode und dem Werkstück, wodurch die Metalle schmelzen und eine dauerhafte Verbindung bilden. Die Vorrichtung gewährleistet die Ausrichtung und minimiert thermische Verformung während des Schweißablaufs. Das Spannsystem der Station bietet eine wiederholbare Positionierung innerhalb von ±0,5 mm, und der Schweißstrom ist im Bereich von 50–350 A einstellbar, um unterschiedliche Materialstärken zu berücksichtigen. Die Einschaltdauer von 60% gibt den Anteil der Zeit an, in der das Schweißgerät bei Nennstrom betrieben werden kann, ohne zu überhitzen. Die Station ist darauf ausgelegt, die Maßgenauigkeit und strukturelle Integrität des Rahmens zu erhalten, was für die anschließende Montage elektrischer Komponenten wesentlich ist.
