Technische Definition

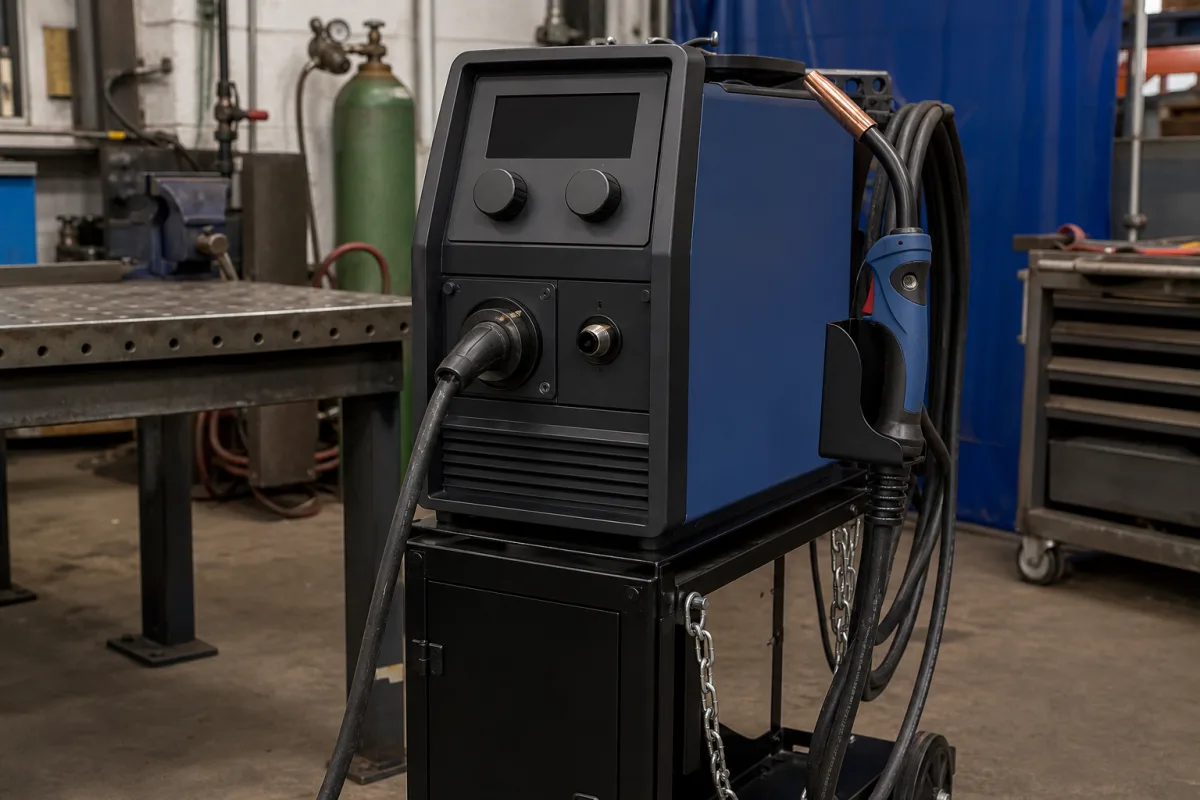

Innerhalb einer Rahmenschweißstation ist die Schweißstromquelle & Brenner die zentrale Betriebskomponente, die für die Erzeugung und Steuerung des elektrischen Lichtbogens zum Verbinden von Metallrahmenteilen verantwortlich ist. Die Stromquelle wandelt die Eingangsleistung in die geeignete Spannung, den Strom und die Wellenform für den Schweißprozess (z. B. MIG/MAG, WIG) um, während der Brenner den Lichtbogen lenkt, Schutzgas zuführt und abschmelzende Elektrodendraht in die Schweißnaht fördert. Diese Komponente wird als Teil in der Branche der Herstellung von Metallprodukten klassifiziert, speziell für Lichtbogenschweißanwendungen. Die Stromquelle akzeptiert dreiphasigen Wechselstromeingang mit 380 V ±10% (IEC 60974-1) und zieht bei Nennleistung 20–60 A. Sie liefert einen Nennausgangsstrom von 50–500 A, abhängig vom Einschaltdauerzyklus, mit einer Einschaltdauer von 60% bei 40°C Umgebungstemperatur. Die Leerlaufspannung ist aus Sicherheitsgründen auf 50–70 V DC begrenzt. Das Gerät unterstützt Drahtvorschubgeschwindigkeiten von 1,5–15 m/min für MIG/MAG und akzeptiert Drahtdurchmesser von 0,8 bis 1,6 mm (ISO 544). Die Kühlung erfolgt durch Zwangsbelüftung (F), die Isolationsklasse ist H (180°C, IEC 60085) und die Schutzart IP23S (IEC 60529). Der Betriebstemperaturbereich liegt zwischen -10 und 40°C, mit Leistungsreduzierung über 40°C. Die Stromquelle allein wiegt 35–60 kg, mit typischen Abmessungen von 600×300×500 mm (L×B×H). Zu den Materialien gehören Kupfer (Leiter, Kontaktspitzen), Thermoplast/Verbundstoff (Brennerkörper) und Stahl (innere Komponenten, Gehäuse). Alle aufgeführten Normen (IEC 60974-1, ISO 544, IEC 60085, IEC 60529) dienen als Beschaffungsreferenzen; die tatsächliche Konformität muss mit dem Hersteller verifiziert werden. Für jedes spezifische Modell bestätigen Sie die Nennwerte, Einschaltdauer und Umgebungsgrenzen mit dem Lieferanten.
Funktionsprinzip
Die Stromquelle nimmt primäre Wechselspannung auf, gleichrichtet und konditioniert sie, um eine stabile Gleich- oder Wechselspannungsausgabe mit präziser Steuerung von Stromstärke und Spannung zu erzeugen. Wenn der Auslöser am Brenner betätigt wird, wird dieses elektrische Potenzial zwischen der Kontaktspitze/Elektrode des Brenners und dem Werkstück angelegt, wodurch ein anhaltender Lichtbogen entsteht. Die intensive Hitze des Lichtbogens schmilzt die Grundmetalle und den Schweißdraht (falls verwendet) und bildet ein geschmolzenes Schweißbad. Schutzgas, das aus der Brennerdüse austritt, schützt das Bad vor atmosphärischer Verunreinigung, während es erstarrt.
