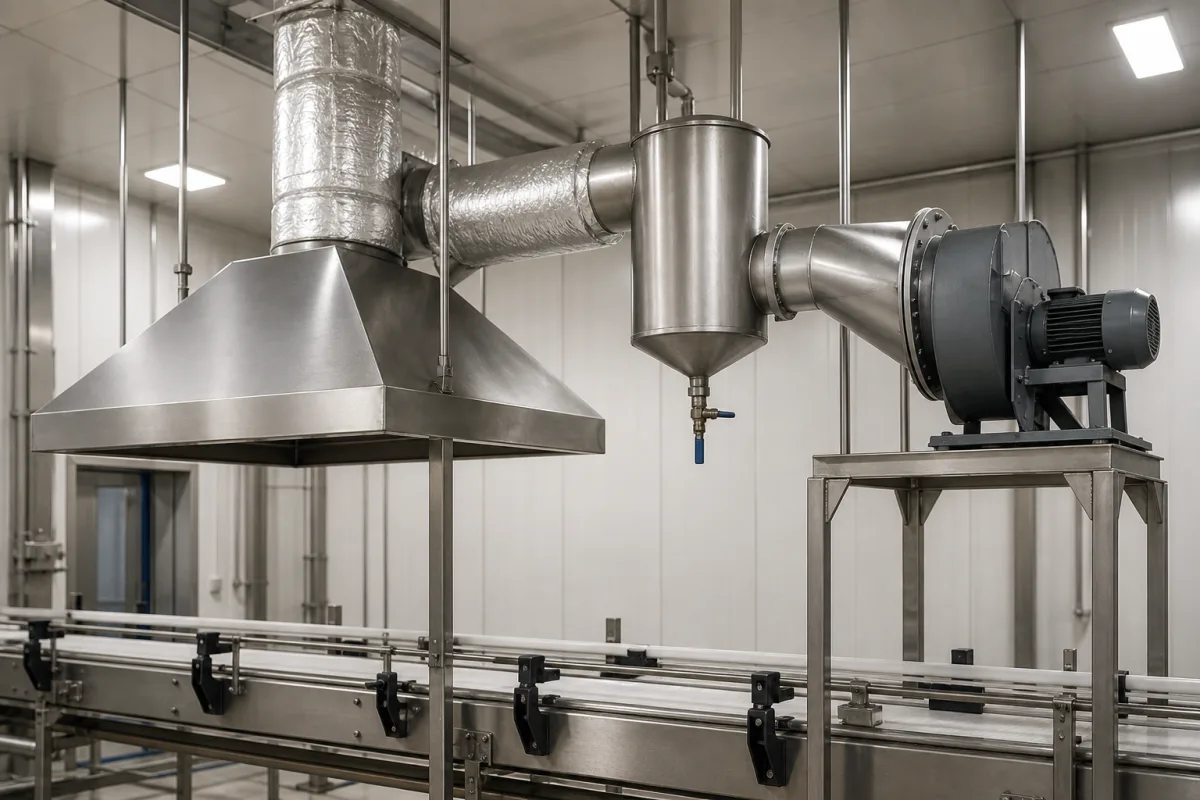

Feuchtigkeitsabfuhrsystem für industrielle Lebensmitteldehydratoren

Produktspezifikationen

Technische Details und Fertigungskontext für Feuchtigkeitsabfuhrsystem

Technische Definition

Das Feuchtigkeitsabfuhrsystem ist eine kritische Komponente eines industriellen Lebensmitteldehydrators. Seine Hauptfunktion besteht darin, die warme, feuchte Luft aktiv abzuführen, die bei der Verdunstung von Wasser aus Lebensmitteln entsteht. Diese kontinuierliche Entfernung von Feuchtigkeit ist entscheidend für die Aufrechterhaltung einer niedrigen Luftfeuchtigkeit in der Trocknungskammer, was eine effiziente Verdunstung fördert, Kondensation verhindert, eine gleichmäßige Trocknung gewährleistet und die Gesamtenergieeffizienz sowie den Durchsatz des Dehydrierungsprozesses optimiert. Das System besteht typischerweise aus einem Abluftventilator oder Gebläse, das einen Unterdruck erzeugt und die mit Feuchtigkeit gesättigte Luft aus der Haupttrocknungskammer zieht. Diese Luft wird dann an die Atmosphäre abgegeben oder in fortschrittlicheren Systemen durch einen Wärmetauscher geführt, um Energie zurückzugewinnen, bevor sie abgelassen wird. Der Betrieb wird oft in Verbindung mit Zuluftöffnungen oder einem Frischluftversorgungssystem gesteuert, um einen optimalen Luftstrom und optimale Feuchtigkeitsniveaus aufrechtzuerhalten. Das System ist in Ausführungen mit verzinktem Stahl oder Edelstahl (AISI 304/316) erhältlich, um Korrosionsbeständigkeit in Lebensmittelumgebungen zu gewährleisten. Zu den wichtigsten Parametern gehören Luftdurchsatz (500–5000 m³/h), statischer Druck (500–2000 Pa), Betriebstemperatur (-10–60 °C), relative Luftfeuchtigkeit (20–95% rF), Motorleistung (0,75–7,5 kW), Spannung (380 V AC, Drehstrom, 50 Hz), Schutzart (IP54–IP65), Gehäusematerial (SS 304), Laufradmaterial (SS 316), Geräuschpegel (65–85 dB(A) in 1 m Entfernung), Gewicht (50–300 kg) und Abmessungen (600×600×800 bis 1200×1200×1500 mm). Diese Werte sind Referenzbereiche und müssen mit dem rechtlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden. Das System ist für die Integration in Lebensmitteldehydratoren ausgelegt und sollte basierend auf Feuchtigkeitslast, Kanalwiderstand und Umgebungsbedingungen ausgewählt werden. Regelmäßige Wartung umfasst die Überprüfung des Ventilatorbetriebs, die Reinigung von Filtern und die Inspektion auf Korrosion. Eine unzureichende Abfuhr kann zu reduzierter Trocknungseffizienz, Kondensation und möglichem Produktverderb führen.

Funktionsprinzip

Das System verwendet einen Abluftventilator oder ein Gebläse, um einen Unterdruck zu erzeugen und die mit Feuchtigkeit gesättigte Luft aus der Trocknungskammer zu ziehen. Die Luft wird dann an die Atmosphäre abgegeben oder durch einen Wärmetauscher zur Energierückgewinnung geführt. Der Betrieb wird mit Zuluftöffnungen oder Frischluftversorgung koordiniert, um optimale Luftströmung und Feuchtigkeitsniveaus aufrechtzuerhalten. Der Ventilatormotor und das Laufrad sind für feuchte, korrosive Luft ausgelegt, wobei Materialien wie Edelstahl 316 für das Laufrad verwendet werden. Das System arbeitet innerhalb spezifizierter Temperatur- und Feuchtigkeitsbereiche, um Motorschäden und Kondensation zu vermeiden.

Hauptmaterialien

Feuerverzinkter Stahl, Edelstahl (AISI 304/316)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Luftvolumenstrom	500–5000 m³/h	Match to dehydrator moisture load
Statischer Druck	500–2000 Pa	Overcome duct resistance
Betriebstemperatur	-10–60 °C	Above 60°C may damage fan motor
Relative Feuchtebereich	20–95 % RH	Non-condensing; condensation risk above 95%
Motorleistung	0.75–7.5 kW	Depends on airflow and pressure
Spannung	380 V AC	Three-phase, 50 HzIEC 60038
Frequenz	50 Hz	Standard for China
Schutzart	IP54–IP65	Dust and water spray protectionIEC 60529
Gehäusematerial	304 SS	Corrosion-resistant for food environmentASTM A240
Laufradmaterial	316 SS	Resists moisture and corrosive vaporsASTM A240
Geräuschpegel	65–85 dB(A)	At 1 m distance; lower for indoor useISO 3744
Gewicht	50–300 kg	Depends on size and material
Abmessungen (L×B×H)	600×600×800–1200×1200×1500 mm	Check installation space

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Abluftventilator / Gebläse
Erzeugt den Luftstrom, um feuchte Luft aus der Trocknungskammer abzusaugen.
Material: Gehäuse aus feuerverzinktem Stahl / Aluminiumlegierung
Abluftkanal
Leitet die feuchte Luft aus der Kammer in die Außenumgebung.
Material: Isolierter verzinkter Stahl / Edelstahl
Dämpfer / Lamellen
Regulieren oder sperren den Abluftstrom, oft zur Temperatur-/Feuchtigkeitsregelung oder Reinigung.
Material: Feuerverzinkter Stahl / Edelstahl
Motor- und Antriebsbaugruppe
Stellt die mechanische Antriebsleistung für den Abluftventilator bereit.
Material: Stahl / Aluminium / Kupfer (Wicklungen)
Laufrad
Das rotierende Rad, das die feuchtigkeitsbeladene Luft bewegt; es ist das Teil, das ständig mit feuchter, korrosiver Luft in Kontakt ist.
Material: Edelstahl 316
Wärmetauscher
Gewinnt Wärme aus der Abluft zurück, bevor sie abgeführt wird, wenn eine Energierückgewinnung installiert ist.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0-0,5 bar (0-7,25 psi) Differenzdruck
Durchflussrate:	500-5000 m³/h (294-2940 CFM)
Betriebstemperatur:	40-120°C (104-248°F)

Montage- und Anwendungskompatibilität

Lebensmittelgeeignete feuchte Luft (nicht korrosiv)Prozessluft mit organischen Dämpfen (z.B. aus dem Trocknen von Früchten/Gemüse)Umgebungsluft in der Anlage mit hoher Feuchtigkeitslast

Nicht geeignet: Korrosive chemische Dämpfe (z.B. aus Beizprozessen mit Säuren oder chlorbasierten Prozessen)

Auslegungsdaten

Maximal abzuführendes Luftvolumen (m³/h oder CFM)
Anfänglicher und Ziel-Feuchtigkeitsgehalt des Produkts (% w.b.)
Trocknerkammervolumen und erforderlicher Luftwechsel (ACH)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-2,5 m³/s Volumenstrom bei 60-90°C Taupunkttemperatur

Belastungs- und Ausfallgrenzen

Kondensatansammlung über 0,15 L/min oder relative Luftfeuchtigkeit >95 % am Abluftauslass

Unterschreiten der Sättigungstemperatur unter die Umgebungstemperatur, was zu kondensationsbedingter Korrosion (Clausius-Clapeyron-Beziehung) und Druckstößen durch Wasserschlag bis zu 10 bar führt

Fertigungskontext

Feuchtigkeitsabfuhrsystem wird innerhalb von Lebensmittelherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Korrosionsbedingter struktureller Abbau

Ursache: Kondensation von saurer oder korrosiver Feuchtigkeit auf Metalloberflächen, beschleunigt durch hohe Luftfeuchtigkeit und Verunreinigungen wie Chloride oder Sulfide im Abluftstrom, was zu Lochfraß, Materialabnahme oder Perforation von Luftkanälen, Ventilatoren oder Gehäusen führt.

Ventilatorlager- oder Motorausfall aufgrund von Feuchtigkeitseintritt

Ursache: Wasser oder hochfeuchte Luft dringt in abgedichtete Lagergehäuse oder Motorenkapselungen ein, was zum Abbau der Schmierung, Rostbildung, elektrischen Kurzschlüssen oder Isolationsversagen führt, oft verursacht durch unzureichende Dichtungen, Kondensatbildung oder falsche Entwässerung.

Wartungsindikatoren

Ungewöhnliche Vibrationen oder laute Schleifgeräusche von Ventilatoreinheiten, die auf Lagerabnutzung, Unwucht oder Fremdkörpereintrag hinweisen.
Sichtbare Wasseransammlungen, anhaltende Kondensattropfen oder Rostspuren auf Kanaloberflächen, Gehäusen oder Halterungen, die auf Entwässerungsprobleme oder übermäßige Feuchtigkeitsansammlung hindeuten.

Technische Hinweise

Implementieren Sie regelmäßige Inspektion und Reinigung von Auffangwannen, Siphons und Kondensatleitungen, um Verstopfungen zu verhindern, und tragen Sie korrosionsbeständige Beschichtungen (z.B. Epoxid oder Feuerverzinkung) auf anfällige Metallkomponenten in Hochfeuchtebereichen auf.
Verwenden Sie abgedichtete oder feuchtigkeitsbeständige Lager und Motoren, die für feuchte Umgebungen ausgelegt sind, und installieren Sie Feuchtigkeitssensoren mit automatischen Warnmeldungen, um die Werte zu überwachen und Wartung auszulösen, bevor Sättigungsrisiken auftreten.

Konformität und Fertigungsnormen

Referenznormen

ISO 14644-1:2015 Reinräume und zugehörige ReinraumbereicheANSI/ASHRAE 62.1-2022 Lüftung für akzeptable RaumluftqualitätDIN EN 1507:2006 Lüftung von Gebäuden - Rechteckige Luftleitungen aus Metallblech

Fertigungsgenauigkeit

Luftkanal-Bautoleranz: +/- 2 mm pro Meter Länge
Ventilatorlaufrad-Auswuchttoleranz: G 6.3 nach ISO 1940-1

Qualitätsprüfung

Luftstromleistungstest nach AMCA 210
Dichtheitsprüfung nach SMACNA HVAC Air Duct Leakage Test Manual

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Psychrometrisches Ungleichgewicht: Feuchtigkeitslast >2,5 kg Wasser/kg Trockenluft überschreitet die Auslegungskapazität → Kondensatrückfluss in Heizelemente, der einen elektrischen Kurzschluss verursacht → Zweistufige Feuchtigkeitssensoren mit PID-geregelter Drehzahlregelung (Frequenzumrichter) am Abluftventilator (0-60 Hz Bereich)

Ermüdungszyklen: Thermische Spannung aus 40-90°C Temperaturschwankungen überschreitet 10⁴ Zyklen → Rissbildung an Schweißnähten in Edelstahl-Luftkanälen aus 304 (ΔT=50°C, α=17,3×10⁻⁶/°C) → Wellrohr-Ausdehnungsstücke mit Inconel 625-Bälgen (Streckgrenze 690 MPa bei 200°C)

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Feuchtigkeitsabfuhrsystem

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Feuchtigkeitsabfuhrsystem

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die Hauptfunktion des Feuchtigkeitsabfuhrsystems?

Es entfernt feuchtigkeitsbeladene Luft aus der Trocknungskammer eines industriellen Lebensmitteldehydrators, um eine niedrige Luftfeuchtigkeit aufrechtzuerhalten und eine effiziente, gleichmäßige Trocknung zu ermöglichen.

Welche Materialien sind für Gehäuse und Laufrad verfügbar?

Das Gehäuse kann aus verzinktem Stahl oder Edelstahl (AISI 304/316) bestehen, während das Laufrad typischerweise aus Edelstahl 316 für Korrosionsbeständigkeit gefertigt ist.

Was sind die typischen Betriebstemperatur- und Feuchtigkeitsgrenzen?

Das System ist für Betriebstemperaturen von -10 bis 60 °C und relative Luftfeuchtigkeit von 20 bis 95% (nicht kondensierend) ausgelegt. Über 60 °C kann der Ventilatormotor beschädigt werden.

Wie wähle ich das richtige System für meinen Dehydrator aus?

Die Auswahl sollte basierend auf der Feuchtigkeitslast des Dehydrators, dem Kanalwiderstand und den Umgebungsbedingungen erfolgen. Verifizieren Sie Luftdurchsatz, statischen Druck und andere Parameter mit dem Hersteller.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
