Technische Definition

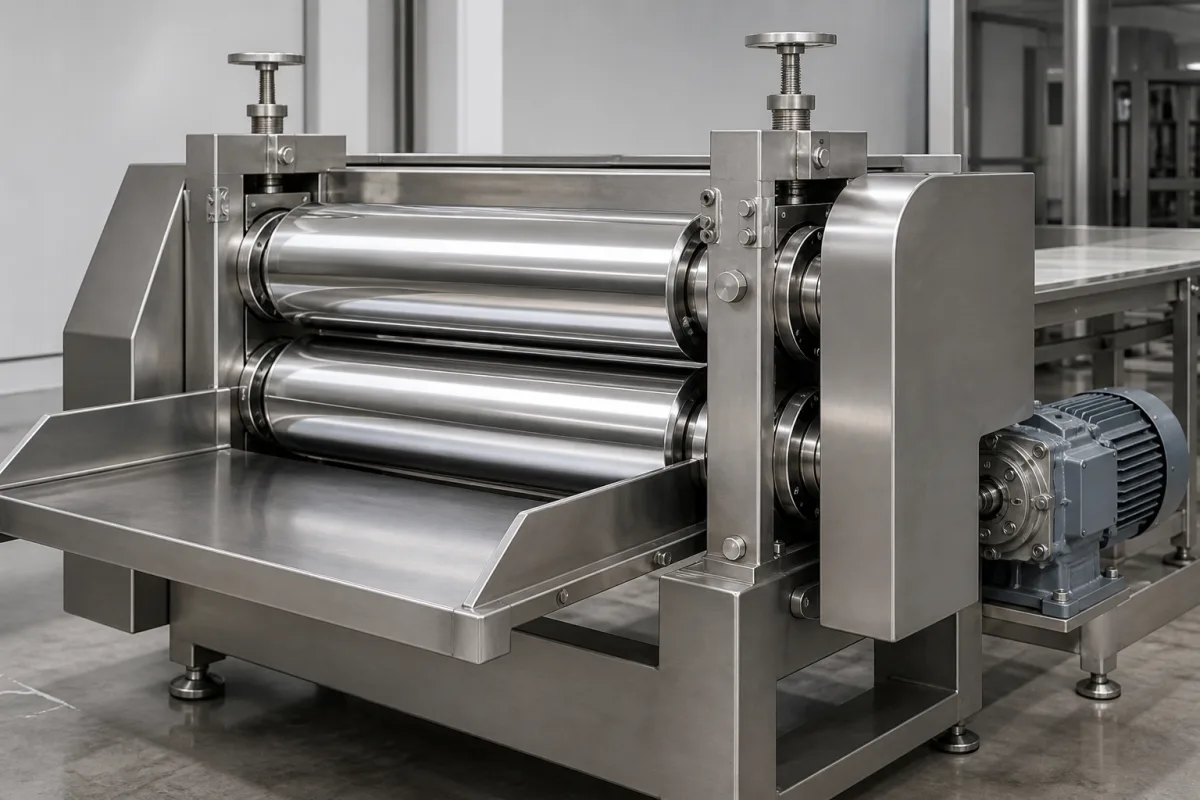

Die Hauptwalzenbaugruppe ist die zentrale mechanische Komponente eines industriellen Teiglaminierers, die für das Zusammendrücken und Flachwalzen von Teig zu gleichmäßigen Bahnen durch kontrollierte Druckausübung verantwortlich ist. Sie besteht aus präzisionsgefertigten Walzen, Lagern und Stützstrukturen, die zusammenarbeiten, um eine gleichbleibende Teigdicke und -textur zu erreichen. Die Baugruppe ist für Lebensmittelherstellungsumgebungen ausgelegt, mit Materialien wie Edelstahl und lebensmittelechtem Gummi. Zu den wichtigsten Parametern gehören Walzendurchmesser (150–300 mm), Walzenbreite (500–1200 mm), Walzengeschwindigkeit (5–30 m/min) und Teigdickenbereich (1–25 mm). Die Genauigkeit der Walzenspaltverstellung beträgt ±0,05 mm, was eine gleichmäßige Teigdicke gewährleistet. Der Betriebsdruck beträgt 1,0–1,6 MPa, die Betriebstemperatur 0–40 °C. Das Walzenmaterial ist Edelstahl 304 (ASTM A240), mit Oberflächenhärte 50–60 HRC (ASTM E18) und Oberflächenrauheit 0,4–0,8 μm Ra (ISO 4287). Die Motorleistung beträgt 2,2–7,5 kW (IEC 60034), die elektrische Versorgung 380–480 V AC (IEC 60038) und die Schutzart IP54–IP65 (IEC 60529). Die Baugruppe wiegt 500–1500 kg. Diese Werte sind Referenzbereiche für das Verzeichnis und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Baugruppe ist ein Bauteil, keine eigenständige Maschine, und ihre Leistung hängt von der Integration mit dem Steuerungssystem des Laminierers und anderen Komponenten ab. Die Überprüfung modellspezifischer Werte und Normen sollte mit dem rechtlichen Hersteller oder Lieferanten erfolgen.
Funktionsprinzip
Die Baugruppe arbeitet, indem parallele Walzen mit synchronisierten Geschwindigkeiten rotieren, wobei einstellbare Spalteinstellungen die Teigdicke bestimmen. Wenn Teig zwischen den Walzen hindurchläuft, üben hydraulische oder mechanische Drucksysteme kontrollierte Kraft aus, um den Teig zu komprimieren und gleichzeitig eine gleichmäßige Bahnbildung aufrechtzuerhalten. Der Walzenspalt kann innerhalb des angegebenen Bereichs eingestellt werden, um die gewünschte Teigdicke zu erreichen, und die Einstellgenauigkeit gewährleistet Gleichmäßigkeit. Die Walzen werden von einem Elektromotor angetrieben, und die Geschwindigkeit ist synchronisiert, um der Teiglinienkapazität zu entsprechen. Der ausgeübte Druck wird reguliert, um Überkompression zu vermeiden, die die Teigqualität beeinträchtigen könnte. Das Design umfasst Lager und Stützstrukturen, um Ausrichtung und Stabilität während des Betriebs aufrechtzuerhalten. Wartung, einschließlich Schmierung und Inspektion von Verschleißteilen, ist für eine gleichbleibende Leistung unerlässlich. Wird die Wartung vernachlässigt, kann dies zu ungleichmäßiger Teigdicke, erhöhten Ausfallzeiten und potenziellen Sicherheitsrisiken führen.
