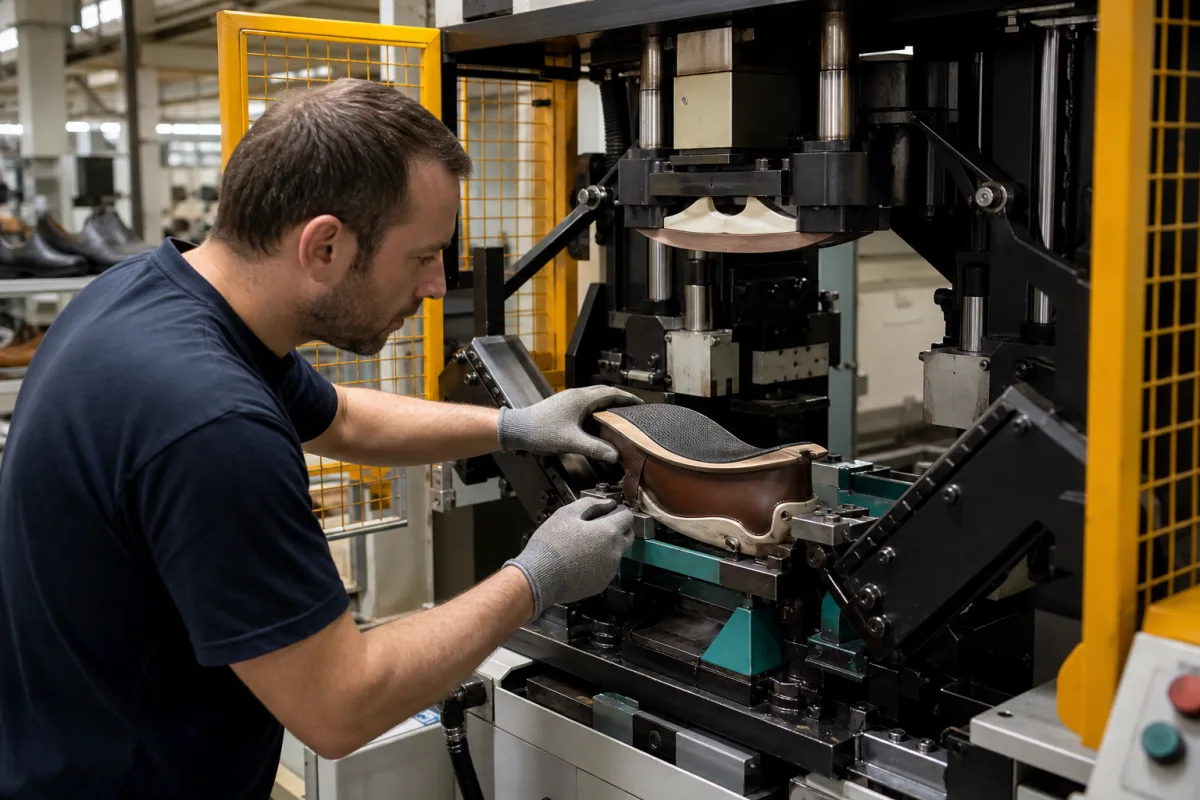

Präzisionssohlenbefestiger

Der Präzisionssohlenbefestiger ist eine kritische Unterbaugruppe innerhalb des automatisierten Schuhmontagesystems, die für die endgültige Klebephase verantwortlich ist. Er nimmt vorbereitete Schuhoberteile und Sohlen auf, trägt Klebstoff in kontrollierten Mustern auf, richtet Komponenten mit mikrometergenauer Präzision aus und übt während des Aushärtungsprozesses gleichmäßigen Druck aus, um eine dauerhafte, hochwertige Schuhkonstruktion zu gewährleisten. Das Gerät arbeitet innerhalb definierter Parameter: Betriebsdruck von 1,0–1,6 MPa, Zykluszeit von 8–15 Sekunden, Positioniergenauigkeit von ±0,05 mm (ISO 9283) und Wiederholbarkeit von ±0,02 mm (ISO 9283). Es erfordert eine Drehstromversorgung von 380–480 V AC (IEC 60038), eine Nennleistung von 5,5–7,5 kW und arbeitet bei Umgebungstemperaturen von 10–40 °C und relativer Luftfeuchtigkeit von 30–85 % (nicht kondensierend). Die Maschine hat eine Schutzart von IP54–IP65 (IEC 60529), wiegt 1200–1800 kg und hat eine Stellfläche von 2500×1500×2200 mm. Sie verarbeitet Sohlen mit einer Länge von 150–350 mm und einer Breite von 80–150 mm; außerhalb dieser Bereiche ist eine kundenspezifische Werkzeugausstattung erforderlich. Die Klebstoffauftragstemperatur beträgt 60–120 °C, optimal für Schmelzklebstoffe. Zu den wichtigsten Materialien gehören ein Edelstahlrahmen, eloxierte Aluminiumpositionierarme, Polyurethan-Druckplatten und keramische Klebedüsen. Das Funktionsprinzip umfasst computergesteuerte Positionierung mit optischen Sensoren, präzisen Klebstoffauftrag und pneumatische oder servogetriebene Druckplatten. Integrierte Qualitätskontrollsensoren verifizieren die Bindungsintegrität. Für den Einkauf verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
