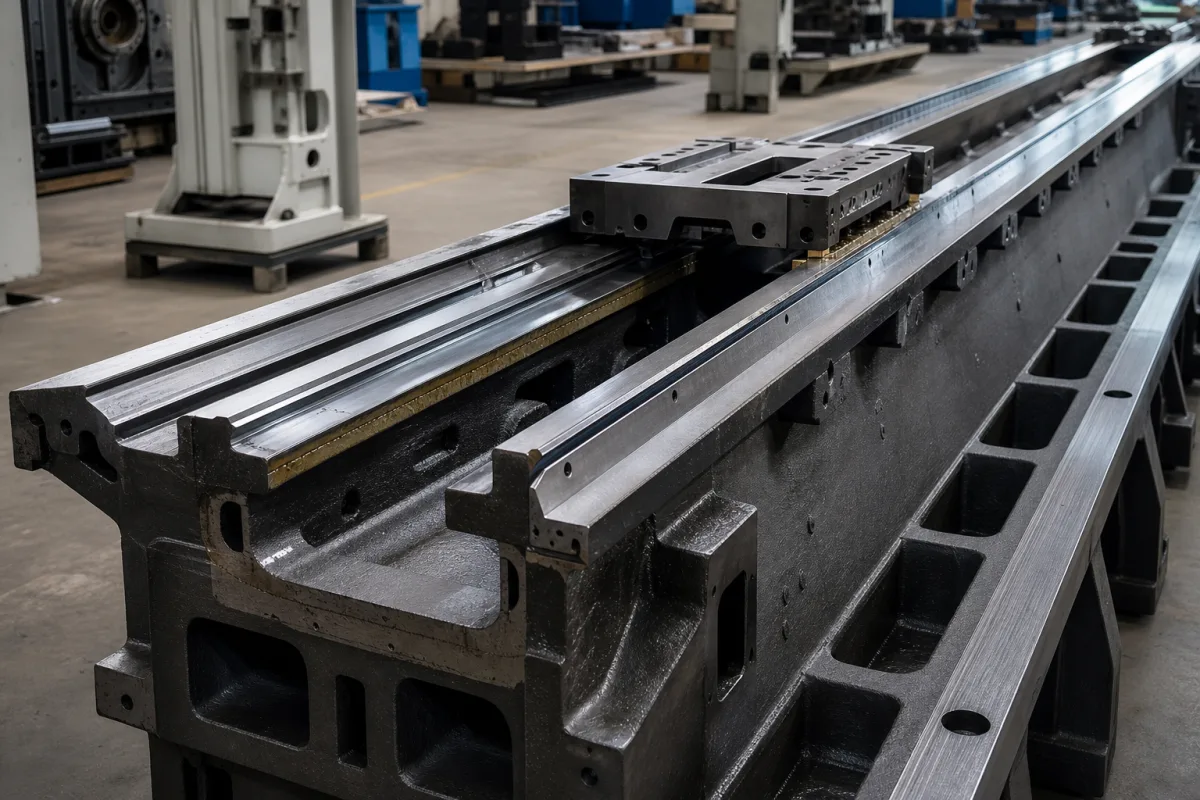

Bett und Führungsbahnen

Das Bett und die Führungsbahnen bilden das kritische strukturelle Fundament eines CNC-Drehmoduls, bestehend aus einem schweren Gusseisen- oder Stahlbett, das Stabilität und Vibrationsdämpfung bietet, und präzisionsbearbeiteten Führungsbahnen, die den Schlitten und den Werkzeugrevolver entlang der X- und Z-Achse mit hoher Genauigkeit und Wiederholbarkeit für Metallzerspanungsvorgänge führen. Das Bett besteht typischerweise aus Gusseisen der Güten HT250–HT300 (gemäß GB/T 9439) oder Stahl, mit einer Härte von HB 190–240 (gemäß ISO 6506-1). Die Bettbreite reicht von 300–600 mm und bestimmt den Drehdurchmesser über dem Bett, die Bettlänge von 1000–4000 mm bestimmt die maximale Drehlänge. Die Führungsbahnen sind gehärtet und geschliffen, mit einer Härte von HRC 58–62 (gemäß ISO 18265), und können je nach Anwendung als Linearlager oder Kastenfahrbahn ausgeführt sein: linear für hohe Geschwindigkeit, Kasten für schwere Lasten. Geradheit und Ebenheit sind mit 0,005–0,02 mm/m (gemäß ISO 230-1) spezifiziert. Das System unterstützt eine maximale Tischlast von 500–5000 kg, eine Eilganggeschwindigkeit von 10–30 m/min, eine Positioniergenauigkeit von ±0,005–±0,02 mm (gemäß ISO 230-2) und eine Wiederholgenauigkeit von ±0,003–±0,01 mm (gemäß ISO 230-2). Der Betriebstemperaturbereich liegt bei 0–45 °C, das Gesamtgewicht bei 2000–15000 kg. Diese Werte sind Referenzbereiche des Verzeichnisses; modellspezifische Werte müssen mit dem Hersteller oder Lieferanten bestätigt werden. Das Bett bietet eine starre, vibrationsresistente Basis, während die Führungsbahnen eine reibungsarme Bewegung ermöglichen. Schmiersysteme gewährleisten konsistente Bewegung, und das Steuerungssystem der Maschine hält die Positioniergenauigkeit aufrecht. Die richtige Auswahl erfordert die Überprüfung von Lastkapazität, Verfahrwegen und Genauigkeitsanforderungen gegen die Anwendung. Wartungssignale umfassen erhöhte Reibung, Geräusche oder reduzierte Genauigkeit, was auf Verschleiß oder Schmierprobleme hinweist. Versagensgrenzen umfassen übermäßige Last, unsachgemäße Schmierung oder Kontamination, was zu Genauigkeitsverlust und potenziellen Schäden führt.
