Technische Definition

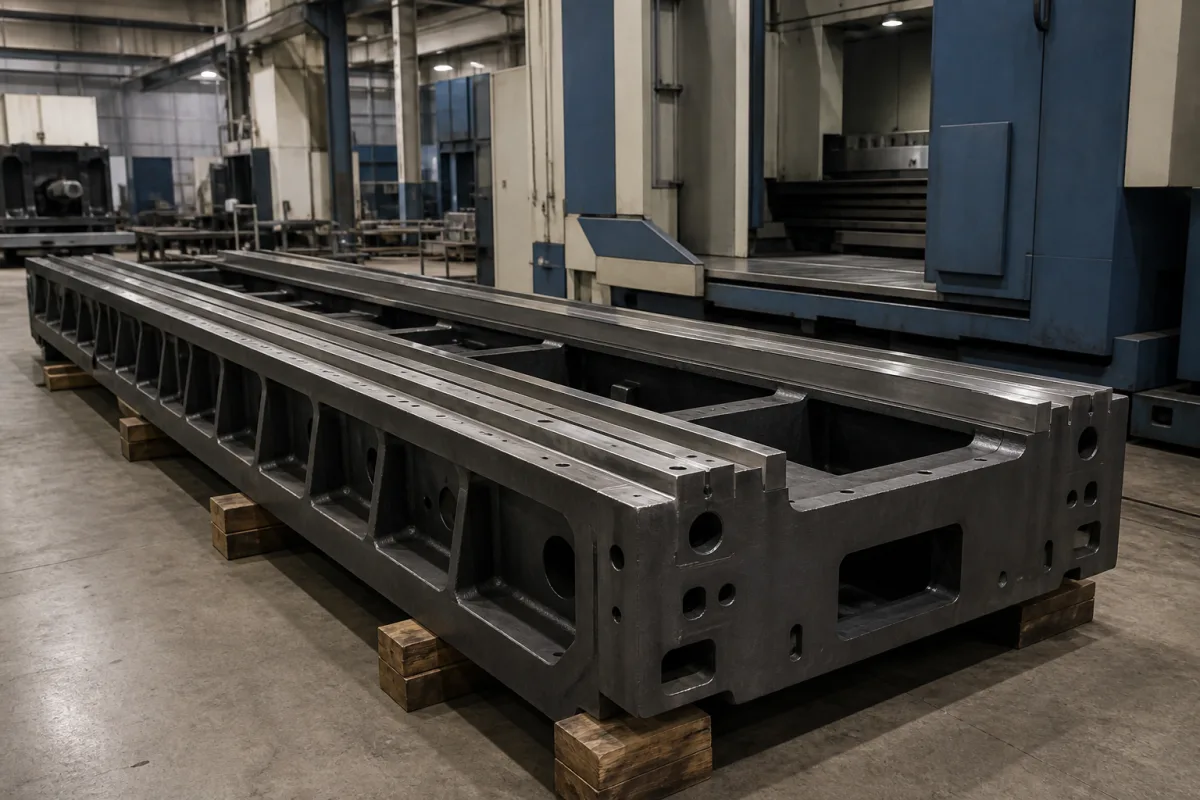

Eine kritische strukturelle Komponente der Maschinenbett- und Ständergruppe, die die Basisplattform bildet. Sie dient als primäres tragendes Element, das den Ständer, den Arbeitstisch und andere Maschinenkomponenten unterstützt und dabei die Dimensionsstabilität unter Betriebskräften und Vibrationen aufrechterhält. Das Bettguss- oder Schweißteil wird typischerweise aus Gusseisen oder Stahl hergestellt, mit Materialgüten wie HT250–HT300 (gemäß GB/T 9439) für Gusseisen, die Zugfestigkeiten von 250–300 MPa und Härtewerte von 170–240 HB bieten. Diese Eigenschaften stellen sicher, dass das Bett statische Lasten von 10–50 kN und Gewichte von 500–5000 kg je nach Maschinengröße aufnehmen kann. Das Design muss Ebenheitstoleranzen von 0,02–0,05 mm/m (gemäß ISO 1101) auf Führungsbahnen und Oberflächenrauheit von Ra 1,6–3,2 μm (gemäß ISO 1302) auf Montageflächen erfüllen, um die Ausrichtgenauigkeit zu gewährleisten. Das Bett arbeitet in einem Temperaturbereich von -20 bis 60 °C, außerhalb dessen Verformungen auftreten können. Seine Dämpfungskapazität von 0,05–0,10 log dec reduziert Vibrationen, während die Wärmeleitfähigkeit von 45–50 W/(m·K) die Wärmeableitung unterstützt. Der Elastizitätsmodul liegt zwischen 100–130 GPa und bietet Steifigkeit. Die Korrosionsbeständigkeit wird gemäß ISO 9227 durch Salzsprühtests verifiziert, wobei die Dauer vom erforderlichen Schutzniveau abhängt. Diese Parameter dienen als Referenzbereiche; tatsächliche Werte müssen für das spezifische Modell und die Anwendung bestätigt werden. Die strukturelle Integrität des Bettes ist entscheidend für die Präzision und Langlebigkeit der Maschine und muss ordnungsgemäß gewartet werden, um Ausfälle wie Risse, Verzug oder übermäßigen Verschleiß zu vermeiden. Regelmäßige Inspektionen auf Anzeichen von Ermüdung, Korrosion oder Verformung werden empfohlen. Bei der Auswahl oder Überprüfung eines Bettgusses/Schweißteils konsultieren Sie den rechtlichen Hersteller oder Lieferanten für modellspezifische Daten und die Einhaltung geltender Normen.
Funktionsprinzip
Das Bettguss/Schweißteil bietet eine starre, stabile Basis, die mechanische Lasten, Vibrationen und thermische Spannungen während des Maschinenbetriebs absorbiert und verteilt. Die Guss- oder Schweißkonstruktion gewährleistet strukturelle Integrität, minimiert Durchbiegung und erhält die Ausrichtgenauigkeit. Der Elastizitätsmodul des Materials (100–130 GPa) und die Dämpfungskapazität (0,05–0,10 log dec) tragen zur Vibrationsreduzierung und Dimensionsstabilität bei. Die Ebenheit und Oberflächengüte des Bettes sind entscheidend für die Genauigkeit der Führungen, und seine Wärmeleitfähigkeit unterstützt die Wärmeableitung. Das Design muss statische Lasten bis zu 50 kN aufnehmen und in einem Bereich von -20 bis 60 °C arbeiten, um Verformungen zu vermeiden. Die richtige Materialauswahl und Fertigungsprozesse stellen sicher, dass das Bett die erforderlichen Toleranzen und Leistungskriterien erfüllt.
