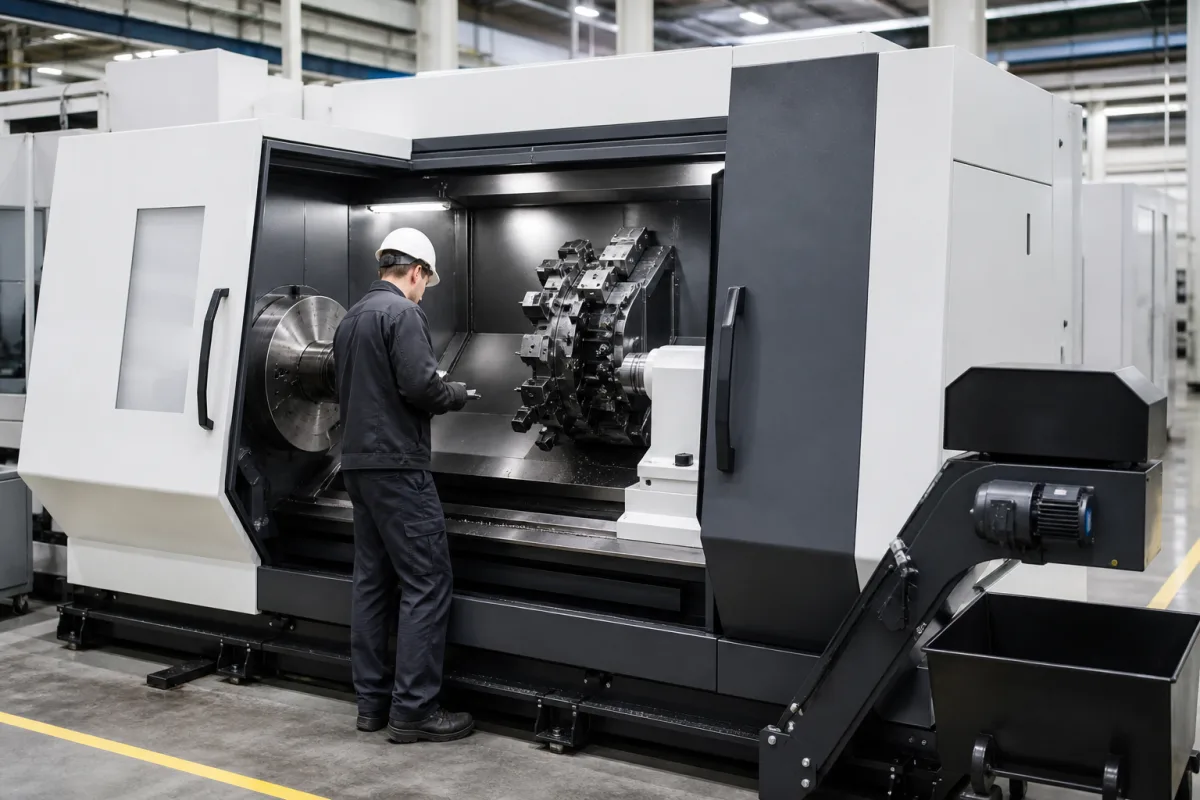

CNC-Drehmodul

Das CNC-Drehmodul ist eine spezialisierte Komponente einer Aluminium-CNC-Bearbeitungszelle, die für die automatisierte, hochpräzise Drehbearbeitung von Aluminiumteilen ausgelegt ist. Es integriert eine CNC-gesteuerte Drehspindel, einen Werkzeugrevolver und Achsantriebe, um Operationen wie Planen, Bohren, Gewindeschneiden und Konturieren an Aluminiumwerkstücken durchzuführen und trägt so zur Gesamtfertigungsfähigkeit der Zelle bei der Herstellung komplexer Aluminiumkomponenten bei. Das Modul ist für die Integration in eine größere Bearbeitungszelle ausgelegt, wo es mit anderen Modulen koordiniert, um die Produktion zu optimieren. Seine Konstruktion verwendet typischerweise Gusseisen und Stahl für strukturelle Integrität und Aluminiumlegierungen für leichte Rahmen. Das Modul bietet einen maximalen Drehdurchmesser von 200–400 mm und eine maximale Drehlänge von 300–600 mm, was eine Reihe von Aluminiumteilen ermöglicht. Der Spindeldrehzahlbereich von 50–6000 U/min unterstützt sowohl Schruppen als auch Schlichten. Die Positioniergenauigkeit beträgt ±0,005 mm und die Wiederholgenauigkeit ±0,003 mm, beide gemäß ISO 230-2, was konsistente Teilemaße gewährleistet. Die Spindelmotorleistung reicht von 7,5 bis 15 kW und bietet ausreichend Drehmoment für die Aluminiumbearbeitung. Eilganggeschwindigkeiten von 20–30 m/min reduzieren die Nebenzeiten. Der Werkzeugrevolver hält 8–12 Stationen, was komplexe Operationen ohne häufige Werkzeugwechsel ermöglicht. Der Kühlmitteldruck von 10–50 bar unterstützt die Spanabfuhr und Temperaturkontrolle. Das Modul arbeitet in einem Umgebungstemperaturbereich von 5–45 °C und benötigt eine Drehstromversorgung von 380–480 V AC (IEC 60038). Das Maschinengewicht beträgt 3000–5000 kg, was für Fundament und Transport zu berücksichtigen ist. Diese Spezifikationen sind Referenzbereiche; für spezifische Modelle mit dem Hersteller verifizieren.

Das Modul arbeitet, indem es ein Aluminiumwerkstück auf seiner Hauptspindel rotiert, während präzise gesteuerte Schneidwerkzeuge, die auf einem Werkzeugrevolver montiert sind, sich entlang programmierter Bahnen (X- und Z-Achse) bewegen, um Material zu entfernen und das Teil gemäß CNC-Anweisungen (Computer Numerical Control) zu formen. Die Spindeldrehzahl und Vorschübe sind für Aluminium optimiert, und der Revolver indexiert, um das erforderliche Werkzeug auszuwählen. Die X- und Z-Achsen werden von Servomotoren angetrieben und ermöglichen präzise Positionierung. Kühlmittel wird mit hohem Druck aufgebracht, um Späne zu evakuieren und die Temperatur zu halten. Die CNC-Steuerung interpretiert das Teileprogramm und koordiniert alle Bewegungen, um wiederholbare Genauigkeit zu gewährleisten.
