Biegearmrahmen

Auf Basis strukturierter CNFX-Herstellerprofile wird Biegearmrahmen im Bereich Maschinen- und Anlagenbau anhand von Nenntragfähigkeit bis Biegearmlänge eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Biegearmrahmen wird durch die Baugruppe aus Grundplatte und Vertikale Stützen beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Das strukturelle Trägerelement einer Biegearm-Baugruppe, das Steifigkeit und Montagepunkte für andere Teile bietet.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

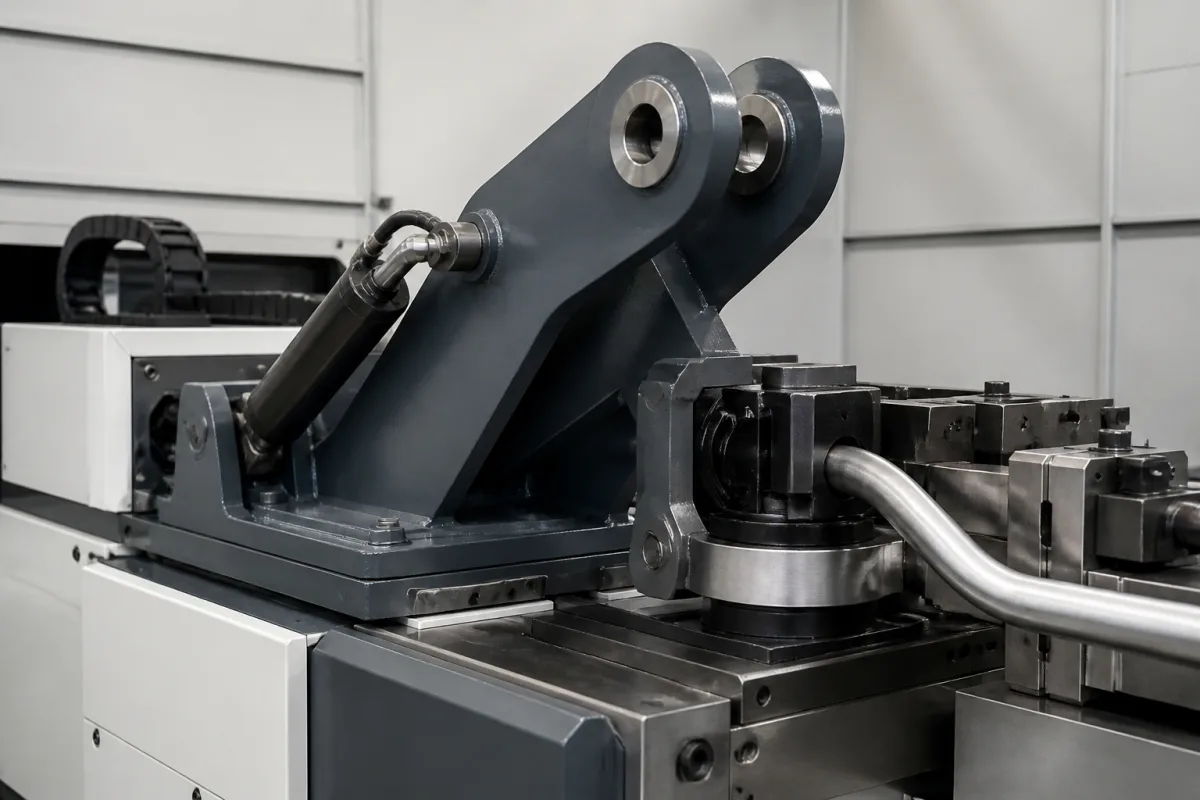

Biegearmrahmen in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Biegearmrahmen

Technische Definition

Der Biegearmrahmen ist das grundlegende Strukturelement innerhalb einer Biegearm-Baugruppe und dient als Hauptchassis, das alle anderen Komponenten trägt und ausrichtet. Er bietet die notwendige Steifigkeit, um Biegekräfte zu widerstehen, und bietet präzise Montagepunkte für den Biegemechanismus, Hydraulik-/Pneumatiksysteme und Steuerungskomponenten. Der Rahmen wirkt als stationäres oder halbstationäres strukturelles Fundament, das die bei der Biegeoperation erzeugten Reaktionskräfte absorbiert und verteilt. Er hält die geometrische Stabilität aufrecht, während andere Komponenten (wie Biegearm, Werkzeuge und Aktuatoren) die eigentliche Metallumformung durchführen. Typische Materialien sind Baustahl und Gusseisen. Wichtige Parameter, die für eine bestimmte Anwendung zu überprüfen sind, umfassen Nennlastkapazität (500–2000 kg), Biegearmlänge (300–1200 mm), Rahmenbreite (150–500 mm), Rahmenhöhe (200–600 mm), Materialgüte (Q235–Q345 nach GB/T 700), Oberflächenbehandlung (Feuerverzinkung 20–40 μm nach ISO 1461), Montagebohrungsdurchmesser (10–20 mm), Montagebohrungstoleranz (±0,1 mm nach ISO 2768-m), Ebenheitstoleranz (0,5–1,0 mm nach ISO 2768-m), Gewicht (50–300 kg), Betriebstemperatur (-20 bis 80 °C) und Oberflächenhärte (150–250 HB nach ISO 6506-1). Diese Werte sind Referenzbereiche; bestätigen Sie immer modellspezifische Werte mit dem Hersteller oder Lieferanten. Das Design des Rahmens muss eine korrekte Ausrichtung und Lastverteilung gewährleisten, um vorzeitigen Verschleiß oder Ausfall zu vermeiden. Regelmäßige Inspektion auf Risse, Verformung oder Korrosion wird empfohlen. Wenn ein Parameter außerhalb des angegebenen Bereichs liegt, konsultieren Sie vor der Verwendung den Hersteller.

Funktionsprinzip

Der Rahmen wirkt als stationäres oder halbstationäres strukturelles Fundament, das die bei der Biegeoperation erzeugten Reaktionskräfte absorbiert und verteilt. Er hält die geometrische Stabilität aufrecht, während andere Komponenten (wie Biegearm, Werkzeuge und Aktuatoren) die eigentliche Metallumformung durchführen. Die Steifigkeit und präzisen Montagepunkte des Rahmens gewährleisten, dass die Biegekräfte korrekt übertragen werden, Fehlausrichtungen verhindert werden und eine gleichbleibende Biegequalität sichergestellt wird. Der Rahmen bietet auch eine Referenz für die Positionierung anderer Komponenten und trägt so zur Gesamtgenauigkeit der Baugruppe bei.

Hauptmaterialien

Baustahl, Gusseisen

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nenntragfähigkeit	500–2000 kg	Maximum load the frame can support without permanent deformation
Biegearmlänge	300–1200 mm	Determines reach and bending capacity
Rahmenbreite	150–500 mm	Affects mounting compatibility
Rahmenhöhe	200–600 mm	Affects mounting compatibility
Werkstoffgüte	Q235–Q345	Higher grade for higher strength requirementsGB/T 700
Oberflächenbehandlung	20–40 μm	Hot-dip galvanizing thickness for corrosion resistanceISO 1461
Montagebohrungsdurchmesser	10–20 mm	Must match mating components
Montagebohrungstoleranz	±0.1 mm	Ensures proper fitISO 2768-m
Ebenheitstoleranz	0.5–1.0 mm	Critical for even load distributionISO 2768-m
Gewicht	50–300 kg	Affects handling and installation
Betriebstemperatur	-20–80 °C	Beyond this range material properties may degrade
Oberflächenhärte	150–250 HB	Resistance to wear and indentationISO 6506-1

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Grundplatte
Primäre lasttragende Fläche zur Kraftverteilung auf das Fundament
Material: Baustahl
Vertikale Stützen
Bietet Höhe und vertikale Stabilität für den Biegemechanismus
Material: Baustahl
Kreuzstreben
Erhöhen die Torsionssteifigkeit und verhindern Rahmenverformung unter Last
Material: Baustahl
Montagewinkel
Bietet Befestigungspunkte für Hydraulikzylinder, Führungen und andere Komponenten
Material: Stahlblech

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 10 MPa (statische Last)
Weitere Spezifikationen:	Max. dynamische Last: 5 kN, Schwingungstoleranz: 5-200 Hz bei max. 0,5g
Betriebstemperatur:	-40°C bis 150°C

Montage- und Anwendungskompatibilität

HydraulikflüssigkeitssystemeIndustrielle SchmierstoffeTrockene Inertgasumgebungen

Nicht geeignet: Hochkonzentrierte abrasive Suspension (>15 % Feststoffanteil nach Gewicht)

Auslegungsdaten

Maximales Biegemoment (Nm)
Erforderliche Befestigungsschnittstellenabmessungen (mm)
Umgebungsexpositionsklasse (z.B. ISO 12944 C4)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-1500 N·m Biegemoment, -40°C bis 120°C Temperatur

Belastungs- und Ausfallgrenzen

Streckgrenze überschritten bei 250 MPa Spannungskonzentrationsfaktor von 2,5 an Befestigungsbohrungen.

Spannungskonzentration an Befestigungsbohrungen überschreitet die Materialstreckgrenze (ASTM A36 Stahl, σ_y = 250 MPa) aufgrund zyklischer Belastung bei 10⁶ Zyklen (Ermüdungsgrenze der Wöhlerkurve).

Fertigungskontext

Biegearmrahmen wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Ermüdungsrissbildung

Ursache: Zyklische Belastung durch wiederholte Biegevorgänge führt zu Spannungskonzentration an Schweißnähten oder geometrischen Übergängen.

Lagerschaden (Fressen)

Ursache: Unzureichende Schmierung oder Kontaminationseintritt verursacht übermäßige Reibung und Wärmeentwicklung in Drehpunkten.

Wartungsindikatoren

Sichtbare Risse oder Verformungen an Schweißnähten oder hochbelasteten Bereichen.
Ungewöhnliche Schleif- oder Quietschgeräusche während des Betriebs, die auf Lagerabnutzung oder Fehlausrichtung hinweisen.

Technische Hinweise

Regelmäßige zerstörungsfreie Prüfung (Ultraschall- oder Magnetpulverprüfung) zur Erkennung von Frühstadien-Ermüdungsrissen vor der Ausbreitung implementieren.
Ein Präzisionsschmierprogramm mit Kontaminationskontrolle und korrekten Nachschmierintervallen für alle Drehlager einrichten.

Konformität und Fertigungsnormen

Referenznormen

ISO 2768-1: Allgemeintoleranzen für Längen- und WinkelmaßeANSI B4.1: Vorzugspassungen für zylindrische TeileDIN 6930: Kaltbiegen von Stahlprofilen - Toleranzen

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,02 mm
Rahmenplanheit: 0,1 mm pro Meter

Qualitätsprüfung

Eindringprüfung auf Oberflächenrisse
Koordinatenmessmaschine (KMM) Verifizierung kritischer Abmessungen

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Zyklisches Biegemoment übersteigt 1500 N·m bei 5 Hz Frequenz → Ermüdungsrissinitiierung an Befestigungsbohrungsradius (0,5 mm) → Befestigungsbohrungsradius auf 2,0 mm erhöhen mit Kugelstrahl-Oberflächenbehandlung (Ra 0,8 μm)

Thermischer Ausdehnungsunterschied von 12×10⁻⁶/°C zwischen Rahmen und Befestigungsschrauben → Schraubenvorspannkraftverlust über 30 % bei 120°C Betriebstemperatur → Materialien mit angepasstem thermischen Ausdehnungskoeffizienten verwenden (17×10⁻⁶/°C Invar 36-Einsätze)

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Biegearmrahmen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Biegearmrahmen

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die Hauptfunktion eines Biegearmrahmens?

Die Hauptfunktion besteht darin, ein starres strukturelles Fundament zu bieten, das alle anderen Komponenten einer Biegearm-Baugruppe trägt und ausrichtet, um genaue und stabile Biegevorgänge zu gewährleisten.

Welche Materialien werden üblicherweise für Biegearmrahmen verwendet?

Übliche Materialien sind Baustahl und Gusseisen, wie in den Produktdaten aufgeführt. Die spezifische Materialgüte sollte für die beabsichtigte Anwendung mit dem Hersteller bestätigt werden.

Was sind die typischen Lastkapazitätsbereiche für Biegearmrahmen?

Die Nennlastkapazität liegt typischerweise zwischen 500 und 2000 kg, aber dies ist ein Referenzbereich. Bestätigen Sie immer die genaue Kapazität für das spezifische Modell mit dem Hersteller.

Wie überprüfe ich die Spezifikationen eines Biegearmrahmens?

Überprüfen Sie das Datenblatt auf Parameter wie Abmessungen, Toleranzen, Materialgüte und Oberflächenbehandlung. Stellen Sie sicher, dass diese Werte Ihre Anwendungsanforderungen erfüllen, und konsultieren Sie bei Unklarheiten den Hersteller.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
