Messerhalter/Spindel

Auf Basis strukturierter CNFX-Herstellerprofile wird Messerhalter/Spindel im Bereich Maschinen- und Anlagenbau anhand von Spannbereich Durchmesser bis Maximale Drehzahl eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Messerhalter/Spindel wird durch die Baugruppe aus Spindelwelle und Klingenklemmmechanismus beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine mechanische Komponente, die Schneidmesser in industriellen Schneidsystemen sicher hält und rotiert.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

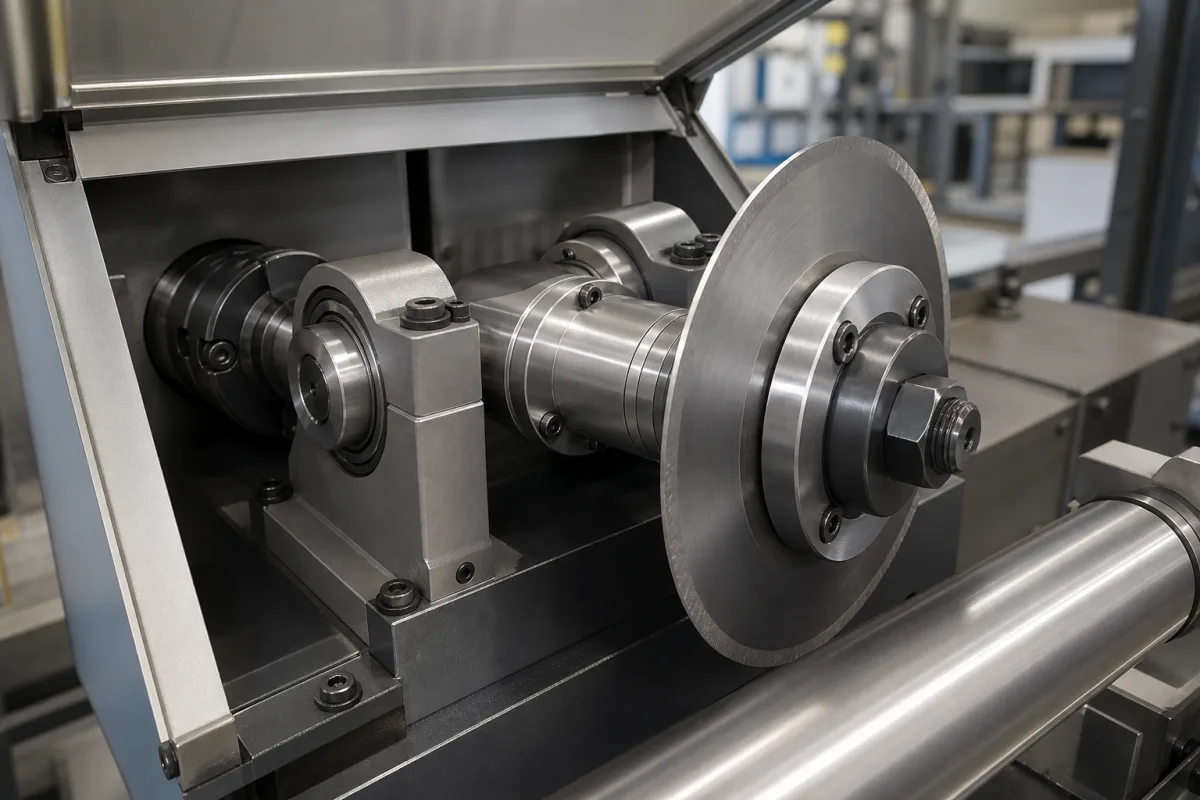

Messerhalter/Spindel in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Messerhalter/Spindel

Technische Definition

Der Messerhalter/Spindel ist eine kritische Komponente in Schneidmechanismen, die zwei Funktionen erfüllt: Er bietet eine sichere Montageschnittstelle für Schneidmesser und überträgt gleichzeitig die Rotationskraft vom Antriebssystem. Diese Komponente gewährleistet präzise Messerpositionierung, hält die Schneidausrichtung aufrecht und widersteht Betriebsbelastungen während der Materialverarbeitung. Er wird typischerweise in industriellen Schneidsystemen wie CNC-Fräsen, Plattensägen und Metallschneidemaschinen eingesetzt. Der Messerhalter/Spindel ist für verschiedene Messerschaftgrößen ausgelegt, mit einem Spannbereich von 3–32 mm, und kann Geschwindigkeiten bis zu 12.000 U/min erreichen. Der Rundlauf (TIR) wird gemäß ISO 230-1 bei ≤0,01 mm gehalten, um die Schnittqualität zu gewährleisten. Die axiale Belastbarkeit beträgt 5–20 kN, die radiale Belastbarkeit 3–15 kN, abhängig von der Lagerkonstruktion. Die Betriebstemperatur ist aufgrund von Dichtungen und Schmiermitteln auf -10 bis 70 °C begrenzt. Die Schutzart ist IP54–IP65 nach IEC 60529, geeignet für Kühlmittelabspülung. Die Spindelkegel entspricht ISO 7388 (BT30–BT50), um Maschinenschnittstellen zu entsprechen. Materialien auf Datei umfassen legierten Stahl, Edelstahl und Werkzeugstahl, mit einer typischen Materialgüte von 40CrMo4 (DIN EN 10083), gehärtet und angelassen auf HRC 45–52 nach ISO 6508. Das Gewicht variiert von 5–25 kg je nach Größe und Konfiguration. Diese Komponente ist entscheidend für die Aufrechterhaltung von Schnittgenauigkeit und Zuverlässigkeit. Bei der Auswahl eines Messerhalters/Spindels verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten, da die aufgeführten Parameter Referenzbereiche für typische Konfigurationen sind.

Funktionsprinzip

Die Spindel erhält Drehmoment von einem Motor oder Antriebssystem über eine Kupplung oder direkte Verbindung. Diese Drehung wird auf den Messerhalter übertragen, der das Schneidmesser mit mechanischen, hydraulischen oder pneumatischen Mechanismen klemmt. Die Baugruppe hält Konzentrizität und Auswuchtung aufrecht, um einen reibungslosen Betrieb und präzise Schnittleistung zu gewährleisten. Der Klemmmechanismus hält das Messer sicher, während die Lager der Spindel axiale und radiale Lasten tragen. Richtige Schmierung und Abdichtung sind entscheidend, um die Leistung innerhalb der spezifizierten Temperatur- und Schutzgrenzen zu halten.

Hauptmaterialien

Legierter Stahl, Edelstahl, Werkzeugstahl

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Spannbereich Durchmesser	3–32 mm	Covers common blade shank sizes
Maximale Drehzahl	12000 rpm	Above this, balance and runout degrade
Rundlauf	≤0.01 mm	Critical for cut qualityISO 230-1
Axiale Belastbarkeit	5–20 kN	Depends on bearing design
Radiale Belastbarkeit	3–15 kN	Higher for heavy cutting
Betriebstemperatur	-10–70 °C	Seals and lubricants limit range
Schutzart	IP54–IP65	IP65 for coolant washdownIEC 60529
Spindelkegel	BT30–BT50	Match machine tool interfaceISO 7388
Werkstoff	40CrMo4	Hardened and temperedDIN EN 10083
Härte	HRC 45–52	Balances wear resistance and toughnessISO 6508
Gewicht	5–25 kg	Varies with size and configuration

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Spindelwelle
Primäres rotierendes Element zur Drehmomentübertragung
Material: Legierter Stahl
Klingenklemmmechanismus
Sichert die Schneidklinge, um ein Verrutschen während des Betriebs zu verhindern
Material: Werkzeugstahl
Lagergehäuse
Stützt die Spindeldrehung mit minimaler Reibung und Vibration
Material: Gusseisen oder Aluminium
Dichtungen/Dichtringe
Verhindert Kontamination und hält Schmierung zurück
Material: Synthetischer Gummi oder PTFE
Lager
Tragen Sie die axialen und radialen Lasten der Spindel im Gehäuse.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 10 bar
Durchflussrate:	Bis zu 15.000 U/min
Betriebstemperatur:	-20°C bis 150°C

Montage- und Anwendungskompatibilität

Wasserbasierte KühlmittelSynthetische SchneidflüssigkeitenTrockene Luftumgebungen

Nicht geeignet: Abrasive Suspension mit >20 % Feststoffkonzentration

Auslegungsdaten

Messerdurchmesser und Montageschnittstelle
Erforderliche Drehzahl (U/min)
Maximale Schneidkraft/Drehmoment

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-15000 U/min Drehzahl, 0-500 N·m Drehmoment, -20°C bis 120°C Temperatur

Belastungs- und Ausfallgrenzen

Überschreitet 18000 U/min Fliehkraft, die bei 450 MPa Spannung zu Streckgrenzenversagen führt, überschreitet 600 N·m Drehmoment, das bei 300 MPa zu Schubversagen führt, überschreitet 150°C, was zu thermischer Ausdehnung über 0,15 mm Spiel führt

Fliehkraft, die die Streckgrenze des Materials überschreitet (Fc = mω²r), Torsionsschubspannung, die den Schubmodul überschreitet (τ = T·r/J), differentielle thermische Ausdehnung, die das Spieltoleranz überschreitet (ΔL = α·L·ΔT)

Fertigungskontext

Messerhalter/Spindel wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Ermüdungsrissbildung

Ursache: Zyklische Belastung durch Messerunwucht oder Resonanz, die zu Spannungskonzentration an Ausrundungen oder Passfedernuten führt

Laufbahnausbröckelung am Lager

Ursache: Kontaminationseintritt (Staub/Feuchtigkeit) oder unsachgemäße Schmierung, die zu Mikrogrubenbildung und fortschreitendem Oberflächenabbau führt

Wartungsindikatoren

Hochfrequente Vibration (>4x Basislinie) mit hörbarem Pfeifen während Beschleunigung/Verzögerung
Sichtbare Reibkorrosion oder rötlich-brauner Staub an der Kegelverbindung, der Mikrobewegung anzeigt

Technische Hinweise

Implementieren Sie eine dynamische Auswuchtverifikation nach jedem Messerwechsel unter Verwendung von Phasenanalyse, um eine Schwinggeschwindigkeit von <0,5 mm/s sicherzustellen
Richten Sie ein kontrolliertes Spülsystem mit Überdruck (0,1-0,3 bar) an der Spindelnase ein, um Kontaminationseintritt während Werkzeugwechseln zu verhindern

Konformität und Fertigungsnormen

Referenznormen

ISO 1940-1:2003 (Auswuchtgüteanforderungen für Rotoren)ANSI B94.50-1975 (Spezifikationen für Fräser und Schaftfräser)DIN 69893-1 (Schnittstelle für Werkzeughalter - Schäfte und Spannzapfen)

Fertigungsgenauigkeit

Bohrungsdurchmesser: H7-Toleranz (+0,000mm bis +0,025mm)
Laufabweichung am Kegel: ≤ 0,003mm TIR

Qualitätsprüfung

Koordinatenmessmaschine (KMM) dimensionale Verifikation
Dynamischer Auswuchttest (ISO 1940 G2.5 Gütegrad)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Lagerschmierungsabbau unter 0,05 mm Ölfilmdicke → Erhöhter Reibungskoeffizient von 0,001 auf 0,1, der einen Temperaturanstieg von 15°C/min verursacht → Integriertes Ölnebel-Schmiersystem mit 0,1 MPa Drucküberwachung und automatischer Nachfüllung

Unausgeglichene Messermasse über 0,5 g·mm bei 10000 U/min → Schwingungsamplitude über 0,1 mm, die Resonanz bei 167 Hz Eigenfrequenz verursacht → Dynamisches Auswuchten nach ISO 1940 G2.5 Standard mit 0,1 g·mm Restunwucht bei Betriebsdrehzahl

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Messerhalter/Spindel

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Messerhalter/Spindel

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der Spannbereich für diesen Messerhalter/Spindel?

Der Spannbereich beträgt 3–32 mm und deckt gängige Messerschaftgrößen ab. Verifizieren Sie den genauen Bereich für Ihr Modell mit dem Hersteller.

Was ist die maximale Betriebsdrehzahl?

Die maximale Drehzahl beträgt 12.000 U/min. Darüber hinaus verschlechtern sich Auswuchtung und Rundlauf, daher stellen Sie sicher, dass Ihre Anwendung diese Grenze nicht überschreitet.

Welche Normen gelten für Rundlauf und Schutzart?

Der Rundlauf (TIR) beträgt ≤0,01 mm nach ISO 230-1, und die Schutzart ist IP54–IP65 nach IEC 60529. Dies sind Referenznormen; bestätigen Sie die Konformität mit dem Lieferanten.

Welche Materialien werden für diese Komponente verwendet?

Materialien auf Datei umfassen legierten Stahl, Edelstahl und Werkzeugstahl. Eine typische Materialgüte ist 40CrMo4 (DIN EN 10083), gehärtet auf HRC 45–52 nach ISO 6508.
