Schlitten/Gleitblock

Auf Basis strukturierter CNFX-Herstellerprofile wird Schlitten/Gleitblock im Bereich Maschinen- und Anlagenbau anhand von Nennlast bis Fahrgeschwindigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Schlitten/Gleitblock wird durch die Baugruppe aus Lagerkäfig und Enddichtungen beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine mechanische Komponente, die sich entlang linearer Führungen bewegt und präzise lineare Bewegung und Unterstützung für angebrachte Geräte bietet.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

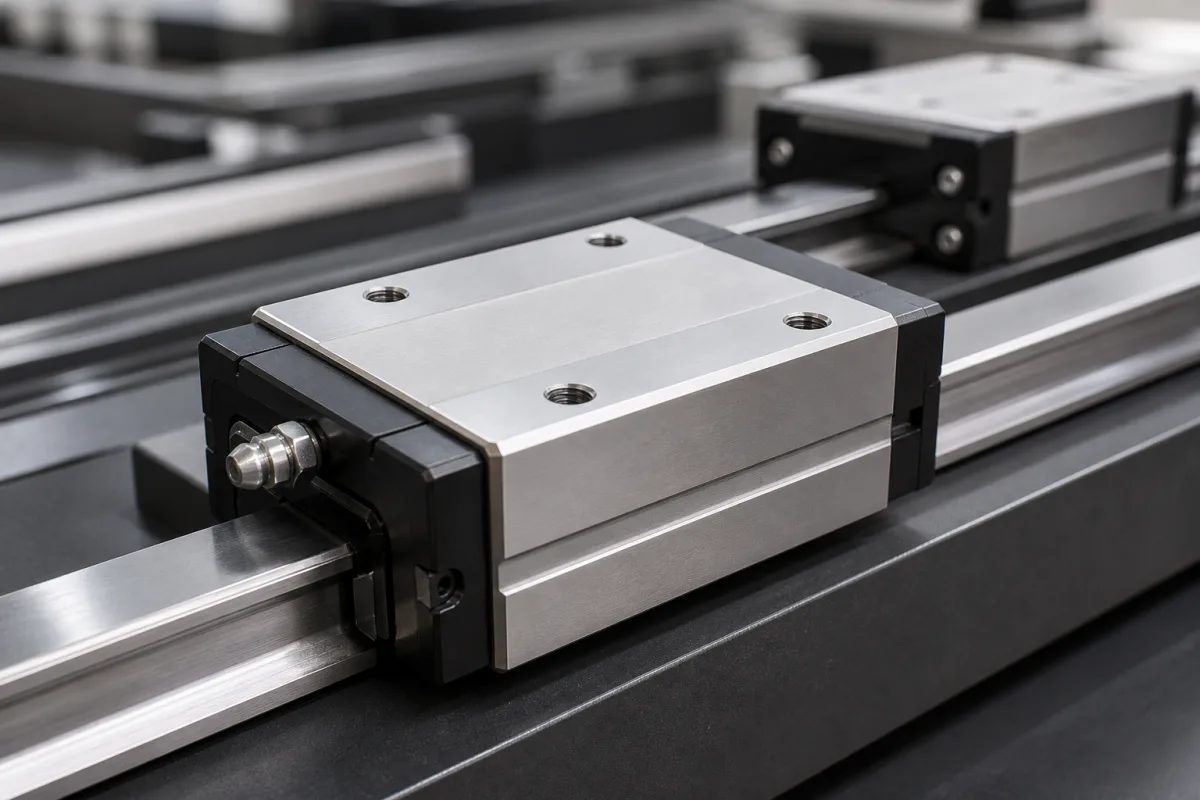

Schlitten/Gleitblock in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Schlitten/Gleitblock

Technische Definition

Der Schlitten oder Gleitblock ist eine kritische Komponente in X-Achsen-Führungs- und Antriebssystemen, die auf linearen Führungen montiert wird und sich mit minimaler Reibung entlang dieser bewegt. Er dient als Schnittstelle zwischen stationären Führungen und beweglicher Ausrüstung und bietet stabile Unterstützung, präzise Positionierung und reibungslose lineare Bewegung für Werkzeuge, Sensoren oder Werkstücke in automatisierten Maschinen und Industrieanlagen. Diese Komponente wird typischerweise aus Kohlenstoffstahl, Edelstahl oder Aluminiumlegierung hergestellt und ist in verschiedenen Größen erhältlich, um unterschiedliche Führungsbreiten und Lastanforderungen zu erfüllen. Zu den wichtigsten Parametern gehören Nennlastkapazität (500–5000 N), Verfahrgeschwindigkeit (0,5–5 m/s), Positioniergenauigkeit (±0,01–±0,05 mm nach ISO 10791-2), Wiederholgenauigkeit (±0,003–±0,01 mm nach ISO 230-2), Betriebstemperatur (-20 bis 80 °C), maximale Beschleunigung (10–50 m/s²) und Führungsbreite (15–65 mm nach ISO 12090-1). Andere Abmessungen wie Blockhöhe, -länge, -breite, Montageabstand und Gewicht variieren je nach Größe und Material. Materialgüten können GCr15 oder 42CrMo4 umfassen, und die Schutzart reicht von IP54 bis IP65. Der Schlitten/Gleitblock arbeitet nach dem Prinzip der linearen Bewegung mit Wälzkörpern (Kugeln oder Rollen) oder Gleitflächen. Er enthält umlaufende Kugellager oder Rollenelemente, die entlang präzisionsgeschliffener Laufbahnen im Block laufen, Reibung reduzieren und eine reibungslose, genaue Bewegung entlang der Führung ermöglichen. Vorspannungs-Einstellmechanismen gewährleisten den richtigen Kontakt und eliminieren Spiel für hochpräzise Anwendungen. Bei der Auswahl eines Schlittens/Gleitblocks sollten Sie modellspezifische Werte für Last, Geschwindigkeit, Genauigkeit und Umgebungsbeständigkeit mit dem rechtlichen Hersteller oder Lieferanten verifizieren, da die aufgeführten Bereiche nur als Referenz dienen. Korrekte Installation, Schmierung und Wartung sind entscheidend, um die spezifizierte Leistung und Lebensdauer zu erreichen.

Funktionsprinzip

Der Schlitten/Gleitblock arbeitet nach dem Prinzip der linearen Bewegung mit Wälzkörpern (Kugeln oder Rollen) oder Gleitflächen. Er enthält umlaufende Kugellager oder Rollenelemente, die entlang präzisionsgeschliffener Laufbahnen im Block laufen, Reibung reduzieren und eine reibungslose, genaue Bewegung entlang der Führung ermöglichen. Vorspannungs-Einstellmechanismen gewährleisten den richtigen Kontakt und eliminieren Spiel für hochpräzise Anwendungen.

Hauptmaterialien

Kohlenstoffstahl, Edelstahl, Aluminiumlegierung

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennlast	500–5000 N	Static load capacity; dynamic load is lower.
Fahrgeschwindigkeit	0.5–5 m/s	Maximum speed depends on lubrication and load.
Positioniergenauigkeit	±0.01–±0.05 mm	Higher accuracy requires preloaded rails.ISO 10791-2
Wiederholgenauigkeit	±0.003–±0.01 mm	Depends on ball screw and guide preload.ISO 230-2
Betriebstemperatur	-20–80 °C	Seals and grease limit the range.
Maximale Beschleunigung	10–50 m/s²	Higher acceleration reduces service life.
Schienenbreite	15–65 mm	Common sizes: 15, 20, 25, 30, 35, 45, 55, 65.ISO 12090-1
Schlittenhöhe	24–90 mm	Height from rail top to block top.
Schlittenlänge	60–200 mm	Length along the rail direction.
Schlittenbreite	34–100 mm	Width across the rail.
Befestigungsabstand	20–80 mm	Distance between mounting holes on the block.
Gewicht	0.5–10 kg	Per block, varies with size and material.
Werkstoffgüte	GCr15, 42CrMo4	Bearing steel or alloy steel for rails and blocks.GB/T 18254, EN 10083-3

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Lagerkäfig
Hält und führt umlaufende Kugellager
Material: Kohlenstoffstahl
Enddichtungen
Schützen interne Bauteile vor Verunreinigungen
Material: Synthetischer Gummi
Montageplatte
Bietet Befestigungspunkte für Ausrüstung
Material: Kohlenstoffstahl
Vorspann-Einstellmechanismus
Einstellung der Lageranpressung für optimale Leistung
Material: Edelstahl
Umlaufkugellager
Die Wälzkörper, die entlang der inneren Laufbahnen wandern.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Max. 50 MPa statische Tragfähigkeit, dynamische Lasten typischerweise 30-40 % niedriger
Weitere Spezifikationen:	Max. Geschwindigkeit: 5 m/s, Beschleunigung: 50 m/s², IP-Schutzart: IP54-IP67 abhängig von Dichtungen
Betriebstemperatur:	-20 °C bis +80 °C (Standard), -40 °C bis +120 °C (Spezialdichtungen/Schmierstoffe)

Montage- und Anwendungskompatibilität

Industrielle MaschinenumgebungenReinraumanwendungen (mit geeigneten Dichtungen)Mäßige Vibrationsbedingungen

Nicht geeignet: Eingetaucht in Salzwasser oder hochkorrosive chemische Immersion ohne spezielle Beschichtungen

Auslegungsdaten

Maximale Last (statisch und dynamisch)
Erforderliche Verfahrlänge und Präzision (Wiederholgenauigkeit/Genauigkeit)
Montagekonfiguration und Platzbeschränkungen

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-2,0 m/s Lineargeschwindigkeit, -20 °C bis 80 °C Umgebungstemperatur, 0,5-50 kN dynamische Tragfähigkeit

Belastungs- und Ausfallgrenzen

Überschreitung von 2,5 m/s Lineargeschwindigkeit führt zum Zusammenbruch der hydrodynamischen Schmierung, Überschreitung von 100 °C führt zu thermischem Schmierstoffabbau, Überschreitung von 75 kN Last führt zu Hertzscher Pressung > 1,5 GPa

Hydrodynamische Schmierung versagt bei Reynolds-Zahl > 1000, thermische Ausdehnungsdifferenz übersteigt 50 µm/m·K, plastische Verformung bei Kontaktspannung > Streckgrenze von Lagerstahl (typisch 1,2-1,8 GPa)

Fertigungskontext

Schlitten/Gleitblock wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Übermäßiger Verschleiß an Gleitflächen

Ursache: Unzureichende Schmierung führt zu Metall-auf-Metall-Kontakt, Kontaminationseintritt (Staub, Schmutz) oder Fehlausrichtung verursacht ungleichmäßige Lastverteilung.

Präzisionsverlust/Spiel

Ursache: Verschleiß in Kugelgewindetrieben oder Linearführungskomponenten, falsche Vorspanneinstellung oder thermische Ausdehnung/Schrumpfung beeinflusst die Ausrichtung.

Wartungsindikatoren

Ungewöhnliche Schleif- oder Kratzgeräusche während der Bewegung
Sichtbare Metallspäne oder Verfärbungen um Schmierpunkte herum

Technische Hinweise

Implementieren Sie automatisierte Schmiersysteme mit Zustandsüberwachung, um eine konsistente, saubere Schmierstoffzufuhr in optimalen Intervallen sicherzustellen.
Etablieren Sie Laserausrichtungsverifizierungsprotokolle während der Installation und periodischen Wartung, um die parallele/rechtwinklige Ausrichtung innerhalb der Herstellerspezifikationen aufrechtzuerhalten.

Konformität und Fertigungsnormen

Referenznormen

ISO 3408-1:2006 (Kugelgewindetriebe - Teil 1: Begriffe und Bezeichnungen)ANSI/ASME B5.48-1977 (Werkzeugmaschinenkomponenten - Wälzlager für Linearbewegungen)DIN 645-1:2012 (Linearkugellager - Teil 1: Einzellager in offener Bauart, Maße und Toleranzen)

Fertigungsgenauigkeit

Bohrungsdurchmesser-Toleranz: +/-0,01 mm
Parallelität der Montageflächen: 0,05 mm pro 100 mm

Qualitätsprüfung

Maßliche Überprüfung mittels Koordinatenmessgerät (KMG)
Härteprüfung mittels Rockwell- oder Brinell-Verfahren

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Kontaminationseintritt (Partikel > 10 µm ISO 4406 Code 16/14/11) → Dreikörper-Abrasion erhöht Reibungskoeffizient von 0,001 auf >0,1 → Integrale Dichtung mit IP65-Schutzart, Überdruckspülsystem bei 0,1 bar über Umgebungsdruck

Fehlausrichtung übersteigt 0,05 mm/100 mm Parallelitätsfehler → Kantenbelastung verursacht lokale Spannungskonzentration > 3× nominal, vorzeitige Ermüdungsausbröckelung → Selbstausrichtende Kugelsitzkonstruktion mit ±2° Winkelkompensation, Laserausrichtung während der Installation

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Schlitten/Gleitblock

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Schlitten/Gleitblock

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die typische Lastkapazität eines Schlittens/Gleitblocks?

Die Nennlastkapazität liegt typischerweise zwischen 500 und 5000 N, aber die dynamische Last ist niedriger. Verifizieren Sie immer die genaue Kapazität für Ihr spezifisches Modell und Ihre Anwendung mit dem Hersteller.

Welche Materialien werden üblicherweise für Schlitten/Gleitblöcke verwendet?

Häufige Materialien sind Kohlenstoffstahl, Edelstahl und Aluminiumlegierung. Materialgüten können GCr15 oder 42CrMo4 umfassen, aber bestätigen Sie die genaue Güte mit dem Lieferanten.

Wie beeinflusst die Vorspannung die Leistung eines Schlittens/Gleitblocks?

Die Vorspannungseinstellung gewährleistet den richtigen Kontakt zwischen Wälzkörpern und Laufbahnen, eliminiert Spiel und verbessert Steifigkeit und Genauigkeit. Höhere Vorspannung kann die Steifigkeit erhöhen, aber die Lebensdauer verkürzen.

Welchen Umgebungsbedingungen kann ein Schlitten/Gleitblock standhalten?

Der Betriebstemperaturbereich liegt typischerweise bei -20 bis 80 °C, und die Schutzart reicht von IP54 bis IP65. Für staubige oder feuchte Umgebungen wird eine höhere Schutzart empfohlen. Überprüfen Sie immer die Spezifikationen des Herstellers.
