Technische Definition

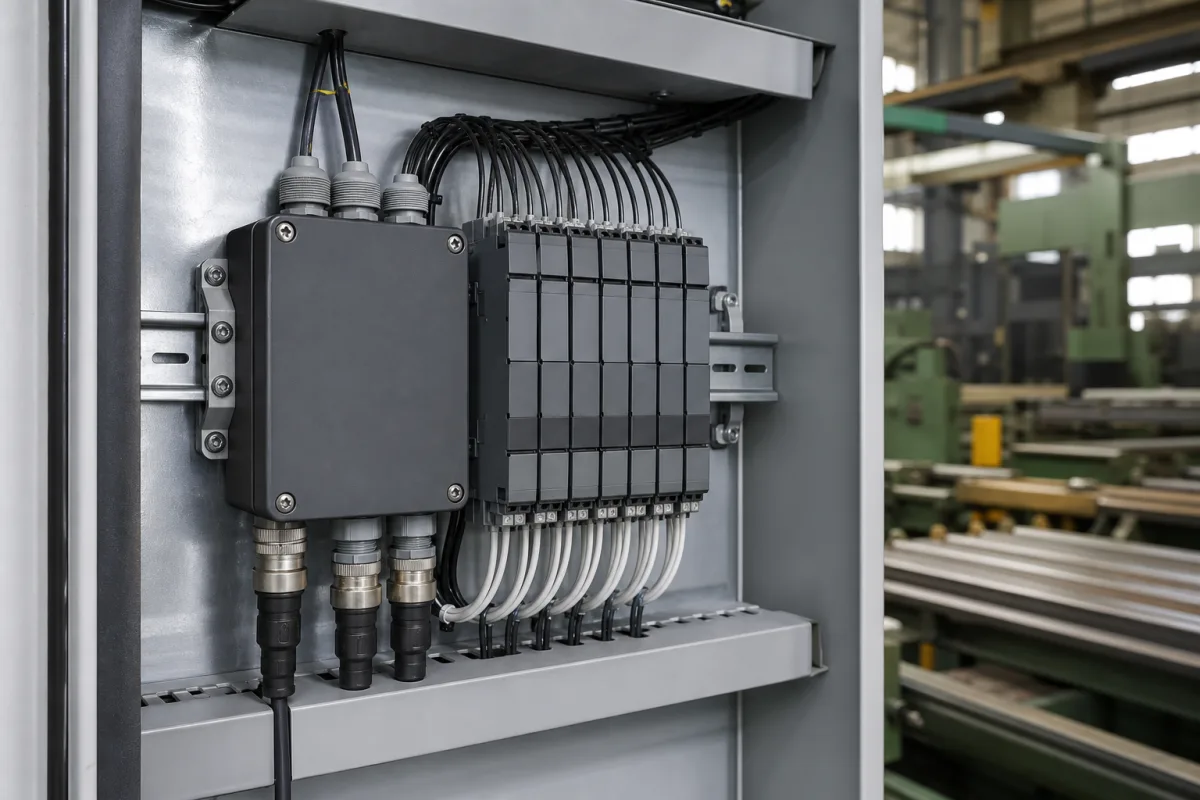

Die Steuerungsschnittstelle ist eine spezialisierte elektronische Komponente, die in Fliegende-Schere- und Fliegende-Säge-Systemen in der Maschinen- und Anlagenbauindustrie eingesetzt wird. Sie dient als Kommunikationsbrücke zwischen der zentralen Steuereinheit und den mechanischen Aktuatoren, Sensoren und Schneidmechanismen. Die Schnittstelle übersetzt Steuersignale in präzise Betriebsbefehle und ermöglicht so synchronisiertes Schneiden, Positionieren und Geschwindigkeitsregelung. Sie empfängt digitale oder analoge Signale vom Steuerungssystem, verarbeitet sie über Signalaufbereitungsschaltungen und gibt Befehle aus, um Motoren, Magnetspulen und andere Aktuatoren anzusteuern, die die Bewegung des Scheren-/Sägeblatts, den Materialvorschub und die Schneidsynchronisation steuern. Die Schnittstelle ist für industrielle Umgebungen ausgelegt, mit einer Nennspannung von 24 V DC (±10 %) gemäß IEC 61131-2, einer Leistungsaufnahme von 15 bis 60 W je nach Anzahl der I/O-Kanäle und 16 bis 32 digitalen Eingängen und Ausgängen, jeweils konfigurierbar je nach Anwendung. Die Analogauflösung beträgt 12 bis 16 Bit für präzises Feedback. Kommunikationsprotokolle umfassen PROFINET, EtherNet/IP und Modbus TCP, wählbar über DIP-Schalter, gemäß IEC 61158. Die Betriebstemperatur reicht von -40 bis 85 °C gemäß IEC 60068-2-1/2, mit Schutzart IP54 bis IP65 gemäß IEC 60529. Die Vibrationsfestigkeit beträgt 5 bis 10 g gemäß IEC 60068-2-6, und die Schockfestigkeit 15 bis 30 g gemäß IEC 60068-2-27. Gehäusematerialien umfassen Aluminium und Edelstahl, mit einem Gewicht von 2,5 bis 5,0 kg und Abmessungen von 200 x 150 x 75 mm bis 300 x 200 x 100 mm. Die Schnittstelle wird typischerweise in einem Schaltschrank montiert. Bei der Auswahl dieser Komponente sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Bereiche Referenzwerte sind. Die Schnittstelle ist kein eigenständiges Produkt; sie muss mit dem Steuerungssystem und mechanischen Komponenten integriert werden. Regelmäßige Wartung umfasst die Überprüfung der Signalintegrität, der Steckverbinderfestigkeit und der Umgebungsabdichtung. Ausfallindikatoren können Kommunikationsfehler, unregelmäßiges Aktuatorverhalten oder Synchronisationsverlust sein. Die Schnittstelle ist nicht für bestimmte Normen zertifiziert; die aufgeführten Normen dienen nur als Beschaffungsreferenz.
Funktionsprinzip
Die Schnittstelle empfängt Steuersignale (digital oder analog) von der zentralen Steuereinheit. Diese Signale werden durch Aufbereitungsschaltungen gefiltert, verstärkt oder umgewandelt. Die verarbeiteten Signale werden dann an Ausgangsstufen gesendet, die Aktuatoren wie Motoren und Magnetspulen ansteuern. Die Schnittstelle empfängt auch Feedback von Sensoren, das für die Regelung von Schnittposition und -geschwindigkeit verwendet wird. Kommunikationsprotokolle wie PROFINET oder Modbus TCP ermöglichen den Datenaustausch mit übergeordneten Systemen. Die Schnittstelle stellt sicher, dass Schneidaktionen mit dem Materialvorschub synchronisiert sind, um Fehler zu vermeiden.
