Technische Definition

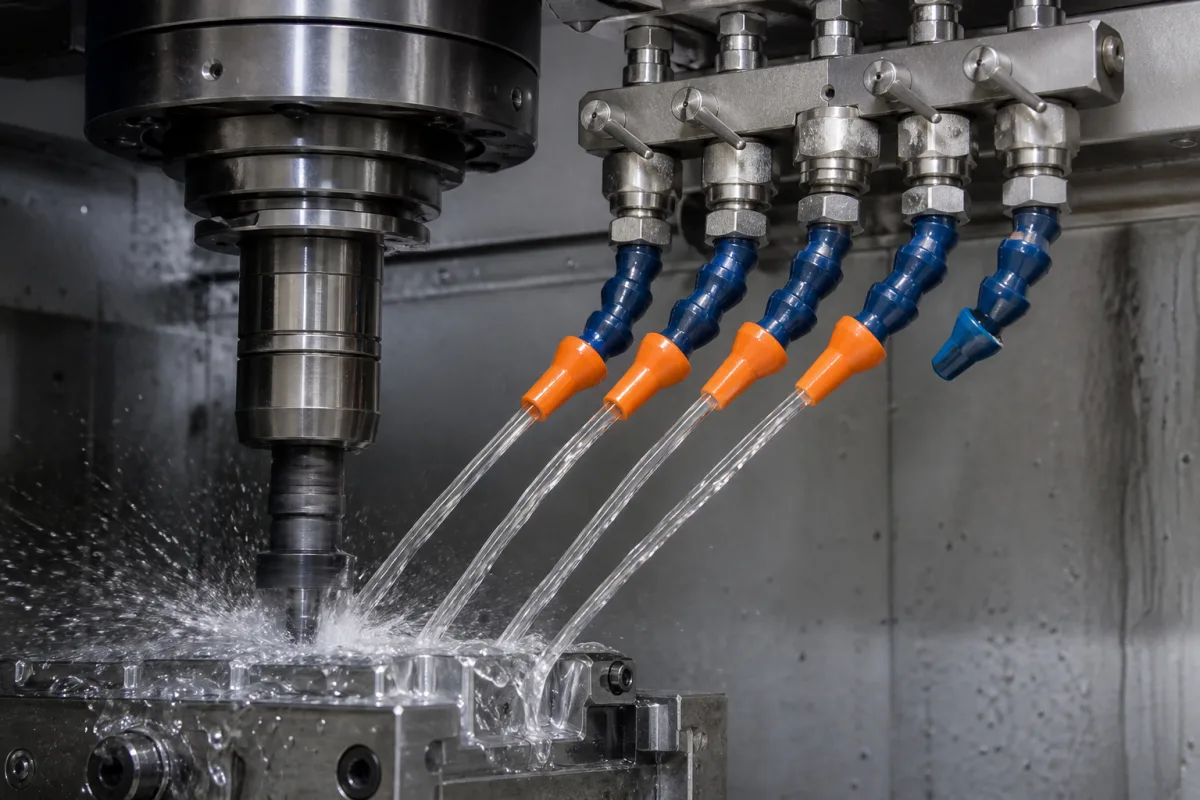

Düsenspitzen sind präzisionsgefertigte Komponenten in Kühlsystemen, die die Richtung, Geschwindigkeit und das Muster des Kühlmittelaustritts auf Zieloberflächen oder Komponenten, die ein Wärmemanagement erfordern, regulieren. Sie gewährleisten eine effiziente Wärmeübertragung und verhindern Überhitzung in Industriemaschinen. Diese Düsen werden typischerweise am Ende von Kühlmittelversorgungsleitungen installiert und sind in verschiedenen Ausführungen erhältlich, um unterschiedlichen Anwendungsanforderungen gerecht zu werden. Die innere Geometrie der Düse – einschließlich Form, Durchmesser und Winkel – bestimmt die Strömungseigenschaften wie Sprühmuster und Abdeckungsbereich. Düsenspitzen werden üblicherweise aus Edelstahl, Messing oder technischen Kunststoffen hergestellt und bieten ein Gleichgewicht zwischen Haltbarkeit, Korrosionsbeständigkeit und Wirtschaftlichkeit. Zu den wichtigsten Parametern gehören Nenndurchmesser (DN15–DN50), Betriebsdruck (1,0–1,6 MPa), Durchflussrate (5–50 L/min), Sprühwinkel (15–120°), Betriebstemperatur (-20 bis 120 °C), Materialgüte (304/316), Anschlussart (G1/4–G1), Gewicht (0,1–0,5 kg), Oberflächengüte (Ra 0,8–1,6 μm) und Sitzleckrate (≤0,01 mL/min). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Normen wie ISO 6708, ASTM A276, ISO 228-1 und ISO 1302 werden als Referenz für Abmessungen, Leistung und Prüfung herangezogen. Bei der Auswahl einer Düsenspitze sind die erforderliche Durchflussrate, der Druck, der Sprühwinkel sowie die Kompatibilität mit dem Kühlmittel und dem Rohrleitungssystem zu berücksichtigen. Eine regelmäßige Inspektion auf Verschleiß, Verstopfung oder Leckagen wird empfohlen, um die Leistung aufrechtzuerhalten. Wenn die Düse Anzeichen von Erosion, Verformung oder übermäßiger Leckage aufweist, ist ein Austausch erforderlich. Konsultieren Sie stets den Hersteller oder Lieferanten, um zu bestätigen, dass die gewählte Düse die spezifischen betrieblichen und Compliance-Anforderungen erfüllt.
Funktionsprinzip
Düsenspitzen funktionieren, indem sie unter Druck stehendes Kühlmittel durch eine speziell gestaltete Öffnung leiten. Die innere Geometrie der Düse (Form, Durchmesser, Winkel) wandelt den Druck der Flüssigkeit in einen kontrollierten Strahl, Jet oder Sprühmuster um und optimiert so die Oberflächenabdeckung und die Wärmeaustauscheffizienz am Einsatzort. Die Gestaltung der Öffnung bestimmt die Geschwindigkeit und Verteilung des Kühlmittels und ermöglicht eine präzise Ausrichtung auf heiße Stellen. Der Betriebsdruckbereich von 1,0–1,6 MPa gewährleistet eine ordnungsgemäße Abdichtung und Zerstäubung. Der Sprühwinkel, der von 15° bis 120° reicht, beeinflusst den Abdeckungsbereich und die Kühlwirkung. Das Düsenmaterial und die Oberflächenbeschaffenheit beeinflussen die Beständigkeit gegen Korrosion und Verschmutzung und wirken sich auf die langfristige Zuverlässigkeit aus.
