Technische Definition

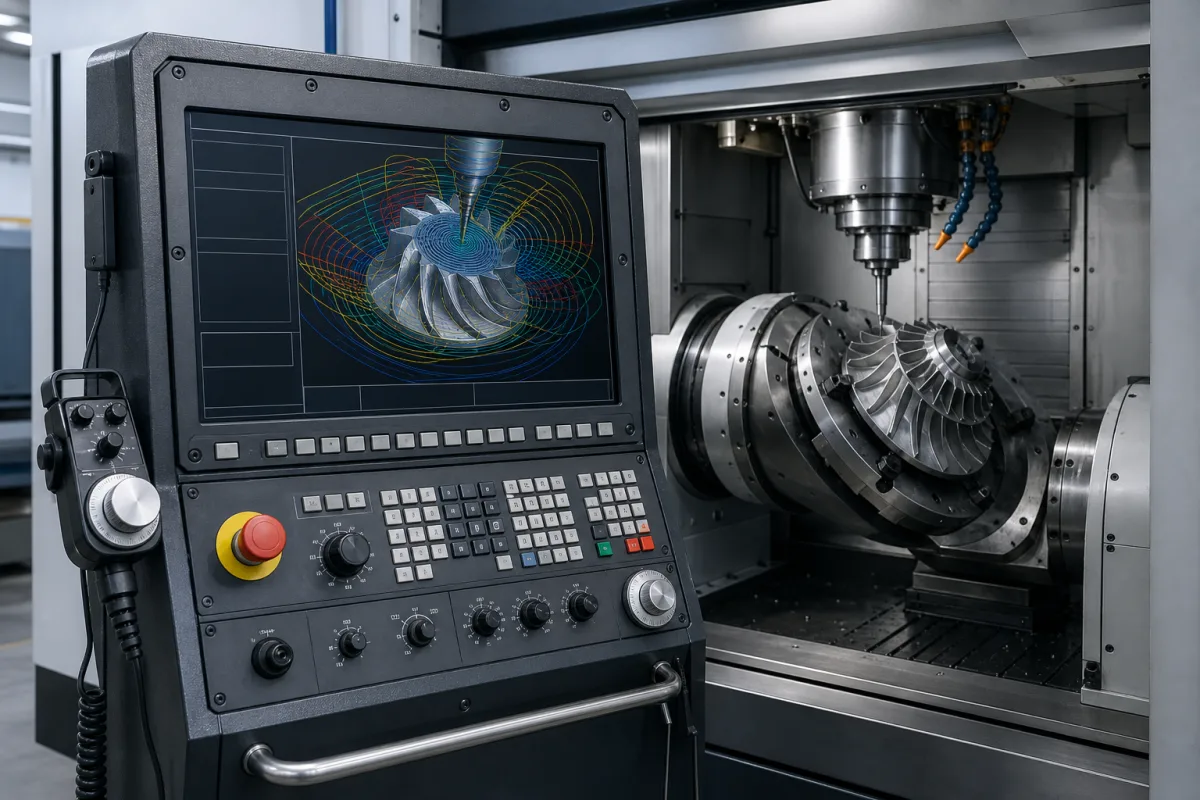

Die 5-Achsen-CNC-Steuerung ist eine zentrale Verarbeitungseinheit für industrielle CNC-Bearbeitungssysteme. Sie interpretiert CAD/CAM-Anweisungen, berechnet komplexe Werkzeugpfade und koordiniert die synchronisierte Bewegung von fünf unabhängigen Achsen – typischerweise X, Y, Z und zwei Rotationsachsen – um die Bearbeitung komplexer dreidimensionaler Werkstücke zu ermöglichen. Die Steuerung empfängt digitale Bearbeitungsanweisungen (G-Code) von CAD/CAM-Software, verarbeitet diese Befehle über ihren Mikroprozessor und erzeugt präzise elektrische Signale, die Servomotoren und Aktuatoren antreiben. Sie überwacht kontinuierlich die Positionsrückmeldung von Encodern an allen fünf Achsen, führt Echtzeitberechnungen durch, um eine genaue Werkzeugpositionierung und Geschwindigkeitsregelung aufrechtzuerhalten, und kompensiert mechanische Fehler und thermische Ausdehnung. Dieses Gerät ist typischerweise in einem Aluminiumgehäuse mit einer Leiterplatte und einem Kupferkühlkörper untergebracht und für die Integration in Maschinen- und Anlagenbau konzipiert. Zu den wichtigsten Parametern gehören: gleichzeitige 5-Achsen-Interpolation, Spindeldrehzahlbereich 0–24000 U/min, Eilganggeschwindigkeit 30–60 m/min, Positioniergenauigkeit ±0,005 mm (ISO 230-2), Wiederholgenauigkeit ±0,003 mm (ISO 230-2), Steuerungsauflösung 0,001 mm, Eingangsleistung 3–10 kW (IEC 60204-1), Versorgungsspannung 220–480 V AC (IEC 60038), Betriebstemperatur 0–45°C (IEC 60721-3-3), Lagertemperatur -20–60°C (IEC 60721-3-1), relative Luftfeuchtigkeit 10–90% (IEC 60721-3-3), Schutzart IP54–IP65 (IEC 60529) und Gewicht 15–30 kg. Diese Werte sind Referenzbereiche und müssen für das jeweilige Modell und die Anwendung bestätigt werden. Die Steuerung ist eine Komponente, keine vollständige Maschine, und ihre Leistung hängt von den verwendeten Spindel- und Servoantrieben ab. Bei der Beschaffung sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren.
Funktionsprinzip
Die Steuerung empfängt digitale Bearbeitungsanweisungen (G-Code) von CAD/CAM-Software, verarbeitet diese Befehle über ihren Mikroprozessor und erzeugt präzise elektrische Signale, die Servomotoren und Aktuatoren antreiben. Sie überwacht kontinuierlich die Positionsrückmeldung von Encodern an allen fünf Achsen, führt Echtzeitberechnungen durch, um eine genaue Werkzeugpositionierung und Geschwindigkeitsregelung aufrechtzuerhalten, und kompensiert mechanische Fehler und thermische Ausdehnung.
