Membrankopf

Auf Basis strukturierter CNFX-Herstellerprofile wird Membrankopf im Bereich Maschinen- und Anlagenbau anhand von Membrandurchmesser bis Hublänge eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Membrankopf wird durch die Baugruppe aus Membran und Kopfgehäuse beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Der Membrankopf ist die Kernkomponente einer chemischen Dosierpumpe, die die Membran aufnimmt und durch hin- und hergehende Bewegung die Pumpwirkung erzeugt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

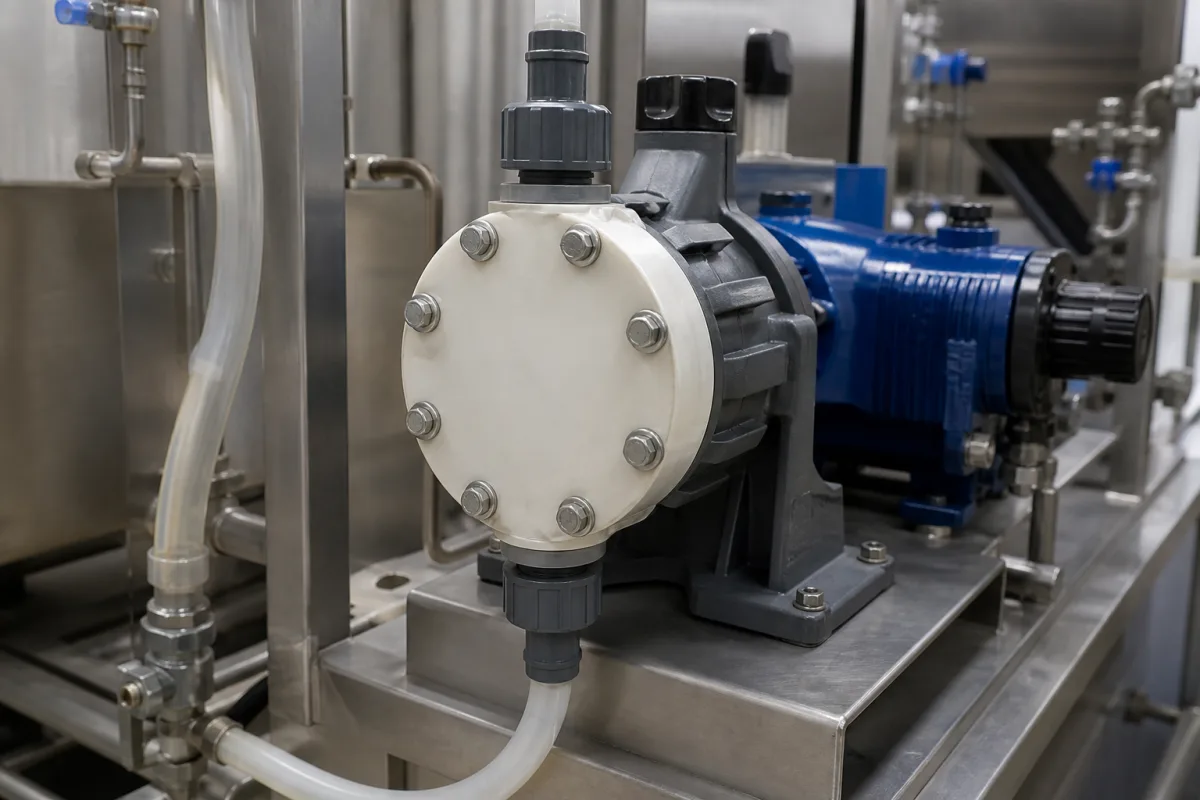

Membrankopf in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Membrankopf

Technische Definition

In chemischen Dosierpumpen ist der Membrankopf die kritische Baugruppe, in der die flexible Membran montiert ist. Er wandelt die mechanische Bewegung des Pumpenantriebs in eine präzise volumetrische Verdrängung von Chemikalien um. Der Kopf besteht typischerweise aus einem Gehäuse, einer Membran, Ventilen und Dichtelementen, die zusammenarbeiten, um Saug- und Ausstoßzyklen für eine genaue chemische Dosierung zu erzeugen. Der Membrankopf ist für eine Reihe von Betriebsbedingungen ausgelegt, mit einem maximalen Betriebsdruck typischerweise zwischen 1,0 und 1,6 MPa, Membrandurchmessern von 50 bis 200 mm und Hublängen von 10 bis 50 mm. Die Durchflussraten können je nach Hub und Frequenz zwischen 0,5 und 500 l/h liegen. Die Betriebstemperatur ist durch das Membranmaterial begrenzt, typischerweise -20 bis 80 °C. Übliche Membranmaterialien sind PTFE und EPDM, während das Kopfgehäuse aus PTFE, Edelstahl 316L, PVDF oder EPDM bestehen kann. Die Anschlussgrößen reichen von DN15 bis DN50 (gemäß DIN EN 1092-1), und das Gewicht der Kopfbaugruppe beträgt typischerweise 5 bis 30 kg. Die Leckrate ist mit 0 bis 0,1 ml/min angegeben, und die Wiederholbarkeit beträgt ±0,5 %. Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das spezifische Modell und die Anwendung bestätigt werden. Der Membrankopf ist eine Komponente, die in chemischen Dosiersystemen verwendet wird, und seine Auswahl hängt von der chemischen Verträglichkeit, dem Druck, der Temperatur und der erforderlichen Durchflussrate ab. Eine ordnungsgemäße Installation und Wartung sind unerlässlich, um eine genaue Dosierung zu gewährleisten und Leckagen zu verhindern. Überprüfen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.

Funktionsprinzip

Der Membrankopf arbeitet durch hin- und hergehende Bewegung. Wenn sich der Pumpenaktuator bewegt, biegt er die Membran in der Kopfkammer und erzeugt Druckunterschiede. Während des Saughubs zieht sich die Membran zurück, erzeugt ein Vakuum, das das Einlassventil öffnet und Chemikalie in die Kammer zieht. Während des Ausstoßhubs dehnt sich die Membran aus, erhöht den Druck, schließt das Einlassventil, öffnet das Auslassventil und stößt die Chemikalie durch die Auslassleitung aus.

Hauptmaterialien

PTFE (Polytetrafluorethylen), Edelstahl (316L), PVDF (Polyvinylidenfluorid), EPDM (Ethylen-Propylen-Dien-Kautschuk)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Membrandurchmesser	50–200 mm	Determines flow rate per stroke
Hublänge	10–50 mm	Adjusts displacement volume
Durchflussrate	0.5–500 L/h	Depends on stroke and frequency
Betriebstemperatur	-20–80 °C	Limited by diaphragm material
Membranmaterial	PTFE/EPDM	Chemical compatibility critical
Anschlussgröße	DN15–DN50	Matches piping systemDIN EN 1092-1
Gewicht	5–30 kg	Affects installation and support
Leckrate	0–0.1 mL/min	Zero leakage for safety
Wiederholbarkeit	±0.5 %	Critical for dosing accuracy

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Membran
Flexible Trennwand, die das Chemikalium vom Antriebsmechanismus trennt und die Pumpwirkung erzeugt
Material: PTFE oder EPDM
Kopfgehäuse
Starre Struktur, die die Membran aufnimmt und Montagepunkte für Ventile bereitstellt
Material: Edelstahl oder PVDF
Ventilbaugruppe
Rückschlagventile zur Steuerung der chemischen Strömungsrichtung während Saug- und Förderzyklen
Material: Edelstahl mit PTFE-Dichtungen
Dichtungsringe
Verhindern chemische Leckagen zwischen den Passflächen des Kopfgehäuses
Material: EPDM oder Viton

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 200 bar
Durchflussrate:	0,1 bis 1000 l/h
Betriebstemperatur:	-20 °C bis 120 °C
slurry concentration:	Bis zu 60 % Feststoffanteil nach Gewicht

Montage- und Anwendungskompatibilität

Korrosive Chemikalien (Säuren, Laugen)Hochreine pharmazeutische FluideAbrasive Suspensionen mit geeignetem Membranmaterial

Nicht geeignet: Medien mit großen Feststoffpartikeln (>2 mm Durchmesser)

Auslegungsdaten

Erforderliche Förderleistung (l/h)
Systemdruck (bar)
Chemische Zusammensetzung und Temperatur des Mediums

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-100 bar

Belastungs- und Ausfallgrenzen

120 bar Druckdifferenz

Streckgrenze des PTFE-Membranmaterials (23 MPa) überschritten, was plastische Verformung und Bruch verursachte

Fertigungskontext

Membrankopf wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Ermüdungsrissbildung

Ursache: Zyklische Verformung durch Druckdifferenzen, die die Dauerfestigkeitsgrenze des Materials überschreiten, oft beschleunigt durch chemischen Abbau oder Temperaturspitzen.

Chemischer Abbau/Quellung

Ursache: Unverträglichkeit zwischen Membranmaterial und Prozessfluid, die zu Elastizitätsverlust, Versprödung oder Maßänderungen führt.

Wartungsindikatoren

Sichtbare Pulsationsunregelmäßigkeiten oder reduzierte Förderleistung im Betrieb
Hörbares Zischen oder Gluckern, das auf interne Leckage an der Membran hinweist

Technische Hinweise

Prädiktive Instandhaltung durch regelmäßige Dickenmessung (Ultraschall) und Druckabfalltests zur Früherkennung von Ermüdung implementieren
Membranmaterial anhand umfassender chemischer Beständigkeitstabellen auswählen und Vorfiltration zur Entfernung abrasiver Partikel installieren

Konformität und Fertigungsnormen

Referenznormen

ANSI/FCI 70-2: Dichtheit von RegelventilsitzenDIN 3230-1: Manometer - Membranabdichtungen - Teil 1: Druckanschlüsse

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,01 mm
Oberflächenplanheit: 0,05 mm

Qualitätsprüfung

Dichtheitsprüfung bei 1,5-fachem Nenndruck
Maßliche Prüfung mit Koordinatenmessgerät (KMG)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Chemische Unverträglichkeit mit 30 %iger Schwefelsäurelösung → Polymerabbau und Versprödung der Membran → Materialwechsel zu EPDM-Elastomer mit 0,5 mm Dicke

Kavitation durch 85 °C Fluidtemperatur, die den Dampfdruck überschreitet → Lochfraß-Erosion auf der Membranoberfläche → Positiver Saugstutzenhöhe von 2,5 m bei erforderlicher NPSHr von 1,8 m einhalten

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Membrankopf

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Membrankopf

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Funktion hat ein Membrankopf in einer chemischen Dosierpumpe?

Der Membrankopf nimmt die flexible Membran auf und wandelt die mechanische Bewegung des Pumpenantriebs in eine präzise volumetrische Verdrängung von Chemikalien um. Er erzeugt Saug- und Ausstoßzyklen zur genauen chemischen Dosierung.

Welche Materialien werden üblicherweise für Membranköpfe verwendet?

Übliche Materialien sind PTFE, Edelstahl 316L, PVDF und EPDM. Die Membran selbst besteht oft aus PTFE oder EPDM, abhängig von der chemischen Verträglichkeit.

Was sind typische Betriebsparameter für einen Membrankopf?

Typische Bereiche sind maximaler Betriebsdruck von 1,0–1,6 MPa, Membrandurchmesser von 50–200 mm, Hublänge von 10–50 mm, Durchflussrate von 0,5–500 l/h und Betriebstemperatur von -20 bis 80 °C. Dies sind Referenzbereiche und müssen für das spezifische Modell bestätigt werden.

Wie überprüfe ich die Eignung eines Membrankopfs für meine Anwendung?

Prüfen Sie die chemische Verträglichkeit der benetzten Materialien, den erforderlichen Druck und die Temperatur, die Durchflussrate und die Anschlussgröße. Konsultieren Sie immer den rechtlichen Hersteller oder Lieferanten für modellspezifische Daten und Normenkonformität.
