Technische Definition

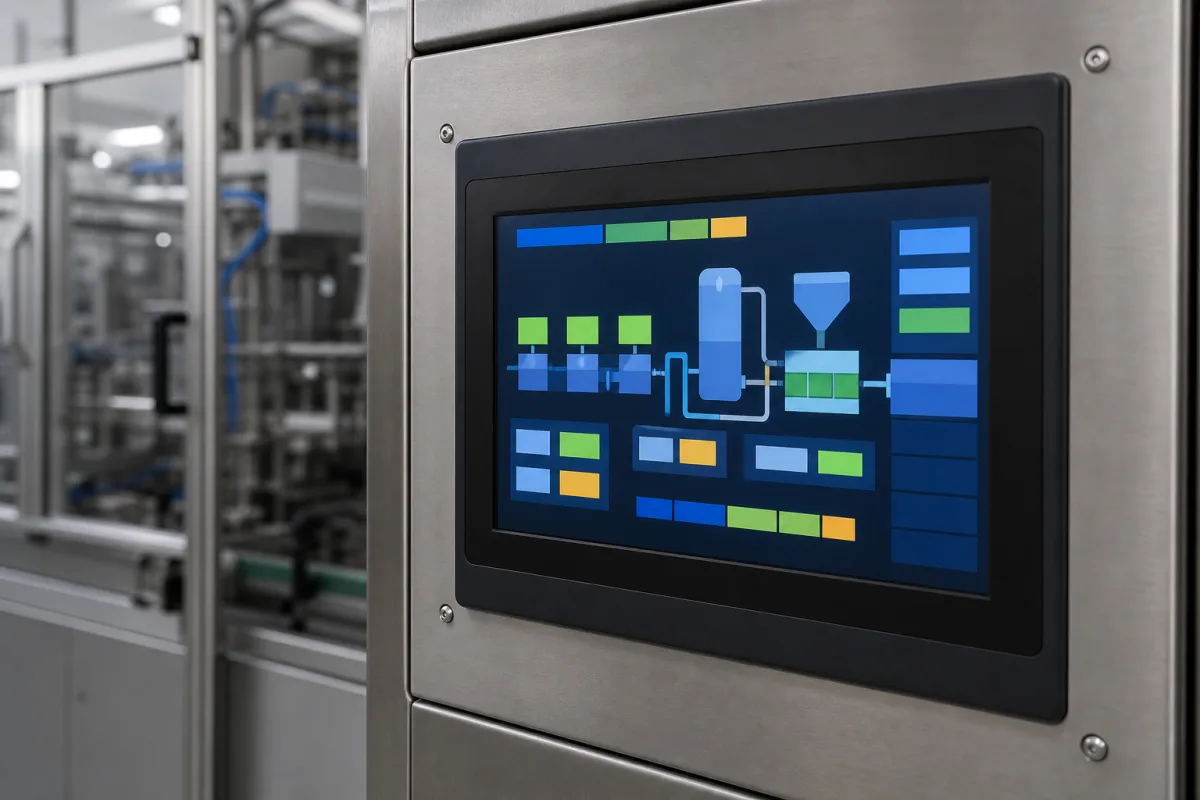

Das Display/die Schnittstelle ist die benutzerseitige Komponente eines Präzisions-Durchflussreglers, die eine Echtzeitvisualisierung von Durchflussraten, Druck, Temperatur und anderen kritischen Parametern ermöglicht und es Bedienern erlaubt, den Durchflussprozess über intuitive Eingabemechanismen einzustellen, anzupassen und zu steuern. Diese Komponente ist für die Integration in industrielle Maschinen und Anlagen konzipiert, insbesondere für Präzisions-Durchflussregelungsanwendungen. Sie verfügt typischerweise über ein TFT-LCD-Farbdisplay mit Bildschirmdiagonalen von 3,5 bis 7 Zoll und Auflösungen von 480×272 bis 1024×600 Pixeln. Der Touchscreen kann resistiv oder kapazitiv sein, wobei kapazitiv eine bessere Empfindlichkeit bietet. Die Schnittstelle arbeitet mit einer Standard-Industrieversorgung von 24 V DC (±10%), mit einer Leistungsaufnahme zwischen 5 und 15 W, abhängig von Hintergrundbeleuchtung und Touch-Nutzung. Sie ist für den Betrieb bei Temperaturen von -20 bis 60 °C ausgelegt und kann bei -30 bis 70 °C gelagert werden, mit einer relativen Luftfeuchtigkeit von 10% bis 90% ohne Kondensation. Die Schutzart reicht von IP54 bis IP65 gemäß IEC 60529, was Staub- und Wasserschutz für industrielle Umgebungen bedeutet. Zu den Kommunikationsschnittstellen gehören RS-232, RS-485 und Ethernet für Fernüberwachung und Integration. Das Gewicht variiert je nach Größe und Optionen zwischen 0,5 und 2,0 kg. Verwendete Materialien umfassen Polycarbonat, Glas und Aluminiumlegierung. Das Funktionsprinzip besteht darin, elektrische Signale von Sensoren und Steuerungssystemen zu empfangen, die Daten zu verarbeiten und sie visuell auf dem Display darzustellen, während Benutzereingaben über Touch, Tasten oder Drehknöpfe akzeptiert werden, um Steuerbefehle an die Verarbeitungseinheit des Durchflussreglers zu senden. Diese Komponente ist ein kritischer Teil der Mensch-Maschine-Schnittstelle und ermöglicht es Bedienern, Durchflussparameter effektiv zu überwachen und anzupassen. Für spezifische Modellanwendungen ist es wichtig, alle Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Bereiche Verzeichnisreferenzen sind und variieren können. Die Schnittstelle ist kein eigenständiges Produkt, sondern eine Komponente, die für die Integration in Präzisions-Durchflussregler entwickelt wurde. Sie umfasst nicht den Durchflusssensor oder das Regelventil; sie bietet nur die Anzeige- und Eingabefunktionalität. Die Komponente ist nicht für eine bestimmte Norm zertifiziert, es sei denn, der Hersteller gibt dies ausdrücklich an; die aufgeführte Schutzart ist eine Referenz auf die IEC-60529-Norm, die Schutzarten definiert, aber die tatsächliche Konformität muss für das spezifische Modell bestätigt werden. Ebenso werden Kommunikationsschnittstellen als Optionen bereitgestellt, und die Verfügbarkeit jeder Schnittstelle sollte mit dem Lieferanten verifiziert werden. Die Betriebstemperatur- und Feuchtigkeitsbereiche sind typisch für industrielle Anwendungen, aber die tatsächliche Leistung kann je nach Umgebung und Installation variieren. Die Leistungsaufnahme hängt von der Helligkeit der Hintergrundbeleuchtung und der Touch-Nutzung ab, daher kann der tatsächliche Verbrauch abweichen. Das Gewicht ist ein Näherungswert und hängt von der spezifischen Konfiguration ab. Die aufgeführten Materialien sind typisch für Gehäuse und Display, aber die genaue Zusammensetzung kann variieren. Diese Komponente ist für den Einsatz in Präzisions-Durchflussreglern konzipiert, die in verschiedenen Branchen wie Chemie, Pharmazie und Halbleiterfertigung eingesetzt werden. Die Schnittstelle ermöglicht es Bedienern, Durchflussraten einzustellen, Prozessparameter zu überwachen und auf Alarme oder Hinweise zu reagieren. Sie ist ein wesentlicher Bestandteil des Steuerungssystems und bietet eine benutzerfreundliche Möglichkeit, mit dem Durchflussregler zu interagieren. Detaillierte technische Spezifikationen und Installationsrichtlinien finden Sie in der Dokumentation des Herstellers. Verifizieren Sie vor der Beschaffung oder Integration immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Das Display/die Schnittstelle empfängt elektrische Signale von Sensoren und Steuerungssystemen, verarbeitet die Daten und stellt sie visuell auf einem Bildschirm dar, während Benutzereingaben über Touch, Tasten oder Drehknöpfe akzeptiert werden, um Steuerbefehle an die Verarbeitungseinheit des Durchflussreglers zu senden. Die Schnittstelle verwendet typischerweise einen TFT-LCD-Bildschirm für eine klare Visualisierung, mit einem Touchscreen, der resistiv oder kapazitiv sein kann. Die Verarbeitungseinheit in der Schnittstelle interpretiert die Sensordaten und zeigt sie in Echtzeit an, sodass Bediener Durchflussraten, Druck, Temperatur und andere Parameter überwachen können. Benutzereingaben werden in Steuerbefehle umgewandelt, die die Einstellungen des Durchflussreglers anpassen, wie Sollwerte oder Alarmschwellen. Die Schnittstelle kommuniziert auch über RS-232, RS-485 oder Ethernet mit externen Systemen für Fernüberwachung und Datenprotokollierung. Die Stromversorgung beträgt 24 V DC, und die Schnittstelle ist für den Betrieb in industriellen Umgebungen mit spezifizierten Temperatur- und Feuchtigkeitsbereichen ausgelegt. Die Schutzart gewährleistet Widerstand gegen Staub und Wasser, was sie für raue Bedingungen geeignet macht. Die Schnittstelle ist eine kritische Verbindung zwischen Bediener und Durchflussregler und ermöglicht eine präzise Steuerung und Überwachung von Durchflussprozessen.
