Technische Definition

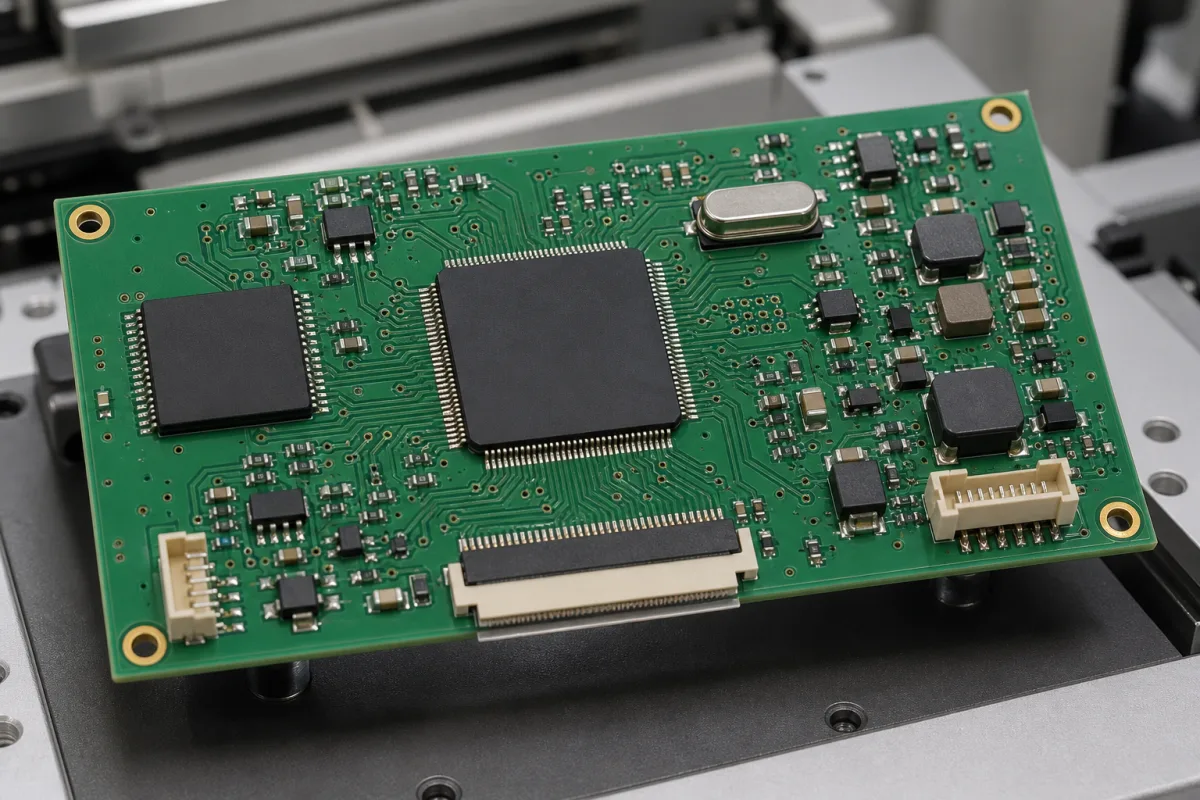

Dieses Produkt ist eine spezielle Leiterplatte (PCB), die einen Controller, typischerweise einen Mikrocontroller, FPGA oder dedizierten Display-Controller-IC, als Teil eines Anzeige- oder Schnittstellensystems integriert. Sie dient als zentrale Verarbeitungseinheit für die Verwaltung von Display-Ausgabe, Touch-Eingabe, Kommunikationsprotokollen und anderen schnittstellenbezogenen Funktionen in elektronischen Geräten. Die Platine besteht aus einem FR-4-Substrat mit Kupferbahnen und Lötstopplack und enthält den Controller-IC sowie passive Bauelemente wie Widerstände und Kondensatoren. Verfügbare Platinenabmessungen reichen von 100×100 mm bis 300×300 mm, kundenspezifische Größen sind möglich. Die Anzahl der Lagen kann je nach Routing-Komplexität zwischen 2 und 8 variieren, die Kupferdicke liegt zwischen 35 und 70 µm. Die minimale Leiterbahnbreite und -abstand betragen 0,1 bis 0,2 mm für hochdichte Designs. Der Betriebstemperaturbereich liegt bei -40 bis 85 °C, erweiterte Temperaturbereiche sind optional. Die Eingangsspannung beträgt 5 bis 24 V DC, auf der Platine geregelt, und die Leistungsaufnahme liegt je nach Controller-Last zwischen 0,5 und 2,0 W. Die relative Luftfeuchtigkeit ist 10 bis 90 % RH (nicht kondensierend). Die Schutzart reicht von IP54 bis IP65 für raue Umgebungen. Oberflächenoptionen umfassen HASL und ENIG, wobei ENIG eine bessere Lötbarkeit bietet. Die Platinendicke beträgt 1,0 bis 2,0 mm, Standard 1,6 mm. Das Gewicht liegt je nach Größe und Lagenzahl zwischen 50 und 200 g. Diese Spezifikationen sind Referenzbereiche; die tatsächlichen Werte müssen mit dem Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Normen wie IPC-6012, IPC-2221, IEC 60068-2-78, IEC 60529 und IPC-4552 sind als Beschaffungs- und Verifizierungsreferenzen aufgeführt, nicht als Nachweis einer Zertifizierung oder Konformität.
Funktionsprinzip
Der Controller auf der Leiterplatte verarbeitet Eingangssignale und Daten und erzeugt dann geeignete Ausgangssignale, um Anzeigeelemente (wie LCD- oder LED-Segmente) anzusteuern oder Schnittstellenkommunikation zu verwalten. Er folgt programmierten Anweisungen, die im Speicher gespeichert sind, um bestimmte Anzeigemuster auszuführen, auf Benutzereingaben zu reagieren und mit anderen Systemkomponenten zu koordinieren. Der Controller liest Eingaben von Sensoren oder Benutzerschnittstellen, verarbeitet sie gemäß seiner Firmware und gibt Steuersignale an die Anzeige oder Kommunikationsschnittstellen aus. Die Stromversorgung wird auf der Platine geregelt, um den Controller und andere Komponenten zu versorgen. Das Design der Platine, einschließlich Leiterbahnführung und Lagenzahl, gewährleistet Signalintegrität und ordnungsgemäßen Betrieb unter den angegebenen Umgebungsbedingungen.
