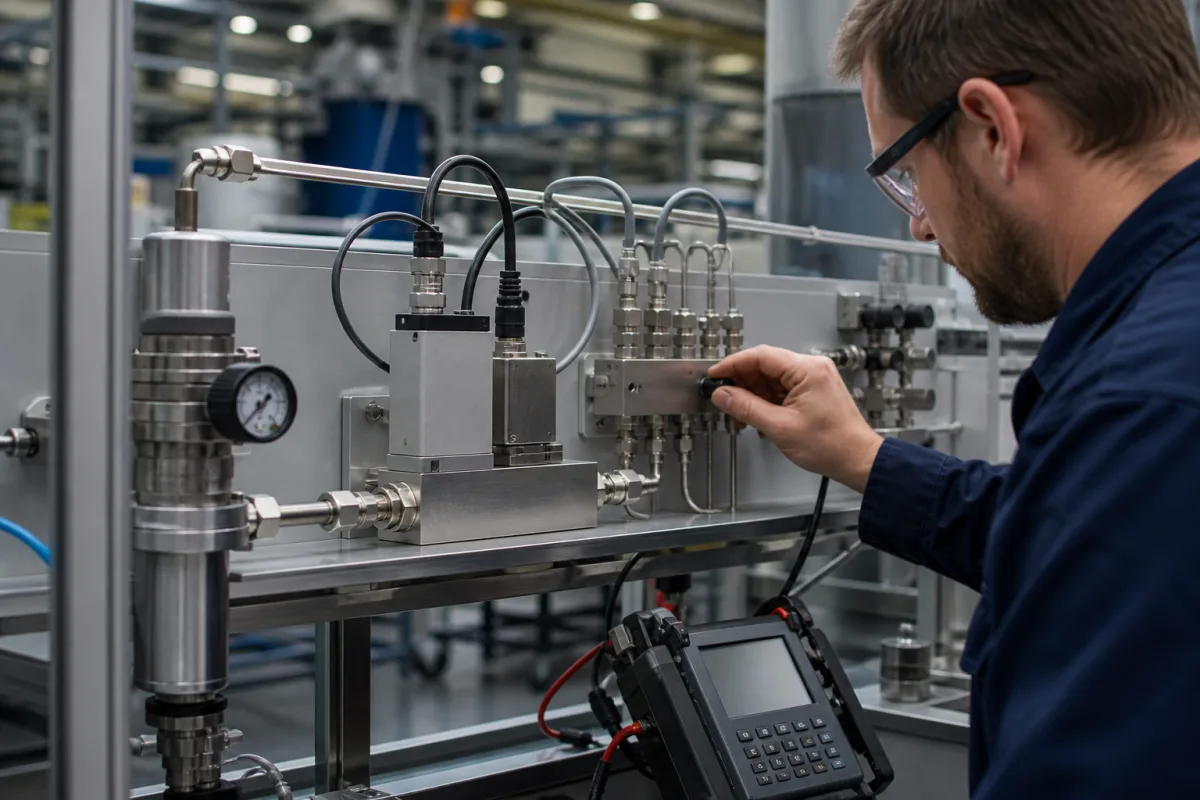

Präzisions-Durchflussregler für industrielle Flüssigkeitsregelung

Produktspezifikationen

Technische Details und Fertigungskontext für Präzisions-Durchflussregler

Technische Definition

Der Präzisions-Durchflussregler ist eine kritische Komponente in einem industriellen System, die für die Aufrechterhaltung einer hochgenauen und stabilen Durchflussrate eines Prozessfluids verantwortlich ist. Er gewährleistet konsistente Prozessbedingungen, optimale Ressourcennutzung und präzise Dosierung oder Mischung, was sich direkt auf Systemeffizienz, Produktqualität und Sicherheit auswirkt. Dieses Gerät ist für den Einsatz in der Maschinen- und Anlagenbauindustrie konzipiert, wo präzise Flüssigkeitsregelung unerlässlich ist. Der Regler besteht typischerweise aus einem Durchflusssensor, einem Regelventil und einer elektronischen Steuereinheit. Der Sensor misst die tatsächliche Durchflussrate. Die Steuereinheit vergleicht diese Messung mit einem voreingestellten Sollwert. Basierend auf der Differenz (Fehler) berechnet sie ein Korrektursignal und sendet es an das Regelventil, das seine Öffnung anpasst, um den Durchfluss zu erhöhen oder zu verringern, wodurch die gewünschte präzise Durchflussrate erreicht und aufrechterhalten wird. Das Gerät ist mit einem Gehäuse und Ventil aus Edelstahl, Dichtungen und Membranen aus PTFE/PEEK sowie elektronischen Komponenten einschließlich Leiterplatte und Sensoren konstruiert. Zu den wichtigsten Parametern gehören: Durchflussbereich 0,1–10 L/min für Wasser bei 20 °C, Genauigkeit ±0,5 % vom Sollwert, Wiederholbarkeit ±0,1 % vom Sollwert, Ansprechzeit ≤100 ms, Betriebsdruck 1,0–1,6 MPa, Betriebstemperatur (Elektronik) -40–85 °C, Versorgungsspannung 24 V DC ±10 %, Leistungsaufnahme ≤5 W, Steuersignal 4–20 mA (HART optional), Schutzart IP65 (IEC 60529), Gehäusematerial 316L Edelstahl (ASTM A240), Dichtungsmaterial PTFE und Gewicht ca. 2,5 kg. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Der Regler eignet sich für verschiedene industrielle Prozesse, die eine präzise Durchflussregelung erfordern. Bestätigen Sie vor der Beschaffung oder Installation immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Der Regler arbeitet, indem er die tatsächliche Durchflussrate kontinuierlich mit einem Durchflusssensor misst. Die elektronische Steuereinheit vergleicht diese Messung mit einem voreingestellten Sollwert. Bei einer Differenz (Fehler) berechnet die Steuereinheit ein Korrektursignal und sendet es an das Regelventil, wie z. B. ein Magnetventil, Nadelventil oder Proportionalventil. Das Ventil passt seine Öffnung an, um den Durchfluss zu erhöhen oder zu verringern, wodurch die gewünschte präzise Durchflussrate erreicht und aufrechterhalten wird. Diese Regelung mit geschlossenem Regelkreis gewährleistet einen stabilen und genauen Durchfluss unter wechselnden Bedingungen.

Hauptmaterialien

Edelstahl (Gehäuse/Ventil), PTFE/PEEK (Dichtungen/Membranen), Elektronische Komponenten (Leiterplatte, Sensoren)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Durchflussbereich	0.1–10 L/min	For water at 20°C; other fluids may vary.
Genauigkeit	±0.5 % des Sollwerts	Under stable conditions.
Wiederholbarkeit	±0.1 % des Sollwerts	For same operating conditions.
Ansprechzeit	≤100 ms	From setpoint change to 90% of final value.
Betriebsdruck	1.0–1.6 MPa
Betriebstemperatur	-40–85 °C	For electronics; media temperature may differ.
Versorgungsspannung	24 ±10% V DC	Reverse polarity protected.
Leistungsaufnahme	≤5 W	At nominal voltage.
Steuersignal	4–20 mA	Analog; HART optional.
Schutzart	IP65	Dust-tight and protected against water jets.IEC 60529
Gehäusematerial	316L	Stainless steel; optional Hastelloy.ASTM A240
Dichtungsmaterial	PTFE	For chemical compatibility.
Gewicht	2.5 kg	Approximate; depends on configuration.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Durchflusssensor
Misst die momentane Durchflussmenge des durch den Regler strömenden Fluids.
Material: Edelstahl, thermische Sensorelemente
Regelventil
Moduliert den Strömungsquerschnitt basierend auf Signalen der Steuerungseinheit zur Durchflussregelung.
Material: Edelstahl, PTFE-Dichtungen
Steuereinheit / Elektronik
Verarbeitet das Sensorsignal, vergleicht es mit dem Sollwert und berechnet das Ausgangssignal zur Ansteuerung des Stellventils.
Material: Leiterplatte, Integrierte Schaltkreise, Steckverbinder
Anzeige / Schnittstelle
Bietet eine Benutzeroberfläche zur Parametereinstellung und Anzeige von Durchflussrate, Sollwert und Status.
Material: Kunststoff/Glas, LEDs oder LCD

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0 bis 100 bar
Durchflussrate:	0,1 mL/min bis 10 L/min
Betriebstemperatur:	-20°C bis 150°C

Montage- und Anwendungskompatibilität

Deionisiertes WasserStickstoffgasHydrauliköl (ISO VG 32)

Nicht geeignet: Flusssäure oder hochabrasive Suspensionen

Auslegungsdaten

Erforderlicher Durchflussbereich (min/max)
Fluidviskosität bei Betriebstemperatur
Systemdruckverlust über den Regler

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-100 bar Differenzdruck, 0,01-100 L/min Flüssigkeitsdurchfluss, 0,1-1000 SLPM Gasdurchfluss

Belastungs- und Ausfallgrenzen

150 bar Differenzdruck (Membranbruch), 120°C Fluidtemperatur (Dichtungsverschlechterung), 0,5 μm Partikelgröße (Blendenverstopfung)

Kavitation bei Dampfdruck <0,1 bar absolut, thermische Ausdehnungsdifferenz bei ΔT>50°C, abrasiver Verschleiß bei Partikelgeschwindigkeit >2 m/s

Fertigungskontext

Präzisions-Durchflussregler wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Kavitationsschaden

Ursache: Druckabfall unter den Dampfdruck des Fluids an der Regelblende, was zur Bildung und Implosion von Dampfblasen führt, die Ventilkomponenten und Innenflächen erodieren

Haftreibung und Hysterese

Ursache: Verschmutzungsansammlung am Ventilschaft und an der Packung, kombiniert mit unzureichender Schmierung, was zu unregelmäßiger Durchflussregelung und Positionierungsfehlern führt

Wartungsindikatoren

Hörbares Zischen oder Pfeifen vom Ventilgehäuse, das auf interne Leckage oder Kavitation hinweist
Sichtbares Austreten von Prozessfluid aus der Schaftpackung oder Gehäusedichtungen, das auf Dichtungsverschleiß hinweist

Technische Hinweise

Installieren Sie Druckmessgeräte vor und nach dem Regler, um den Druckunterschied zu überwachen und den Betrieb oberhalb der Kavitationsgrenzen zu halten
Implementieren Sie regelmäßige Kalibrierungszyklen mit zertifizierten Durchflussmessern, um Drift zu erkennen und zu korrigieren, bevor sie die Prozessqualität beeinträchtigt

Konformität und Fertigungsnormen

Referenznormen

DIN EN ISO 5167: Messung von Durchfluss durch DruckdifferenzverfahrenANSI/ISA 75.05.01: Stellventil-AuslegungsgleichungenDIN EN 60534-2-1: Stellventile für die Prozessautomatisierung - Durchflussvermögen - Auslegungsgleichungen für Fluidströmung unter Betriebsbedingungen

Fertigungsgenauigkeit

Durchflussgenauigkeit: +/-0,5 % des Endwertes
Wiederholgenauigkeit: +/-0,1 % des Endwertes

Qualitätsprüfung

Dichtheitsprüfung: Blasentest nach ANSI/FCI 70-2 Klasse VI
Kalibrierungsverifikation: Linearitätstest Durchflussrate vs. Steuersignal

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Fluidkontamination mit 0,5-5 μm Partikeln → Blendenverstopfung, die zu einer Durchflussabweichung >±5 % führt → Installieren Sie einen 0,2 μm Absolutfilter vor dem Regler mit Differenzdrucküberwachung

Thermische Zyklen zwischen -20°C und 80°C bei >10 Zyklen/Stunde → Membranermüdungsriss, der zu einer Leckage >1 mL/min führt → Implementieren Sie eine thermische Pufferkammer mit PID-geregelter Heiz-/Kühljacke

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Präzisions-Durchflussregler

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Präzisions-Durchflussregler

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der Durchflussbereich dieses Reglers?

Der Durchflussbereich beträgt 0,1–10 L/min für Wasser bei 20 °C. Für andere Flüssigkeiten kann der Bereich variieren. Bestätigen Sie den tatsächlichen Bereich für Ihre spezifische Flüssigkeit und Betriebsbedingungen mit dem Hersteller.

Was sind Genauigkeit und Wiederholbarkeit?

Die Genauigkeit beträgt ±0,5 % vom Sollwert und die Wiederholbarkeit ±0,1 % vom Sollwert unter stabilen Bedingungen. Diese Werte sind Referenzbereiche und sollten für das spezifische Modell bestätigt werden.

Was sind die elektrischen Anforderungen?

Die Versorgungsspannung beträgt 24 V DC ±10 %, mit einer Leistungsaufnahme von ≤5 W bei Nennspannung. Das Steuersignal ist 4–20 mA analog, mit optional HART. Stellen Sie sicher, dass Ihr System diese Anforderungen erfüllt.

Was ist die Schutzart?

Die Schutzart ist IP65 gemäß IEC 60529, was staubdicht und gegen Wasserstrahlen geschützt bedeutet. Diese Schutzart gilt für die Elektronik; die Medientemperatur kann abweichen. Überprüfen Sie die Eignung für Ihre Umgebung.
