Verteilermanifold und Schläuche

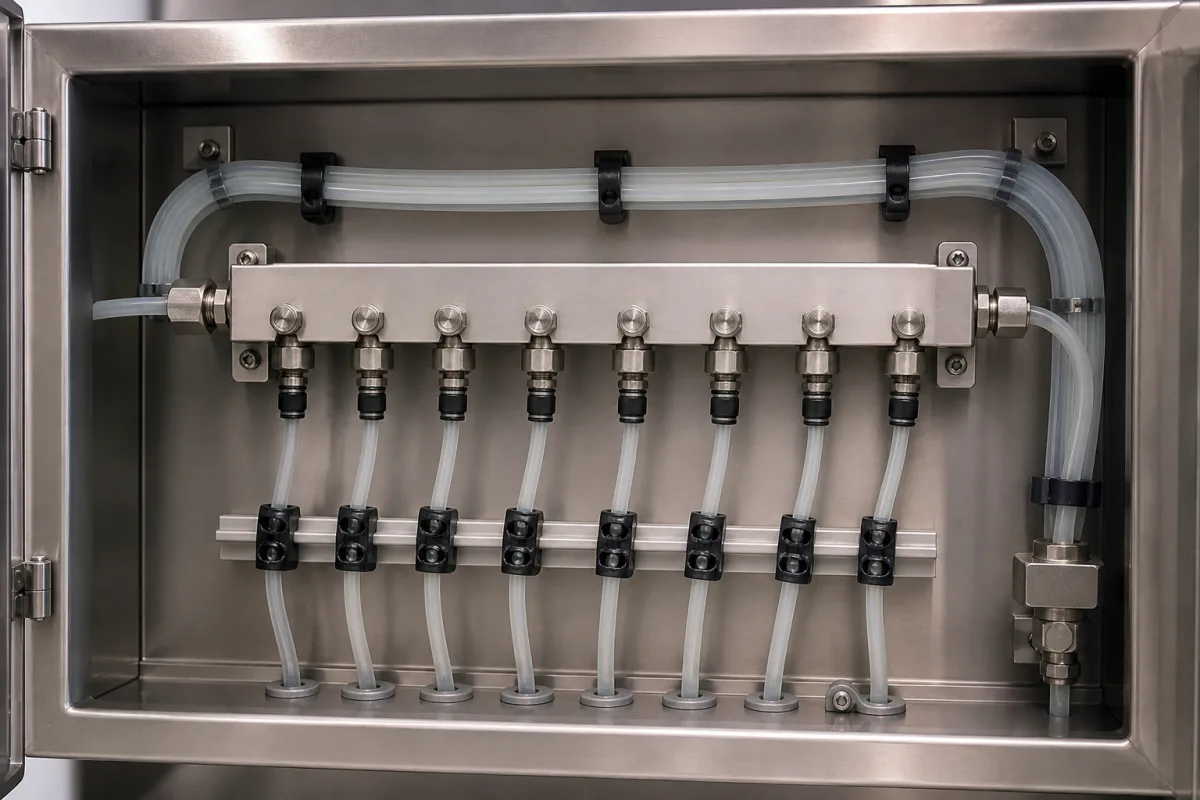

Der Verteilermanifold und die Schläuche sind eine Komponente eines Spülluftsystems. Sie erhalten Druckluft von einer Hauptversorgung und verteilen sie über mehrere Schlauchzweige an verschiedene Punkte im System. Der Manifoldkörper hat einen einzelnen Einlass und mehrere Auslässe. Die interne Konstruktion zielt darauf ab, einen konstanten Druck an allen Auslässen aufrechtzuerhalten und gleichzeitig den Druckabfall zu minimieren. Schläuche verbinden diese Auslässe mit Systemkomponenten und ermöglichen eine kontrollierte Luftverteilung für Spülanwendungen.

Typische Konfigurationen umfassen Betriebsdrücke von 1,0 bis 1,6 MPa, 4 bis 12 Auslässe, Auslassabstände von 50 bis 200 mm und Rohraußendurchmesser von 6 bis 12 mm (gemäß ISO 1127). Die Durchflussrate pro Auslass beträgt 10 bis 50 L/min bei einem Einlassdruck von 1,0 MPa. Der Betriebstemperaturbereich liegt bei -20 bis 80 °C in nicht kondensierender Umgebung. Häufig verwendete Materialien sind Edelstahl (Sorte 304 gemäß ASTM A240), Aluminium und Messing. Die Anschlüsse sind BSPP-Gewinde (G1/4 bis G1/2 gemäß ISO 228-1). Das Gewicht variiert je nach Konfiguration zwischen 0,5 und 2,5 kg. Die Oberflächengüte beträgt Ra ≤ 0,8 μm (gemäß ISO 1302) für saubere Anwendungen.

Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Die aufgeführten Normen sind Beschaffungsreferenzen und kein Nachweis der Zertifizierung. Bestätigen Sie vor Auswahl oder Installation immer modellspezifische Parameter und Konformität mit dem rechtlichen Hersteller oder Lieferanten.
