Verteilermanifold/Düse

Auf Basis strukturierter CNFX-Herstellerprofile wird Verteilermanifold/Düse im Bereich Maschinen- und Anlagenbau anhand von Betriebsdruck bis Durchflussmenge eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Verteilermanifold/Düse wird durch die Baugruppe aus Verteilergehäuse und Düsenkopf/Einsatz beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine Komponente, die den Fluss von Schleifaufschlämmung zu mehreren Auslässen oder Anwendungspunkten leitet und steuert.

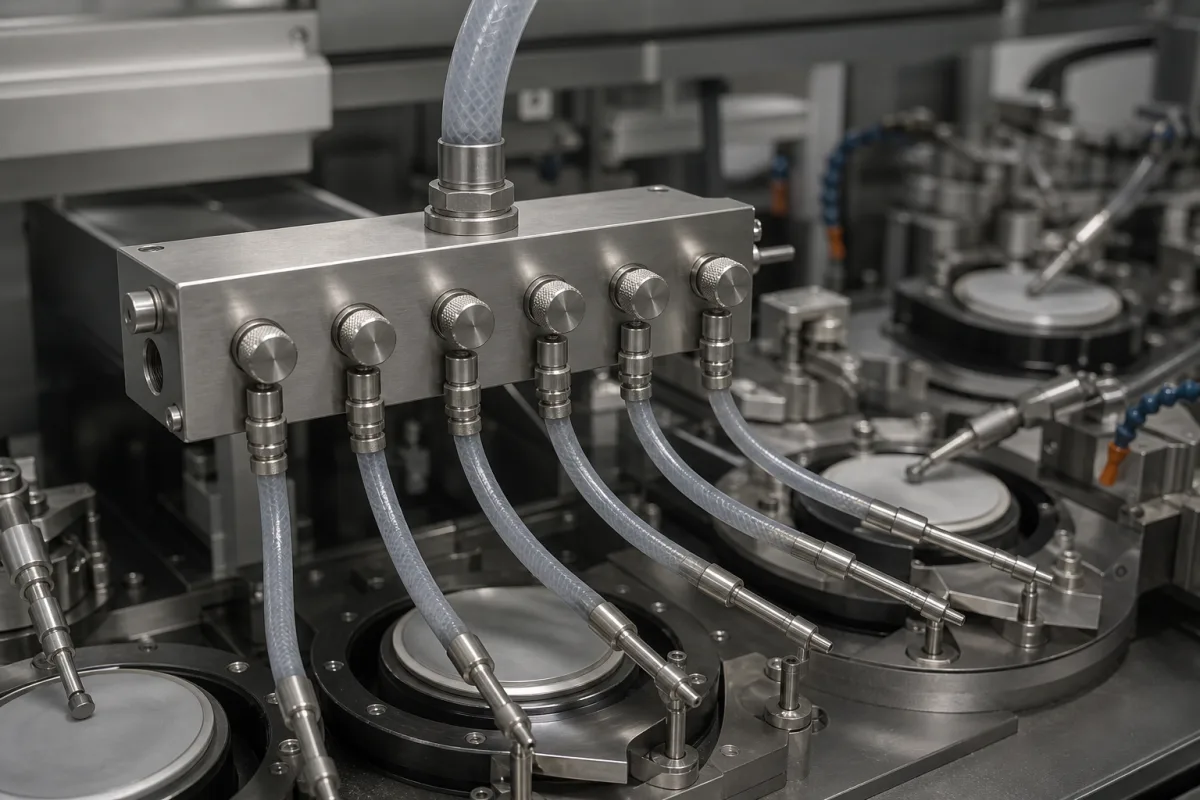

Verteilermanifold/Düse in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Verteilermanifold/Düse

Technische Definition

In einem Abrasiv-Schlamm-Fördersystem ist der Verteilermanifold/Düse ein kritisches Bauteil, das dafür verantwortlich ist, die unter Druck stehende Schleifaufschlämmung von der Hauptförderleitung zu empfangen und präzise auf mehrere Düsen oder Austrittspunkte zu verteilen. Es gewährleistet eine gleichmäßige Durchflussverteilung, steuert die Schlammgeschwindigkeit und leitet das Schleifmaterial auf die Zieloberfläche für Schneid-, Reinigungs- oder Oberflächenvorbereitungsanwendungen. Der Manifold besteht typischerweise aus korrosionsbeständigen Materialien wie Wolframkarbid, Keramik oder gehärtetem Stahl, mit einer Standardmaterialoption aus SS316L gemäß ASTM A276. Er verfügt über mehrere Auslässe (2–12) mit NPT-Gewindeanschlüssen (Einlass 1–2 Zoll, Auslass 0,5–1 Zoll gemäß ANSI B1.20.1). Der Betriebsdruck liegt zwischen 1,0 und 1,6 MPa, mit einer Durchflussrate von 10–50 L/min pro Auslass. Das Gerät ist für eine maximale Betriebstemperatur von 80 °C und eine minimale von -10 °C ausgelegt, mit einer IP65-Schutzart gemäß IEC 60529. Die Oberflächengüte beträgt Ra 0,8–1,6 µm gemäß ISO 1302, und die Durchflussabweichung der Auslässe liegt innerhalb von ±5 %, um eine gleichmäßige Verteilung zu gewährleisten. Das Gewicht variiert je nach Größe und Anzahl der Auslässe zwischen 5 und 15 kg. Dieses Bauteil ist für eine konsistente Schleimittelzufuhr in industriellen Anwendungen unerlässlich. Es ist wichtig, modellspezifische Werte und Normen vor dem Kauf mit dem Hersteller oder Lieferanten zu verifizieren.

Funktionsprinzip

Der Manifold empfängt Hochdruck-Schleifaufschlämmung vom Pumpensystem. Interne Kanäle und Ventile im Manifold teilen den Durchfluss in mehrere Ströme. Die Düsenkomponente beschleunigt und fokussiert die Aufschlämmung dann durch eine präzise gefertigte Öffnung zu einem kohärenten Strahl, wodurch Druckenergie in kinetische Energie umgewandelt wird, um Materialabtrag oder Oberflächenbehandlung effektiv zu ermöglichen. Das Design gewährleistet eine gleichmäßige Verteilung über die Auslässe mit einer Präzision von ±5 % Durchflussabweichung. Die Durchflussrate pro Auslass beträgt 10–50 L/min, höhere Raten erfordern einen größeren Manifold. Das System arbeitet in einem Temperaturbereich von -10 °C bis 80 °C; über 80 °C können Dichtungen beschädigt werden, unter -10 °C steigt die Sprödigkeit des Materials. Die richtige Auswahl von Materialien und Oberflächengüte (Ra 0,8–1,6 µm) reduziert Verschleiß und Verstopfung.

Hauptmaterialien

Wolframkarbid, Keramik, Gehärteter Stahl
Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Betriebsdruck1.0–1.6 MPa
Durchflussmenge10–50 L/minPer outlet; higher rates require larger manifold
Anzahl der Auslässe2–12Custom configurations available
Einlassanschlussgröße1–2 ZollNPT threadsANSI B1.20.1
Auslassanschlussgröße0.5–1 ZollNPT threadsANSI B1.20.1
WerkstoffSS316LCorrosion-resistant for abrasive slurryASTM A276
Maximale Betriebstemperatur80 °CAbove this, seals may degrade
Minimale Betriebstemperatur-10 °CBelow this, material brittleness increases
Gewicht5–15 kgDepends on size and outlet count
OberflächenrauheitRa 0.8–1.6 µmSmooth finish reduces wear and cloggingISO 1302
Genauigkeit (Durchflussabweichung)±5%Ensures uniform distribution
SchutzartIP65Dust-tight and protected against water jetsIEC 60529

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM
  • Verteilergehäuse
    Hauptgehäuse mit internen Strömungskanälen zur Verteilung von Suspension auf mehrere Auslässe
    Material: Edelstahl
  • Düsenkopf/Einsatz
    Verschleißfeste Komponente, die die endgültige Strahldüse bildet und die Schlammströmungseigenschaften steuert
    Material: Wolframkarbid
  • Anschlussstutzen
    Gewinde- oder Flanschanschlüsse zum Verbinden mit Schlammleitungen und nachgeschalteten Komponenten
    Material: Stahl
  • Durchflussregelventile
    Teilt und trimmt den Schlammstrom zu jedem Auslass im Verteiler.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Bis zu 10 bar (150 psi)
Durchflussrate:0,5-50 l/min pro Auslass
Betriebstemperatur:-20 °C bis 120 °C
Montage- und Anwendungskompatibilität
QuarzsandsuspensionGranat-AbrasivmediumKeramikkugelsuspensionen
Nicht geeignet: Salzsäurelösungen (korrosiv für Standardmaterialien)
Auslegungsdaten
  • Erforderlicher Gesamtdurchfluss (l/min)
  • Anzahl der benötigten Auslassöffnungen
  • Maximale Partikelgröße in der Suspension (mm)
Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5-15,0 bar (7,25-217,5 psi)
Belastungs- und Ausfallgrenzen
18,0 bar (261 psi) Innendruck oder 0,8 mm (0,0315 Zoll) Wanddickenabtrag
Kavitationsinduzierte Erosion bei Strömungsgeschwindigkeiten über 25 m/s (82 ft/s) aufgrund von Druckabfällen unter den Dampfdruck der Suspension nach dem Bernoulli-Prinzip
Fertigungskontext
Verteilermanifold/Düse wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Abrasive Erosion
Ursache: Hochgeschwindigkeitsströmung, die feste Partikel (z.B. Sand, Zunder) transportiert, die allmählich die Innenflächen, insbesondere an Biegungen und Verengungen, abtragen, was zu Wanddünnung und schließlich zu Leckagen oder strukturellem Versagen führt.
Kavitation
Ursache: Schnelle Druckabfälle in der Fluidströmung verursachen die Bildung von Dampfblasen und deren anschließendes heftiges Kollabieren an den Verteiler-/Düsenwänden, was zu Lochfraß, Materialermüdung und schließlich Perforation oder Rissbildung führt.
Wartungsindikatoren
  • Sichtbare externe Leckagen, Tropfen oder Schwitzen an Verbindungen, Schweißnähten oder Düsenanschlüssen, die auf Dichtungsverschlechterung oder Materialversagen hinweisen.
  • Abnormale hörbare Zisch-, Pfeif- oder Rumpelgeräusche während des Betriebs, die auf Strömungsbehinderung, Kavitation oder interne Erosion hindeuten.
Technische Hinweise
  • Implementierung regelmäßiger Ultraschall-Dickenmessungen (UT) an kritischen Bereichen wie Biegungen und Düsenhälsen zur Überwachung der Wanddünnung durch Erosion/Korrosion, um einen proaktiven Austausch vor dem Versagen zu ermöglichen.
  • Optimierung der Strömungsparameter (z.B. Reduzierung der Geschwindigkeit, Aufrechterhaltung des Drucks über dem Dampfdruck) und Installation von Strömungsgleichrichtern oder Filtern stromaufwärts, um Turbulenzen, Partikeleintrag und Kavitationsrisiko zu minimieren.

Konformität und Fertigungsnormen

Referenznormen
ASME B31.3 - ProzessrohrleitungenEN 1092-1 - Flansche und ihre Verbindungen
Fertigungsgenauigkeit
  • Bohrungsdurchmesser: +/-0,05 mm
  • Oberflächenebenheit: 0,08 mm über Dichtflächen
Qualitätsprüfung
  • Hydrostatischer Drucktest
  • Maßliche Verifizierung mit KMG
Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Siliziumdioxid-Partikelkonzentration über 45 Gewichtsprozent in der Suspension → Beschleunigte Wanddünnung an Strömungsrichtungsänderungen mit über 0,8 mm/Jahr Erosionsrate → Gehärtete Wolframkarbid-Auskleidung (HV 1500) an allen Richtungsübergängen mit mindestens 3,0 mm Dicke
Zyklische Druckschwankungen zwischen 2-12 bar bei 5-15 Hz Frequenz → Hochzyklische Ermüdungsrissbildung, ausgehend von Schweißnaht-Wärmeeinflusszonen nach 1×10^7 Zyklen → Integral geschmiedete Konstruktion aus Edelstahl 316L mit Kugelstrahlen (Almen-Intensität 0,008A) auf allen Innenflächen

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation
Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.
Fertigungsfähigkeit
Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.
Prüfbarkeit
Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.
Lieferantentransparenz
Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Verteilermanifold/Düse

Herstellerprofile mit passender Produktionsfähigkeit in China.

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Verteilermanifold/Düse

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht
Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier
Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler
CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage
Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Ihre Geschäftsdaten werden nur zur Bearbeitung dieser Anfrage verwendet.

Vielen Dank. Ihre Anfrage wurde gesendet.
Senden fehlgeschlagen. Bitte erneut versuchen oder schreiben Sie uns an [email protected].

Häufige Fragen

Wie viele Auslässe kann dieser Manifold haben?

Die Anzahl der Auslässe reicht von 2 bis 12, kundenspezifische Konfigurationen sind verfügbar. Die Durchflussrate pro Auslass beträgt 10–50 L/min; höhere Raten erfordern einen größeren Manifold.

Welche Materialien werden für den Manifold verwendet?

Zu den hinterlegten Materialien gehören Wolframkarbid, Keramik und gehärteter Stahl. Eine Standardmaterialoption ist SS316L gemäß ASTM A276, das korrosionsbeständig für Schleifaufschlämmung ist.

Was sind die Temperaturgrenzen?

Die maximale Betriebstemperatur beträgt 80 °C; darüber können Dichtungen beschädigt werden. Die minimale beträgt -10 °C; darunter steigt die Sprödigkeit des Materials.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
