Verteilsystem (Dampfrohre/Düsen oder Sprühköpfe)

Auf Basis strukturierter CNFX-Herstellerprofile wird Verteilsystem (Dampfrohre/Düsen oder Sprühköpfe) im Bereich Maschinen- und Anlagenbau anhand von Betriebsdruck bis Dampfdurchsatz eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Verteilsystem (Dampfrohre/Düsen oder Sprühköpfe) wird durch die Baugruppe aus Hauptversorgungsleitung und Verteilverteiler beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Netzwerk aus Rohren, Düsen oder Sprühköpfen, das Dampf oder zerstäubtes Wasser gleichmäßig in einem Befeuchtungssystem verteilt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

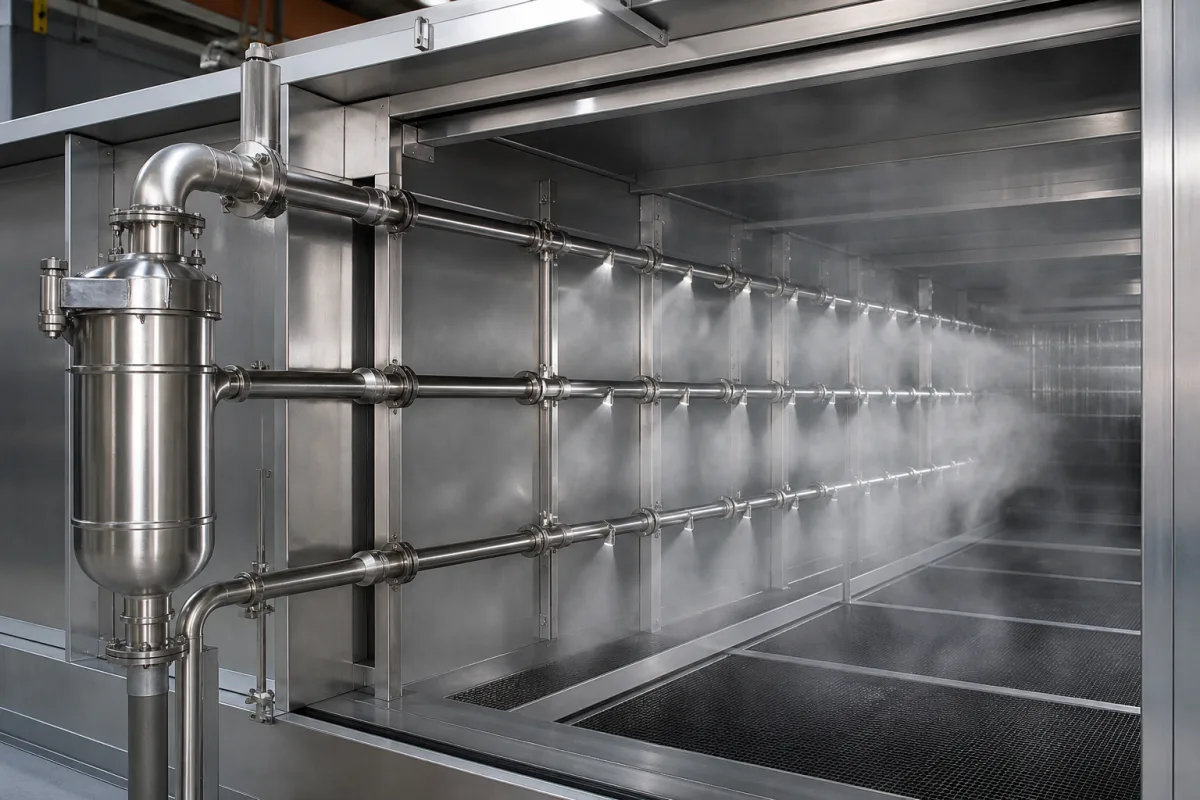

Verteilsystem (Dampfrohre/Düsen oder Sprühköpfe) in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Verteilsystem (Dampfrohre/Düsen oder Sprühköpfe)

Technische Definition

Das Verteilsystem ist eine kritische Komponente in einem Befeuchtungssystem, die dafür verantwortlich ist, Dampf oder fein zerstäubtes Wasser von der Erzeugungsquelle zu transportieren und gleichmäßig in die Zielumgebung zu verteilen. Es besteht typischerweise aus Dampfrohren (für Trockendampfsysteme) oder Sprühköpfen mit Düsen (für Zerstäubungssysteme), die so ausgelegt sind, dass eine konstante Luftfeuchtigkeit ohne nasse Stellen oder Kondensationsprobleme gewährleistet wird. Das System ist für bestimmte Betriebsdrücke und -temperaturen ausgelegt, wobei Materialien wie Edelstahl (AISI 304/316), Kupfer oder verzinkter Stahl je nach Korrosions- und Hygieneanforderungen der Anwendung ausgewählt werden. Zu den wichtigsten Parametern gehören Betriebsdruck (1,0–1,6 MPa), Dampfdurchsatz (50–500 kg/h pro Sprühkopf), Rohrdurchmesser (DN25–DN100 nach ISO 4200), Düsenbohrungsdurchmesser (1,0–3,0 mm), Sprühreichweite (1,5–3,0 m pro Düse bei 1,0 MPa), Betriebstemperatur (120–180°C), Materialgüte (304/316L nach ASTM A240), Oberflächengüte (Ra ≤ 0,8 μm nach ISO 4287), Gewicht (15–60 kg pro 3 m Kopf mit Düsen) und Anschlussart (Flansch oder Gewinde, DN25–DN100 nach ISO 7005). Diese Werte sind Referenzbereiche für Verzeichniszwecke und müssen mit dem Hersteller für spezifische Modelle verifiziert werden. Das Design des Systems gewährleistet eine gleichmäßige Verteilung und schnelle Absorption, um eine präzise Feuchtigkeitskontrolle aufrechtzuerhalten, aber die tatsächliche Leistung hängt von korrekter Dimensionierung, Installation und Wartung ab. Bestätigen Sie immer modellspezifische Werte und Normen mit dem Lieferanten.

Funktionsprinzip

Dampf oder Druckwasser wird vom Befeuchter oder Kessel über eine Hauptversorgungsleitung in das Verteilungsrohrnetz geleitet. Bei Dampfsystemen strömt der Dampf durch isolierte Rohre zu Verteilungsverteilern und wird über sorgfältig positionierte Düsen oder Dispersionsrohre in die Luft abgegeben. Bei Zerstäubungssystemen wird Hochdruckwasser durch spezielle Düsen an Sprühköpfen gepresst, wodurch ein feiner Nebel entsteht, der in der Luft verdunstet. Das Design des Systems gewährleistet eine gleichmäßige Verteilung und schnelle Absorption, um eine präzise Feuchtigkeitskontrolle aufrechtzuerhalten.

Hauptmaterialien

Edelstahl (AISI 304/316), Kupfer, Feuerverzinkter Stahl

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Dampfdurchsatz	50–500 kg/h	Per spray header; determines humidification capacity
Rohrdurchmesser	DN25–DN100 mm	Select based on flow and pressure dropISO 4200
Düsenbohrung	1.0–3.0 mm	Affects droplet size and distribution
Sprühbereich	1.5–3.0 m	Effective radius per nozzle at 1.0 MPa
Betriebstemperatur	120–180 °C	Saturated steam temperature at operating pressure
Werkstoffgüte	304/316L	316L für korrosive UmgebungenASTM A240
Oberflächenrauheit	Ra ≤ 0.8 μm	Required for hygienic applicationsISO 4287
Gewicht	15–60 kg	Per 3 m header with nozzles
Anschlussart	DN25–DN100	Flansch- oder GewindeausführungISO 7005

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Hauptversorgungsleitung
Transportiert Dampf oder Druckwasser von der Quelle zu den Verteilungsstellen.
Material: Edelstahl
Verteilverteiler
Verzweigt die Hauptversorgung in mehrere Leitungen für gleichmäßige Abdeckung.
Material: Edelstahl
Dampfdüse / Sprühdüse
Gibt Dampf oder zerstäubtes Wasser in einem kontrollierten Muster in die Luft ab.
Material: Edelstahl oder Messing
Kondensatabscheider / Kondensatfalle
Sammelt und entfernt Kondensat aus Dampfleitungen, um Wasserschlag zu verhindern.
Material: Edelstahl
Isolierhülle
Minimiert Wärmeverluste in Dampfleitungen und verhindert Oberflächenkondensation.
Material: Glasfaser oder Schaumstoff

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 10 bar (145 psi) für Dampfsysteme, 2-6 bar (29-87 psi) für Wasserzerstäubung
Durchflussrate:	0,5-100 m³/h (2,2-440 gpm) abhängig von der Verteilerkonfiguration
Betriebstemperatur:	+120°C bis +180°C

Montage- und Anwendungskompatibilität

Gesättigter Dampf für BefeuchtungDemineralisiertes Wasser für ZerstäubungSaubere Druckluft für pneumatische Zerstäubung

Nicht geeignet: Korrosive Chemikalien oder abrasive Suspensionen

Auslegungsdaten

Erforderliche Befeuchtungslast (kg/h Feuchtigkeit)
Verfügbarer Dampfdruck oder Wasserdruck
Verteilungsflächenabmessungen (Länge × Breite × Höhe)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-10 bar bei 100-180°C

Belastungs- und Ausfallgrenzen

15 bar Innendruck bei 200°C oder 0,3 bar bei 90°C

Thermische Ausdehnungsdifferenz zwischen Edelstahl (17,3 μm/m·K) und Kohlenstoffstahl (11,7 μm/m·K), die zu Spannungskonzentration an Schweißnähten über 250 MPa Streckgrenze führt

Fertigungskontext

Verteilsystem (Dampfrohre/Düsen oder Sprühköpfe) wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Thermische Ermüdungsrissbildung

Ursache: Zyklische thermische Spannungen durch häufige Temperaturwechsel, Dampfschlag oder unsachgemäße Aufwärmverfahren, die zu Materialermüdung an Spannungskonzentratoren wie Schweißnähten und Düsenanschlüssen führen.

Korrosions-/Erosionsverschleiß

Ursache: Nasser Dampf, der korrosives Kondensat (CO2 bildet Kohlensäure) oder abrasive Partikel transportiert, kombiniert mit Hochgeschwindigkeitsströmung, die Schutzoxidschichten abträgt, was zu Wanddünnung und schließlich Leckagen führt.

Wartungsindikatoren

Sichtbare Dampfleckagen oder Feuchtigkeitsaustritt an Verbindungen, Flanschen oder Düsenanschlüssen, die auf Dichtungsversagen oder Wanddurchdringung hinweisen
Hörbarer Wasserschlag (Hämmern) oder hochfrequentes Pfeifen von Dampfleckagen, was auf Kondensatansammlung oder erosionsbedingte Strömungseinschränkungen hinweist

Technische Hinweise

Implementieren Sie eine ordnungsgemäße Wartung von Kondensatabscheidern und Kondensatableitung, um Wasserschlag und Nassdampfkorrosion zu verhindern; verwenden Sie korrosionsbeständige Materialien oder Beschichtungen in Hochrisikobereichen
Installieren Sie Dehnungsbögen/-ausgleicher und befolgen Sie kontrollierte Aufwärm-/Abkühlverfahren, um thermische Spannungen zu minimieren; führen Sie regelmäßige Ultraschall-Dickenmessungen an erosionsgefährdeten Bereichen wie Krümmern und Düsen durch

Konformität und Fertigungsnormen

Referenznormen

ASME B31.1 - KraftwerksrohrleitungenEN 13480 - Metallische Industrierohrleitungen

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,05 mm
Flanschplanheit: 0,1 mm pro 100 mm Durchmesser

Qualitätsprüfung

Hydrostatischer Drucktest
Eindringprüfung

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Wasserschlag durch schnellen Ventilschluss, der 2,5× Systemdrucktransienten erzeugt → Rohrverbindungstrennung an Flanschverbindungen → Installation von Druckstoßdämpfern mit 50 ms Ansprechzeit und Sicherheitsventilen, eingestellt auf 12 bar

Chloridinduzierte Spannungsrisskorrosion bei >60 ppm Cl⁻-Konzentration → Durchwand-Rissausbreitung in 316L-Edelstahldüsen → Materialaufwertung auf Duplex-Edelstahl (UNS S32205) mit >100 ppm Cl⁻-Schwellenwert und kathodischem Schutz bei -0,85 V vs. Ag/AgCl

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
