Technische Definition

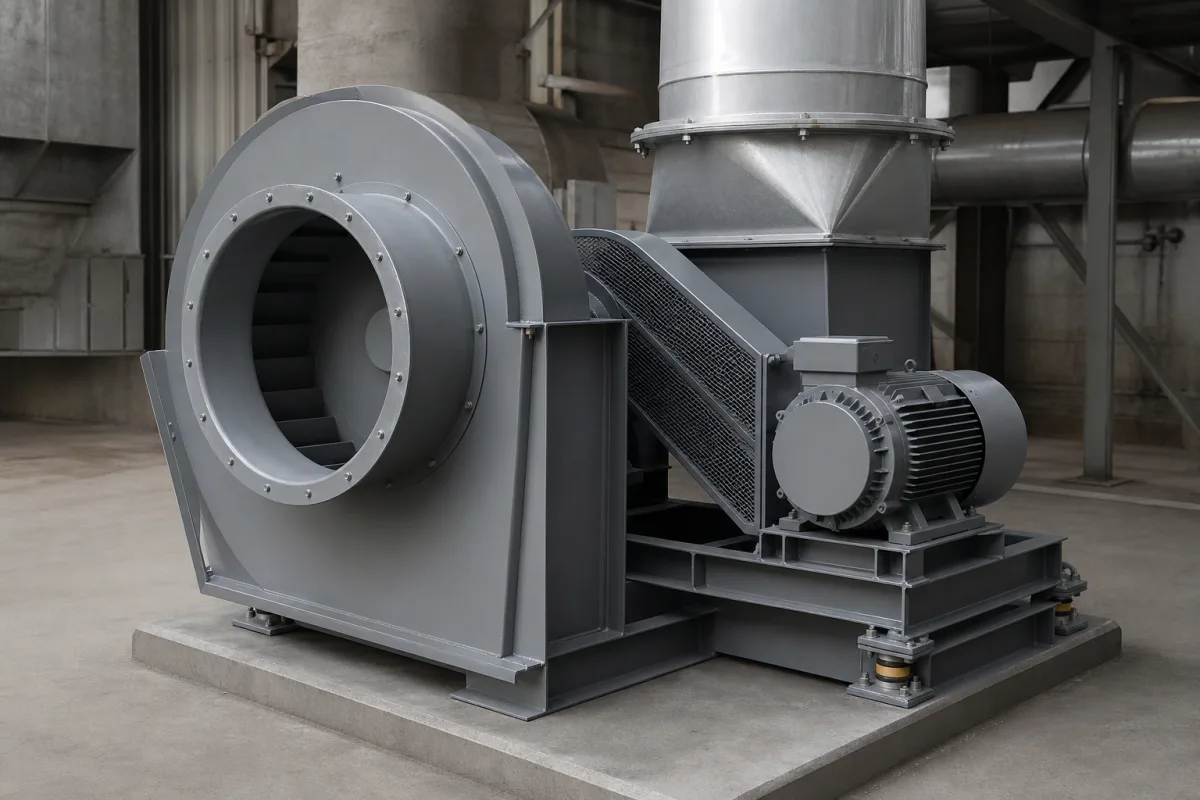

Die Abluftventilator-Baugruppe ist eine Komponente in Staubrückhaltesystemen für industrielle Umgebungen. Ihre Hauptfunktion besteht darin, einen Unterdruck zu erzeugen, der luftgetragene Stäube, Dämpfe und andere Verunreinigungen aus dem Arbeitsbereich erfasst und entfernt. Diese Baugruppe besteht typischerweise aus einem Motor, einem Laufrad und einem Gehäuse und wird in Kanalsysteme integriert, um den Luftstrom zu lenken. Der Motor treibt das Laufrad an, das den erforderlichen Luftstrom und statischen Druck erzeugt, um den Systemwiderstand zu überwinden und eine effektive Absaugung zu gewährleisten. Die Baugruppe ist in Konfigurationen mit Luftmengen von 1200 bis 2500 m³/h, statischen Drücken von 300 bis 800 Pa und Motorleistungen von 0,75 bis 2,2 kW erhältlich. Sie arbeitet mit Drehstromversorgung von 380–415 V AC bei Frequenzen von 50 oder 60 Hz und ist damit mit verschiedenen regionalen Stromnetzen kompatibel. Der Betriebstemperaturbereich liegt zwischen -10 und 60 °C, und die Schutzart beträgt IP54 bis IP65, was Staub- und Wasserschutz bedeutet. Der Laufraddurchmesser reicht von 315 bis 500 mm, und das Gewicht der Baugruppe liegt zwischen 25 und 60 kg. Verwendete Materialien sind verzinkter Stahl, Aluminiumlegierung und Industriekunststoffe. Die Baugruppe ist gemäß Leistungsstandards wie ISO 5801 für Luftstrom und Druck, IEC 60034 für Motoreigenschaften, IEC 60038 für Spannung und Frequenz, ISO 3744 für Geräuschmessung und IEC 60529 für Schutzarten ausgelegt. Der Geräuschpegel in 1 m Entfernung beträgt 65 bis 75 dB(A). Diese Komponente ist für die Aufrechterhaltung der Luftqualität und die Einhaltung von Arbeitsschutzvorschriften in Fertigungsanlagen unerlässlich. Es ist wichtig, modellspezifische Werte und Normen vor der Beschaffung oder Installation mit dem Hersteller oder Lieferanten zu verifizieren.
Funktionsprinzip
Der Motor treibt das Laufrad an, wodurch ein Luftstrom entsteht, der verunreinigte Luft durch Kanäle ansaugt. Dadurch entsteht ein Unterdruck im Rückhaltebereich, der das Entweichen von Staub verhindert und Schadstoffe durch Filtersysteme leitet, bevor saubere Luft abgeführt oder einer weiteren Behandlung zugeführt wird. Die Rotation des Laufrads beschleunigt die Luft, wandelt mechanische Energie in kinetische Energie um, die dann in statischen Druck umgewandelt wird, wenn die Luft durch das System geleitet wird. Die Baugruppe muss basierend auf dem erforderlichen Luftstrom und statischen Druck ausgewählt werden, um den Systemwiderstand zu überwinden. Ordnungsgemäße Installation und Wartung sind entscheidend, um eine optimale Leistung zu gewährleisten und Staubablagerungen zu vermeiden, die die Effizienz verringern oder Unwucht verursachen könnten.
