Technische Definition

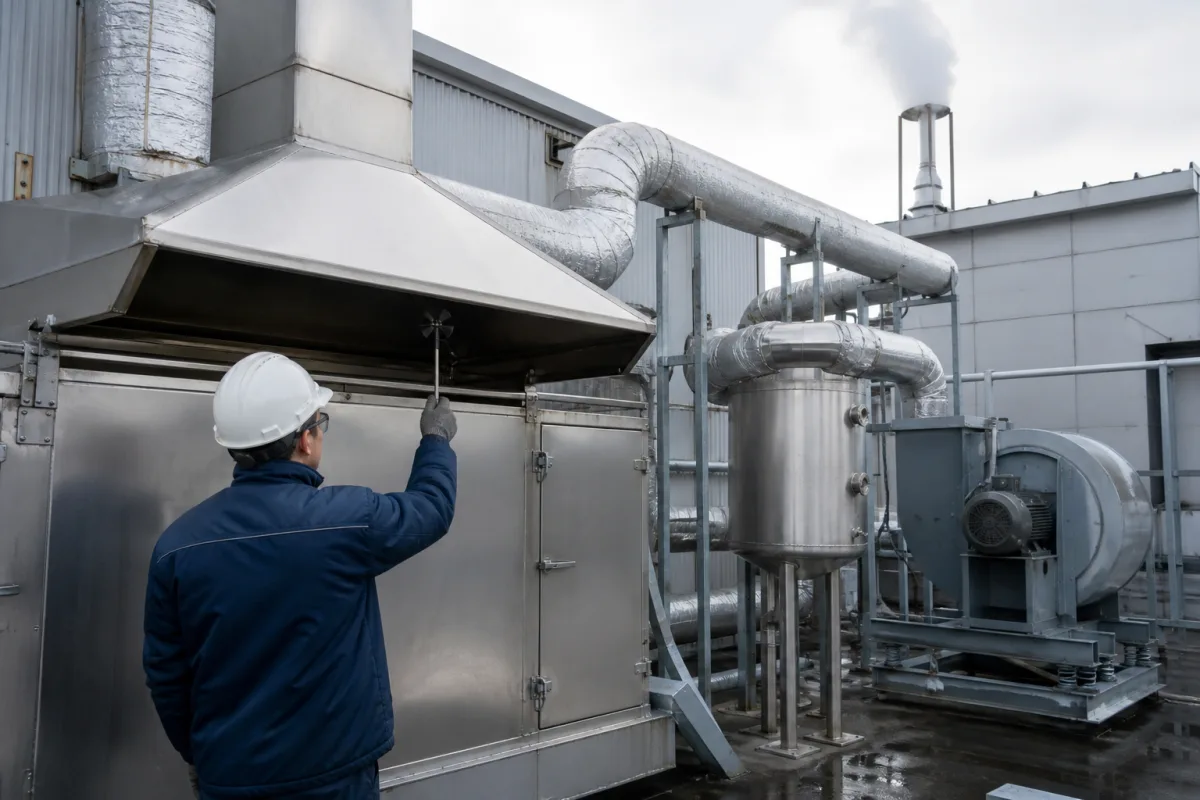

Die Abgasmanagement-Komponente in einem automatisierten kryogenen Fischgefriertunnelsystem ist verantwortlich für die kontrollierte Absaugung, Filtration und sichere Ableitung von Abgasen, die während des kryogenen Gefrierprozesses entstehen. Sie gewährleistet eine ordnungsgemäße Belüftung, erhält optimale Gefrierbedingungen aufrecht, verhindert Gasansammlungen, die die Produktqualität beeinträchtigen könnten, und erfüllt Umweltauflagen, indem Emissionen vor der Freisetzung behandelt werden. Das System umfasst typischerweise Abluftventilatoren oder Gebläse, Kanäle, Filterstufen, Überwachungssensoren und Abluftöffnungen. Es ist ausgelegt für Abgasvolumenströme von 500 bis 2000 m³/h, Betriebsdrücke von 1,0 bis 1,6 MPa und Temperaturen von -40 °C bis 85 °C. Die Filtereffizienz für Partikelentfernung liegt zwischen 99,5 % und 99,9 % (ISO 16890). Der Geräuschpegel beträgt höchstens 75 dB(A) in 1 m Entfernung (ISO 3744). Die Leistungsaufnahme liegt zwischen 2,2 und 7,5 kW, die Versorgungsspannung bei 380–480 V AC (IEC 60038). Das Gerät ist mit IP54–IP65 (IEC 60529) klassifiziert und aus Edelstahl der Güten 304–316L (ASTM A240) gefertigt. Die skidmontierte Einheit wiegt zwischen 150 und 350 kg, mit Abmessungen von 1200×800×1500 mm bis 2000×1200×2000 mm. Zu den hinterlegten Materialien gehören Edelstahl, Aluminiumlegierung, hochtemperaturbeständige Polymere und Aktivkohlefiltermedien. Diese Spezifikationen sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Das System ist eine Komponente, kein eigenständiges Produkt, und für die Integration in kryogene Gefriertunnel vorgesehen. Bei der Beschaffung ist die Kompatibilität mit der Gefrierkapazität, der Gaszusammensetzung und den Umweltvorschriften zu bestätigen. Verifizierungsfragen sollten tatsächliche Gasvolumenströme, Druckverluste, Filtereffizienz unter Betriebsbedingungen und die Einhaltung lokaler Emissionsnormen betreffen. Wartungssignale umfassen reduzierten Luftstrom, erhöhten Druckabfall über den Filtern oder ungewöhnliche Geräusche von Ventilatoren. Fehlergrenzen umfassen Verlust des Unterdrucks, Filtersättigung oder Sensorfehlfunktion, was zu Gasansammlungen und Sicherheitsgefahren führen kann. Konsultieren Sie stets den rechtlichen Hersteller oder Lieferanten für modellspezifische Werte und Normen.
Funktionsprinzip
Das System verwendet Abluftventilatoren oder Gebläse, um Unterdruck zu erzeugen und Gase aus der Gefrierkammer durch Kanäle zu ziehen. Die Gase durchlaufen Filterstufen (je nach beteiligten Gasen können dies Partikelfilter, Aktivkohlefilter oder kryogene Kondensatoren sein), um Verunreinigungen, Feuchtigkeit und Gerüche zu entfernen. Behandelte Gase werden dann sicher über Abluftöffnungen abgeleitet, während Überwachungssensoren einen ordnungsgemäßen Luftstrom und Gaskonzentrationen sicherstellen.
